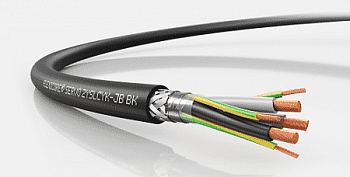

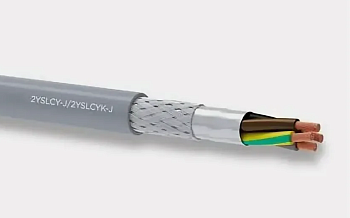

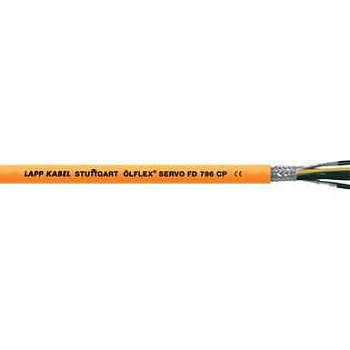

Кабели сервомоторные

Идентификация исходного подключения

Зафиксируйте производителя и точные модели сервопреобразователя, двигателя и разъёмов. Нужны фотография маркировки кабеля, распайка контактов и длина сборки. Если линия поставлялась с машиной, её обозначение в ведомости запасных частей может быть точнее надписи на оболочке.

Далее разделите цепи: фазы двигателя, PE, тормоз, температурный контроль и обратная связь. Для каждой группы укажите число проводников и сечение. Это особенно важно для комбинированных записей, где дополнительная пара после знака «+» имеет другое назначение и экран.

Параметры, влияющие на работу привода

Номинальное напряжение и сечение задают электрическую пригодность силовой части. Экран, ёмкость и допустимая длина линии связаны с ЭМС и настройками выходного каскада. Для канала энкодера имеет значение тип интерфейса, волновые параметры пары и требования к соединению экрана.

Кабель большого диаметра может не войти в существующий ввод или разъём, а слишком малый динамический запас приведёт к повреждению в цепи. Поэтому наружный диаметр и радиус изгиба сравнивают до заказа, а не при монтаже.

• напряжение и сечение силовых жил;

• жилы тормоза и датчика температуры;

• тип энкодера или резольвера;

• общий экран и экраны сигнальных пар;

• наружный диаметр и разделка;

• максимальная длина по документации привода.

Динамика кабеля — отдельная спецификация

Термин «гибкий» не подтверждает работу в энергоцепи. Для непрерывного изгиба требуются данные по динамическому радиусу, скорости, ускорению, длине перемещения и числу циклов. В каталожных таблицах эти значения могут отличаться даже у соседних серий с одинаковым числом жил.

Состояние кабельной цепи влияет не меньше марки. Переполнение, перекручивание, неверный радиус, смешение линий с разной массой и отсутствие разгрузки натяжения сокращают срок службы. Если исходный кабель повреждён, вместе с аналогом проверяют укладку и точки крепления.

Формат технически проверяемой замены

Сравнение оформляют строка к строке: конструкция, напряжение, сечения, экран, температура, химическая стойкость, динамические показатели и монтажные размеры. Неизвестные параметры не отмечают как совпавшие — их выносят в список для уточнения.

Для готовой сборки добавляются разъёмы, длина, распайка и ориентация кабельного выхода. Для кабеля без разъёмов нужно заранее определить способ оконцевания и совместимость с контактами. После такой проверки коммерческое предложение уже относится к изделию, которое можно применять в конкретной системе.
