Достаточно ли названия протокола на оболочке BUS-кабеля?

Нет. Маркировка протокола должна быть подтверждена электрическими параметрами, а механическое исполнение — соответствовать движению и среде.

Как выбирают сопротивление и расположение терминаторов?

Сопротивление и расположение терминаторов задаются архитектурой шины; произвольное добавление резисторов способно ухудшить форму сигнала.

Кабель PROFIBUS, CAN и других BUS-систем

BUS-кабеля под конкретный протокол

Рабочая скорость и общая длина сегмента определяют допустимую топологию. Из паспорта берут волновое сопротивление, затухание, ёмкость и устройство экрана.

топологии, экрана и оконцевания

Терминаторы устанавливают в предусмотренных точках и согласуют с параметрами сети. Длинные ответвления, случайная звезда или неверное сопротивление создают отражения сигнала.

исходных данных по промышленной сети

При прокладке сохраняют скрутку пары до контактов и обеспечивают непрерывное экранирование через совместимые разъёмы. Маршрут оценивают вместе с уравниванием потенциалов между шкафами.

точная версия протокола
скорость сети
длина магистрали
допустимые ответвления
сопротивление терминаторов
диагностические показатели

Проверка BUS-сегмента перед вводом

До подключения узлов проверяют полярность и отсутствие замыканий, затем запускают штатную сетевую диагностику. Карта адресов и фактических длин остаётся частью исполнительной документации.

Кабели для BUS-систем

Кабель UNITRONIC BUS PB FC 1x2x0,64

Кабель UNITRONIC BUS PB 1x2x0,64

Кабель UNITRONIC BUS DN THICK FD P

Кабель UNITRONIC BUS CAN 1x2x0,75

Кабель UNITRONIC BUS CAN 1x2x0,22

Кабель UNITR BUS IBS FD P COMBI A 3x2x0,25+3x1

Кабель UNITRONIC BUS CAN 2x2x0,22

Кабель UNITRONIC BUS DN THIN FRNC

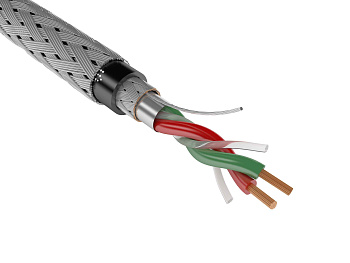

Кабель ParBus Profibus 150 EF PUR 1x2x0,78

Кабель BUS PB FC 1x2x0,64

Кабель 6XV1860-2R

Кабель 6XV1878-2A

Кабель 6XV1821-0AH10

Кабель PROFIBUS L2 1x2x0,64

Кабель PROFIBUS L2 1x2x0,64

Кабель BUS PB 1x2x0,64

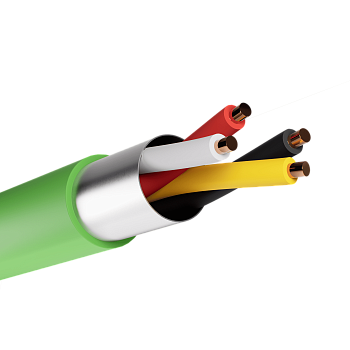

Кабель BUS EIB 2x2x0,8

Кабель BUS CAN 1x2x0,5

Кабель PROFIBUS DP TORSION 3D-C-PUR FRNC UL/CSA 1x2x0,8 VT

Кабель MULTIBUS C-PVC 1x2x0,22 VT

Кабель MULTIBUS C-PVC 2x2x0,22 VT

Кабель КПпЭПКГ 1x2x0,64

Кабель UNITRONIC BUS CAN FD P 2x2x0.34

Кабель UNITRONIC BUS LD 1x2x0.22
