Система электрообогрева

Тепловая часть проекта

Расчёт начинается с допустимой температуры объекта и минимальной температуры окружающей среды. Для трубопровода учитываются диаметр, материал, длина, теплоизоляция и коэффициенты теплопередачи. Арматура и опоры создают дополнительные потери и требуют запаса длины кабеля по методике изготовителя.

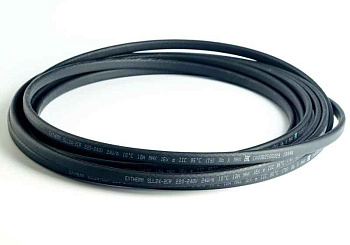

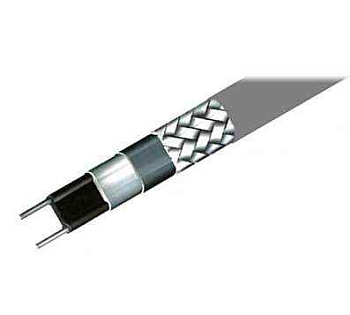

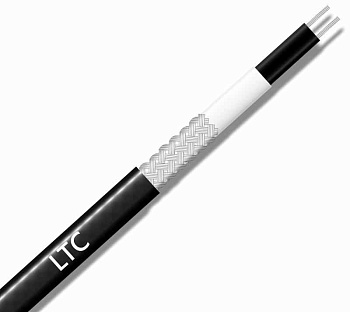

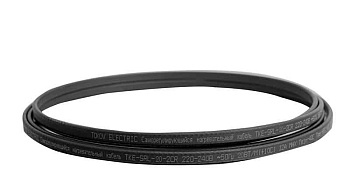

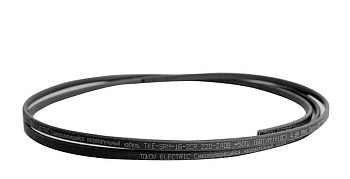

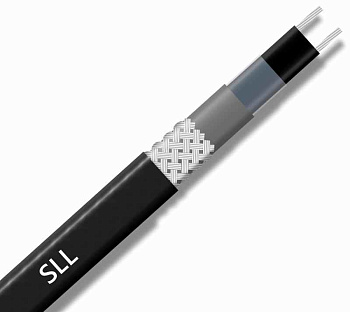

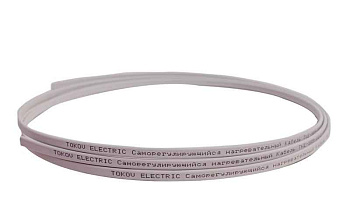

Полученная линейная потребность в тепле сопоставляется с характеристикой кабеля при рабочей температуре, а не только с номинальным значением из названия серии. Для саморегулирующейся ленты тепловыделение меняется с температурой поверхности; для резистивного кабеля расчёт и ограничение температуры строятся иначе.

Разбиение на электрические контуры

Один длинный объект может потребовать нескольких точек питания. Максимальная длина контура зависит от серии кабеля, напряжения, номинала защиты и температуры включения. При низкой температуре саморегулирующийся кабель потребляет повышенный пусковой ток, поэтому деление нельзя выполнять только по рабочей мощности.

Для каждого контура составляют запись с объектом, длиной, кабелем, автоматом, датчиком и уставкой. На схеме показывают места питания, соединений и окончания. Это предотвращает смешение комплектов при монтаже и позволяет проверить цепь до закрытия теплоизоляцией.

• план или изометрия обогреваемого объекта;

• поддерживаемая и минимальная температура;

• материал и размеры трубы или резервуара;

• тип и толщина теплоизоляции;

• арматура, опоры, ответвления и зоны установки;

• питание, классификация зоны и требования управления.

Совместимость комплектующих

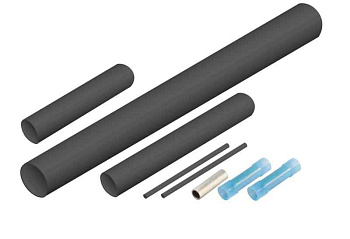

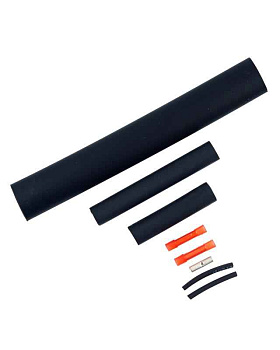

Ввод питания, тройник, муфта и концевая заделка должны соответствовать геометрии и оболочке конкретного кабеля. Случайная комбинация элементов разных систем может нарушить герметичность или электрический контакт. Для уличной установки дополнительно проверяется степень защиты коробок и стойкость материалов к среде.

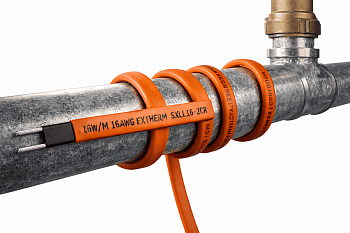

Крепление должно удерживать кабель без повреждения оболочки и обеспечивать тепловой контакт там, где это предусмотрено проектом. После укладки выполняют контроль сопротивления и изоляции по инструкции системы, затем повторяют проверку после монтажа теплоизоляции.

Что должно быть в заявке

Если расчёт уже выполнен, приложите ведомость контуров и спецификацию с полными артикулами. Для проверки аналога нужны технические листы исходного кабеля и комплектов. При новой задаче передайте исходные температуры, размеры, изоляцию, план трассы и требования по зоне.

Отдельно укажите, кто отвечает за тепловой расчёт и согласование проекта. Поставка компонентов не заменяет проектирование: пригодность системы определяется всей схемой, а не характеристикой одного нагревательного кабеля.
