Заземление

Электрические параметры

Сечение и материал проводника принимают по проекту защитного заземления. Нельзя уменьшать их из-за короткой длины перемычки. При параллельных путях учитывают, что ток распределяется неравномерно, если контактные сопротивления отличаются.

Размеры узла

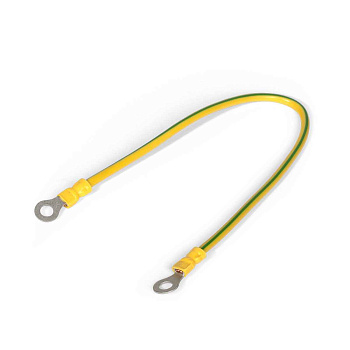

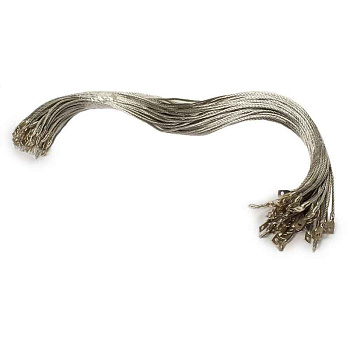

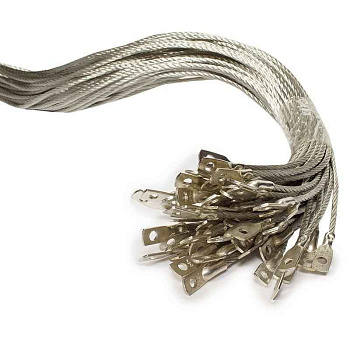

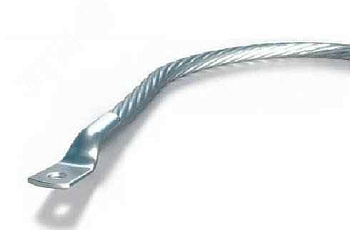

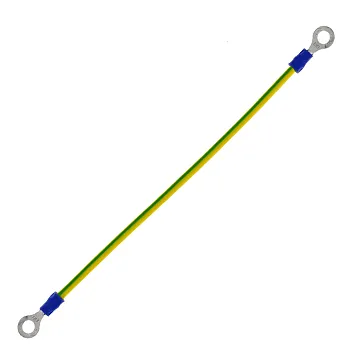

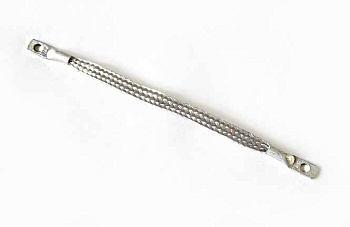

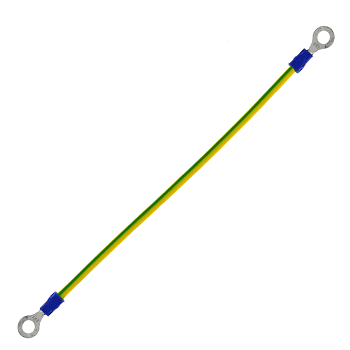

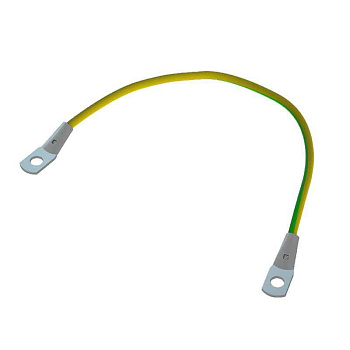

Рабочую длину измеряют между точками крепления при максимальном перемещении детали, добавляя плавный изгиб без петли, способной попасть в механизм. Отверстия наконечников согласуют с болтами, а ширину лопатки — с доступной контактной площадкой.

Подготовка контакта

Защитное покрытие удаляют только в предусмотренной зоне, контактные поверхности очищают, а крепёж фиксируют от ослабления. После сборки место защищают от коррозии совместимым способом. Саморез по окрашенному тонкому листу не заменяет спроектированное контактное соединение.

Контроль

При сдаче проверяют маркировку PE, целостность опрессовки, отсутствие острых перегибов и электрическую непрерывность. Для заказа передают сечение, длину, два типа наконечников, размеры отверстий и условия подвижности.
