Кабель для лифтов - это критически важный элемент любой подъемной системы: от пассажирских лифтов в многоэтажках до тяжелых грузовых подъемников на складах и производствах. Правильный выбор, качество и корректная прокладка лифтового кабеля напрямую влияют на надежность работы, безопасность эксплуатации и срок службы оборудования. Ошибки при выборе или монтаже могут привести к отказам, простоям и дорогостоящим ремонтам.
Ниже - практическое руководство: какие бывают лифтовые кабели, чем отличаются конструкции, какие характеристики действительно важны и как подобрать марку под реальную высоту шахты, режим работы и требования пожарной безопасности.
Виды лифтовых кабелей по назначению
Питающие (силовые) кабели
Передают питание к приводу, шкафу управления, вспомогательным механизмам. Обычно прокладываются стационарно по шахте (лотки/короба) и подбираются по току, падению напряжения и требованиям пожарной безопасности.
Управляющие кабели
Соединяют контроллер, датчики, замки дверей, концевики, тормоз, реле и другую автоматику. Важно учитывать помехоустойчивость и стабильность параметров в условиях вибраций.
Сигнальные и коммуникационные кабели
Используются для диспетчеризации, связи, видеонаблюдения и интерфейсов (например, RS-485/Ethernet). Критичны экранирование и устойчивость передачи данных при наличии силовых цепей и приводов.
Подвесные (гибкие) кабели
Обеспечивают электрическую связь между стационарной частью и кабиной при постоянных перегибах. Подвесной кабель должен выдерживать многократные циклы изгиба, собственный вес на провисе и динамические рывки при пуске/торможении.
Конструкции лифтовых кабелей

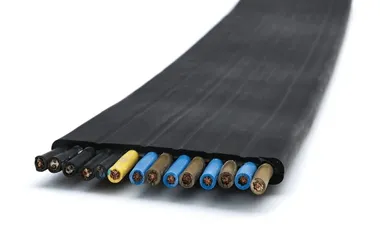

Плоские лифтовые кабели
Плоская лента с параллельными жилами — популярное решение для пассажирских лифтов. Плюсы: удобная укладка, контролируемая геометрия. Ограничения: допустимый провис и требовательность к монтажу (важно исключить перекрут).
Плоские с несущими элементами (канаты/тросы)
Встроенные по краям несущие элементы берут на себя растягивающую нагрузку, увеличивают допустимый провис и снижают риск деформации ленты на высоте.
Круглые с грузонесущим тросом
Круглый кабель с интегрированным тросом (стальным или полимерным) — выбор для больших провисов и грузовых лифтов, где высоки вибрации, ударные нагрузки и масса подвеса.
Комбинированные (силовые + управление + связь)
В одной конструкции могут быть силовые жилы, контрольные проводники и экранированные пары для связи/видео/диспетчеризации. Это уменьшает количество линий, суммарную массу подвеса и число потенциальных точек отказа.
Популярные марки лифтовых кабелей
Российские марки
КПЛ (плоский лифтовой)
Плоская конструкция с гибкими медными жилами, изоляция и оболочка обычно на основе ПВХ-компаунда. Применяется при умеренных высотах и ограниченном провисе.
КПЛУ (плоский с несущими канатами)
Модификация плоской ленты со встроенными несущими элементами по краям. Подходит для увеличенного провиса и более высоких механических нагрузок.
КПЛнг-LS / КПЛУнг-LS
Исполнения с пониженным дымо- и газовыделением и требованиями к нераспространению горения. Актуальны для общественных объектов и мест, где предусмотрена групповая прокладка.
КПВЛ / КПВЛС (круглые)
Круглые кабели с грузонесущим тросом: стальным (КПВЛ) или полимерным (КПВЛС). Выбираются для больших провисов, грузовых лифтов и тяжелых условий эксплуатации.
КПЛК / КПЛКУ (комбинированные)
Комбинированные подвесные кабели: совмещают силовые/управляющие проводники и экранированные пары под связь. Уместны при наличии камер, переговорных устройств, цифровых интерфейсов.

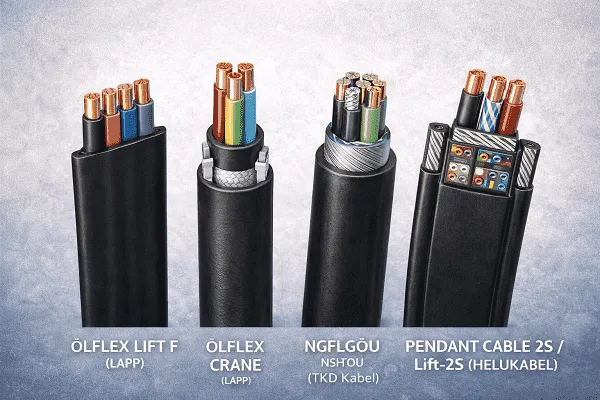

Европейские марки (примеры)
ÖLFLEX LIFT F (LAPP)
Плоский кабель для лифтового/подъемного оборудования. Используется как управляющий/подвесной в пределах ограничений по паспорту конкретной модификации.
ÖLFLEX CRANE (LAPP)
Круглый кабель в резиновой оболочке для крановых и подъемных механизмов. Применяют там, где важна эластичность при низких температурах и стойкость к механическим воздействиям.
NGFLGÖU / NSHTOU (TKD Kabel)
Плоские/круглые серии на эластомерной базе (в зависимости от исполнения), востребованы на промышленных объектах из-за стойкости к маслам, УФ и агрессивным средам.

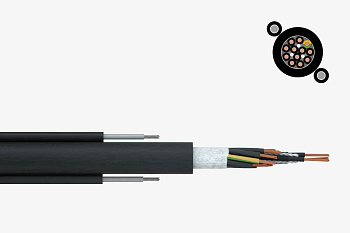

PENDANT CABLE 2S / Lift-2S (HELUKABEL)
Плоские кабели с встроенными несущими элементами (часто — двойное армирование), рассчитанные на повышенные механические нагрузки и большие длины подвеса (ориентироваться по паспорту).
Таблица: марки и типовые сценарии применения
Марка/серия
Форма
Несущие элементы
Типовой провис
Где применяют
Ключевая логика выбора
КПЛ
Плоская
Нет
до ~50 м
Жильё малой/средней этажности
Экономичное решение при ограниченной высоте
КПЛУ
Плоская
Канаты по краям
до ~80 м
Высотные ЖК, бизнес-центры
Провис больше, нагрузку несут канаты
КПЛнг-LS / КПЛУнг-LS
Плоская
По исполнению
по проекту
ТРЦ, клиники, метро и др.
Требования пожарной безопасности и дыма
КПВЛ / КПВЛС
Круглая
Трос
>80 м
Грузовые лифты, большие высоты
Высокая механическая стойкость на длинных провисах
Примечание: точные ограничения по провису, скорости и ресурсу подтверждайте паспортом производителя и проектными расчетами.
Ключевые характеристики лифтового кабеля, которые реально влияют на ресурс
Гибкость жил: класс 5 или 6
Для подвесного кабеля важны многопроволочные гибкие жилы. Класс 5 — стандарт для лифтовых решений, класс 6 — оправдан при высокой интенсивности и повышенном числе циклов изгиба.
Количество и сечение жил
Подбираются по схеме лифта: силовые цепи, управление, связь. Для длинных линий важно проверить падение напряжения и нагрев, особенно при питании чувствительной автоматики или узлов с частотным приводом.
Номинальное напряжение
Значение определяется серией и модификацией. Для подвесных плоских кабелей часто встречается 300/500 В, у отдельных круглых исполнений возможны другие номиналы — ориентируйтесь на паспорт и проект.
Температурный диапазон и тип оболочки
В холодной шахте стандартная ПВХ-оболочка может потерять эластичность. Для неотапливаемых объектов выбирают морозостойкие исполнения или резиновые/эластомерные оболочки.
Огнестойкость и дымовыделение
Исполнения нг-LS целесообразны (а часто обязательны) на общественных объектах и при групповой прокладке. В шахте лифта дым — ключевой фактор риска.
Экранирование и пары для связи
Для диспетчеризации, IP-модулей, камер и связи предпочтительны экранированные пары или комбинированные кабели, чтобы снизить влияние помех от силовых цепей и привода.
Как выбрать кабель для лифтов по условиям объекта
1) Высота шахты и допустимый провис
Небольшой/средний провис — плоские решения (например, КПЛ).
Увеличенный провис — плоские с несущими элементами (например, КПЛУ) или усиленные серии по паспорту.
Большой провис и высокая механика — круглые с тросом (КПВЛ/КПВЛС) или усиленные решения по паспорту.
2) Тип лифта и режим работы
Пассажирский жилой — чаще подходят плоские решения при корректном подвесе.
Грузовой/складской — выше ударные нагрузки и вибрации: уместны круглые конструкции и прочные оболочки.
3) Климат и условия шахты
Отапливаемая шахта — допускается стандартная оболочка при соблюдении требований проекта.
Холодные зоны/фасад/приямок — нужны морозостойкие исполнения и материалы оболочки, сохраняющие гибкость.
4) Пожарные требования объекта
Если проект/нормы требуют исполнения с пониженным дымовыделением и нераспространением горения — выбирайте соответствующий индекс (например, нг-LS), а не «аналог подешевле».
5) Нужны ли связь/видео/диспетчеризация
При наличии камер, переговорных устройств и цифровых интерфейсов удобнее применять комбинированные кабели (например, КПЛК/КПЛКУ) или грамотно разнесённые отдельные линии с экранированием (по проекту).
Монтаж лифтового кабеля: практический чек-лист
Подготовка перед прокладкой
Сверьте проект: длина подвеса, точки крепления, скорость лифта, тип кабеля.
Осмотрите кабель: отсутствие заломов, повреждений оболочки, перекрута бухты.
Подготовьте арматуру подвеса: зажимы, скобы, узлы разгрузки от натяжения.
Основные правила прокладки подвесного кабеля
Не допускайте перекручивания плоской ленты — это ускоряет усталостный износ.
Соблюдайте минимальный радиус изгиба (по паспорту).
Разгружайте кабель от натяжения: несущие элементы должны нести нагрузку, а не жилы.
Формируйте провис без «переломов» и контакта с острыми кромками.
Разделяйте силовые цепи и связь (если не комбинированный кабель) — избегайте помех.
Типовые ошибки монтажа
Выбор кабеля без учета реальной высоты шахты и провиса.
Применение исполнения без нг-LS там, где это требуется проектом или нормами.
Монтаж ПВХ-кабеля в холодной зоне без морозостойкого исполнения.
Отсутствие разгрузки: «висение» на жилах.
Протяжка нескольких отдельных линий вместо комбинированного решения (лишняя масса и точки отказа).
Итоги
Лифтовой кабель подбирают по провису, механической нагрузке, климату, пожарным требованиям и наличию линий связи. Для пассажирских лифтов часто достаточно плоских решений (КПЛ/КПЛУ) при правильном расчёте и монтаже. Для больших высот и грузовых задач актуальны круглые кабели с тросом (КПВЛ/КПВЛС) или усиленные серии по паспорту производителя.
FAQ: вопросы и ответы
Чем отличается лифтовой кабель от обычного силового или контрольного?
Лифтовой кабель рассчитан на постоянные циклы изгиба и растяжения. В конструкции используются гибкие жилы (класс 5/6), специальные оболочки и часто несущие элементы (канаты/трос). Обычный стационарный кабель не рассчитан на динамическую подвеску и быстрее изнашивается в шахте.
Какой кабель выбрать для 9–12-этажного жилого дома?
При провисе до ~45–50 м обычно используют плоские лифтовые кабели (например, КПЛ или аналоги по проекту). Если есть запас по высоте, повышенные нагрузки или нужен больший провис — чаще выбирают исполнение с несущими элементами (например, КПЛУ).
Когда обязательно нужен кабель с индексом нг-LS?
Когда объект имеет повышенные требования пожарной безопасности (ТРЦ, медучреждения, метро и т. п.) и/или предусмотрена групповая прокладка. Индекс нг-LS означает нераспространение горения и пониженное дымо- и газовыделение.
Можно ли использовать обычный ПВХ-кабель в неотапливаемой шахте?
Нежелательно: при отрицательных температурах стандартная ПВХ-оболочка может потерять эластичность и растрескаться. Для холодных условий выбирают морозостойкие исполнения или кабели в резиновой/эластомерной оболочке согласно паспорту.
Какой ресурс у лифтового кабеля?
Ресурс зависит от серии и условий. Часто ориентируются на порядка 1 млн циклов и выше, но фактический срок службы определяется интенсивностью поездок, качеством монтажа, соблюдением радиуса изгиба, провиса и температурного режима.
Что лучше — плоский или круглый лифтовой кабель?
Плоский кабель удобен для большинства пассажирских лифтов при умеренной высоте шахты. Круглый кабель с тросом предпочтителен при больших провисах, повышенной механической нагрузке и в грузовых лифтах. Выбор делают по расчету.
Нужен ли отдельный кабель для видеонаблюдения и диспетчеризации?
Не обязательно. Часто используют комбинированные лифтовые кабели, где силовые жилы и экранированные пары для связи выполнены в одной конструкции. Это уменьшает количество линий и массу подвеса, но должно соответствовать проекту.
Как правильно рассчитать сечение жил?
Сечение подбирается по току нагрузки, длине линии, допустимому падению напряжения и нагреву. При длине подвеса более ~60 м важно проверять падение напряжения, особенно для цепей питания и чувствительной автоматики.
Какие основные ошибки при выборе лифтового кабеля?
Самые частые: игнорирование высоты шахты и провиса; выбор без несущих элементов при длинном подвесе; применение обычного исполнения вместо нг-LS на объектах с требованиями; отсутствие учета температуры; монтаж без разгрузки от растягивающих усилий.
Нужно ли обслуживать лифтовой кабель?
Да. Рекомендуется регулярный визуальный осмотр оболочки, контроль перекручивания плоской ленты, проверка креплений, подвесных узлов и диагностика состояния жил при плановом обслуживании лифта. Это снижает риск аварийной остановки.
