Кабель для прокладки в земле: как выбрать, какие марки использовать, правила монтажа

Подземная прокладка кабеля в земле обеспечивает стабильное электроснабжение объектов, минимизируя внешние риски. От правильного выбора кабеля для подземной прокладки зависит срок службы системы и её безопасность. В статье разберём ключевые нормативы, подходящие типы кабелей и этапы монтажа.

Преимущества и недостатки подземной прокладки кабеля

Подземный монтаж кабельных линий превосходит воздушный по ряду параметров, но имеет свои ограничения.

Преимущества

• Защита от погодных факторов: кабель не подвержен ветру, льду, УФ-излучению и осадкам.
• Эстетичность: сохраняет вид ландшафта, позволяет свободно использовать территорию.
• Безопасность: снижает риски вандализма, обрывов от деревьев и несанкционированного подключения.
• Долговечность: при правильной укладке служит 30–40 лет.

Недостатки

• Высокие затраты: земляные работы дороже воздушного монтажа.
• Сложный ремонт: для устранения неисправностей требуется вскрытие траншеи.
• Дополнительные расходы: на армированные кабели и защиту.
• Риски: коррозия от почвы, блуждающие токи и грызуны.

Требования ПУЭ и ГОСТ к кабелю для подземной прокладки

Правила устройства электроустановок формулируют однозначные критерии для организации кабельных магистралей в почве. В соответствии с главой 2.3 ПУЭ, проводники размещаются в выемках с обязательной организацией нижнего насыпного слоя и верхней присыпки мелкодисперсным грунтом, не содержащим твёрдых включений, отходов строительства или продуктов горения.

Глубина траншеи, расстояния и защита от блуждающих токов

• Глубина: не менее 0,7 м для линий до 20 кВ, 1 м — для 35 кВ; под дорогами — минимум 1 м.
• Расстояния: от фундаментов — 0,6 м; до трубопроводов — 0,5 м; до газопроводов высокого давления — 2 м; до деревьев — 2 м, кустов — 0,75 м.
• Защита: кирпич или ЖБ-плиты для линий до 35 кВ; в зонах блуждающих токов — усиленная изоляция, заземление и дренаж.

Основные типы кабелей для прокладки в земле

Кабельная продукция для подземного размещения классифицируется по типу защитных слоёв и материалу изолирующей оболочки. Выбор определённой марки зависит от эксплуатационных условий, характеристик почвы и противопожарных требований. Предпочтительны бронированные модели.

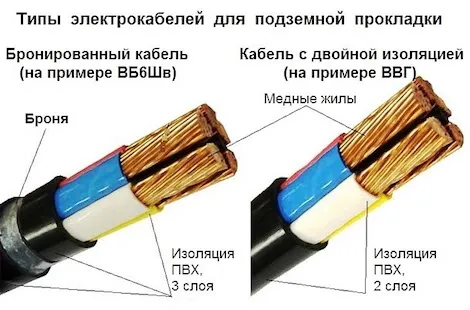

Бронированные кабели (ленточная или проволочная броня)

• Ленточная (Б или Бб): стальные ленты с перекрытием 50%.
• Проволочная (П): спираль из проволок для гибкости.
• Преимущества: защита от ударов, грызунов и давления; оболочка из ПВХ или ПЭ.

Кабели с бумажной изоляцией

• Плюсы: стабильность при перегрузках.
• Минусы: ограничения по уклону трассы; используются в старых сетях.

Кабели с СПЭ-изоляцией

• Сшитый полиэтилен (Пв): выдерживает 90°C, устойчив к влаге.
• Преимущества: нет ограничений по рельефу, срок службы до 40 лет.

Сравнение типов кабелей

Кабели, которые нельзя прокладывать в земле

Использование неподходящих марок приводит к авариям.

• ВВГ (ВВГнг, ВВГнг-LS и модификации): только в трубах, ПВХ-изоляция хрупкая на морозе.
• NYM: для помещений, без механической защиты.
• ПВС, ШВВП: гибкие шнуры для бытовой техники.
• СИП: для воздушных линий, деградирует в почве.
• КГ: для подвижного оборудования, разрушается от влаги.

Список ошибок:

• Игнорирование армирования.
• Прокладка без труб под дорогами.
• Несоблюдение глубины.

Популярные марки кабеля для прокладки в грунте

Для подземной прокладки подходят специализированные марки. Ознакомьтесь с каталогом силовых кабелей на сайте "Телеком-Запад".

Медные кабели

• ВБбШв: ПВХ-изоляция, ленточная броня; для 0,66–1 кВ.
• ПвКШп: СПЭ-изоляция, проволочная броня; высокая нагрузка.
• КВБбШв: контрольный, для автоматики.

Алюминиевые кабели

• ААШв: ПВХ-оболочка, броня; экономичный для длинных трасс.
• АВВГ: без брони, только в трубах.

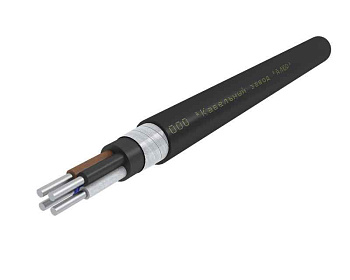

• АВБШв: популярная марка для 0,66–1 кВ.

При выборе учитывайте нагрузку: медь для высоких токов, алюминий — для экономии. Подбор по параметрам — в услуге подбора кабеля.

Правила монтажа кабеля в земле

Технология размещения подземных кабельных линий включает последовательность обязательных операций, несоблюдение которых приводит к снижению надёжности электроснабжения.

1. Подготовка трассы. Перед началом земляных операций необходимо согласовать прохождение трассы с владельцами других инженерных коммуникаций. Получение информации о расположении существующих газопроводов, водопроводов, канализации и проводников связи является обязательным требованием. Разметка на местности выполняется с привязкой к капитальным сооружениям.

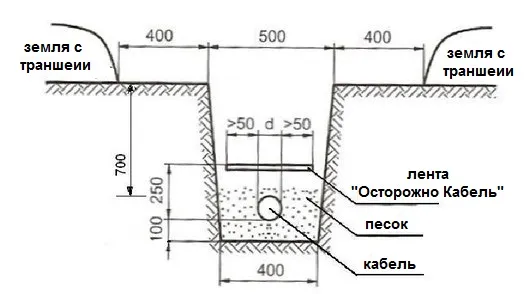

2. Разработка траншеи. Ширина траншеи для одного проводника равняется тридцати - сорока сантиметрам, для нескольких проводников ширина увеличивается с учётом необходимых промежутков между ними. Стенки траншеи обязаны быть вертикальными либо с небольшим наклоном для предотвращения осыпания почвы. При механизированной разработке последние десять-пятнадцать сантиметров грунта снимаются вручную для сохранения проектной отметки дна.
3. Устройство песчаной подушки. На дно траншеи насыпается слой просеянного песка толщиной десять-пятнадцать сантиметров. Песок выравнивается и слегка уплотняется. Подушка создаёт равномерное основание и предотвращает повреждение проводника острыми камнями.
4. Укладка кабеля. Кабельная продукция раскатывается вдоль траншеи с запасом по протяжённости около одного-двух процентов для компенсации температурных изменений и возможных подвижек почвы. Проводник укладывается в траншею волнообразно с амплитудой пять-десять сантиметров. Это предотвращает разрыв при осадке грунта или пучении почвы. При температуре ниже минус десяти градусов проводник перед укладкой необходимо прогреть для сохранения гибкости изоляции. Наименьший радиус изгиба для многожильных проводников равен семи с половиной наружных диаметров, для одножильных - десяти диаметрам.
5. Засыпка мелким грунтом. Уложенный проводник засыпается просеянным песком либо мелкой землёй слоем десять-пятнадцать сантиметров. Этот слой тщательно уплотняется вручную для исключения воздушных полостей и равномерного распределения нагрузки.
6. Установка защиты. На глубине двадцать пять - тридцать сантиметров от поверхности земли поверх проводника укладывается защитное покрытие из красного глиняного кирпича либо железобетонных плит. Кирпич располагается плашмя поперёк трассы в один ряд. При глубине размещения более одного метра установка защиты не обязательна для проводников до одного киловольта.
7. Прокладка сигнальной ленты. На глубине двадцать - двадцать пять сантиметров от поверхности укладывается предупреждающая лента с надписью "Осторожно! Кабель!" яркого жёлтого либо красного цвета. Лента выступает за края крайних проводников на пять-десять сантиметров с каждой стороны. При укладке нескольких полос ленты делается нахлёст минимум пять сантиметров.
8. Финальная засыпка. Траншея заполняется вынутым ранее грунтом послойно с трамбовкой каждого слоя толщиной двадцать - тридцать сантиметров. Над траншеей формируется валик высотой десять-пятнадцать сантиметров для компенсации последующей усадки почвы.
9. Составление исполнительной документации. По завершении размещения оформляется акт скрытых работ с указанием фактической глубины заложения, дистанций до ориентиров и точек изменения направления трассы. Составляется исполнительная схема с привязкой к постоянным ориентирам (углам зданий, столбам, ограждениям).
10. Испытания. Перед окончательной засыпкой траншеи выполняются электрические испытания кабельной линии мегомметром на напряжение две тысячи пятьсот вольт. Замеряется сопротивление изоляции между жилами и между жилами и землёй. Минимально допустимое сопротивление для проводников одного киловольта равняется нуль целых пяти десятым мегаом. При размещении проводника под автомобильными дорогами обязательно использование защитных труб на всю ширину проезжей части плюс по два метра с каждой стороны. Глубина размещения под дорогами равняется минимум одному метру от полотна. Трубы используются асбестоцементные, полиэтиленовые либо металлические диаметром, превышающим наружный диаметр проводника на пятьдесят - сто миллиметров. Ввод проводника в строение осуществляется через стену фундамента в металлической либо асбестоцементной трубе. Труба устанавливается с наклоном наружу для стока конденсата. Концы труб заделываются несгораемым материалом с оставлением отверстия для проводника. Участок проводника на стене строения защищается металлическим лотком либо трубой на высоту два метра от уровня земли.

Защита кабеля в земле

Дополнительные меры продлевают срок службы.

• Трубы ПНД: для неармированных кабелей.
• Двустенные гофротрубы: SN8 для дорог.
• Асбестоцементные трубы: под пересечениями.
• ЖБ-лотки: на промышленных зонах.
• Муфты: для соединений.

Для покупки кабеля для подземной прокладки обращайтесь в "Телеком-Запад" (www.ktz.ru). Широкий ассортимент брендов кабелей, доставка по России.
