КГН гибкий силовой кабель, предназначенный для подключения передвижных механизмов и мобильного оборудования к электрическим сетям. Он рассчитан на эксплуатацию при номинальном переменном напряжении до 660 В (частотой до 400 Гц) и постоянном напряжении до 1000 В. Отличительной особенностью данного кабеля является высокая гибкость и устойчивость к агрессивным условиям окружающей среды. Применяется в промышленности, строительстве и других сферах, где требуется надежное энергоснабжение мобильных установок.
Расшифровка КГН
- К – кабель;
-
Г – гибкий;
-
Н – оболочка из маслостойкой резины с негорючими свойствами.
Отличие КГН от КГ заключается в использовании негорючего покрытия, что значительно повышает его безопасность в условиях повышенного риска возгорания.

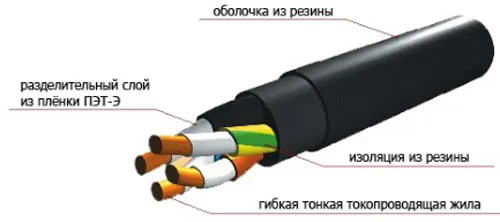

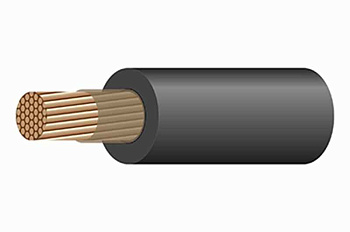

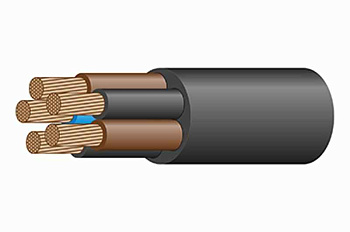

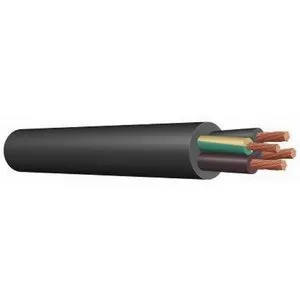

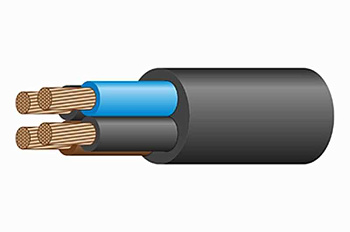

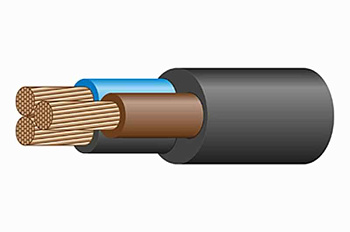

Конструкция
- Жила токопроводящая – изготавливается из многопроволочной медной проволоки круглого сечения (5 класс гибкости по ГОСТ 22483-77).
-
Разделительный слой – синтетическая пленка (ПЭТ-Э), предотвращает слипание изоляции с жилой.
-
Изоляция – резина на основе натурального и бутадиенового каучуков.
-
Поясная изоляция – дополнительная защита в виде пленки ПЭТ-Э, накладываемой поверх изолированных жил.
-
Оболочка – внешний слой из маслостойкой резины с самозатухающими свойствами.
Технические характеристики КГН
|
Характеристика
|
Описание
|
|---|
|
Токопроводящая жила
|
Медная, многопроволочная, круглая, класс гибкости 5 по ГОСТ 22483-2012
|
|
Количество жил
|
1, 2, 3, 4, 5
|
|
Сечение жил, мм²
|
0.75; 1; 2.5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185
|
|
Номинальное переменное напряжение
|
660 В, частота до 400 Гц
|
|
Номинальное постоянное напряжение
|
1000 В
|
Номинальная частота
|
400 Гц
|
|
Диапазон рабочих температур, °С
|
-30…+50
|
|
Допустимая температура нагрева жил, °С
|
75
|
|
Минимальный радиус изгиба
|
8 наружных диаметров
|
|
Строительная длина, м
|
100-150 (в зависимости от сечения жил)
|
|
Срок службы
|
Не менее 4 лет
|
|
Материал изоляции и оболочки
|
Изоляция из резины на основе натурального и бутадиенового каучука, оболочка из маслостойкой резины, не распространяющей горение
|
|
Электрическое сопротивление изоляции
|
Не менее 50 МОм*км
|
|
Растягивающее усилие на 1 мм²
|
Не более 19.8 Н
|
Массо-габаритные характеристики КГН
|
Сечение жил, мм²
|
Наружный диаметр, мм
|
Масса кабеля, кг/км
|
|---|
|
1х0,75
|
4,5
|
25
|
|
1х1
|
4,8
|
30
|
|
1х1,5
|
5,4
|
43
|
|
1х2,5
|
5,8-6,6
|
55-78
|
|
1х4
|
6,6-7,6
|
78-108
|
|
1х6
|
7,1-7,9
|
100-143
|
|
1х10
|
7,9
|
143
|
|
1х16
|
9,5
|
215
|
|
1х25
|
11
|
330
|
1х35
|
15
|
541
|
|
2х1
|
8,5
|
96,6
|
2х1,5
|
9,96
|
133
|
2х2,5
|
11,4
|
184
|
3х1,5
|
10,68
|
161
|
3х4
|
14,12
|
312
|
3х6
|
16,24
|
422
|
|
3х16+1х10
|
20,6-23
|
453-714
|
|
3х25+1х16
|
23,9-26,4
|
632-936
|
|
3х35+1х16
|
24,4-26,9
|
734-1045
|
|
3х50+1х25
|
27,5-30
|
933-1285
|
|
3х70+1х35
|
30,6-33,1
|
1194-1588
|
|
3х95+1х50
|
34,5-37
|
1546-1959
|
|
3х120+1х70
|
37,7-40,1
|
1885-2385
|
|
3х150+1х50
|
39,6-42,1
|
2119-2646
|
|
3х150+1х70
|
40,3-42,7
|
2186-2722
|
|
3х185+1х50
|
43-45,4
|
2531-3103
|
|
3х185+1х95
|
44,8-47
|
2730-3325
|
4х2,5
|
13,44
|
277,81
|
4х4
|
15,57
|
384,71
|
4х6
|
18,10
|
528,97
|
4х10
|
23,79
|
909,59
|
4х16
|
26,82
|
1243,26
|
|
4х25
|
32,66
|
1865,4
|
4х50
|
41,82
|
3343,46
|
|
5х1,5
|
13
|
237,43
|
5х2,5
|
14,8
|
334,09
|
|
5х4
|
17,36
|
470,58
|
|
5х6
|
20,12
|
644,56
|
5х10
|
26,24
|
1098,26
|
|
5х16
|
29,78
|
1516,35
|
5х25
|
36,21
|
2269,81
|
При выборе кабеля необходимо учитывать массо-габаритные характеристики, поскольку они влияют на условия монтажа и эксплуатации. Например, больший диаметр и масса кабеля требуют более прочных креплений и могут ограничивать радиус изгиба.
Аналоги кабеля КГН
Российские аналоги:
- КГ – гибкий кабель для подключения передвижных механизмов и оборудования к электросетям с аналогичными характеристиками напряжения.
- РПШ – кабель с резиновой изоляцией и оболочкой, предназначенный для питания подвижного оборудования.
Зарубежные аналоги:
- H07RN-F – кабель стандарта Н, рассчитанный на 450/750 В, с резиновой изоляцией (R) и оболочкой из хлоропренового каучука (N), предназначенный для мобильных устройств.
- H05RN-F – вариант H07RN-F, но с пониженным напряжением (300/500 В), предназначенный для подключения легкого переносного оборудования.
Производители КГН
На территории России кабели КГН выпускаются следующими заводами:
- Электрокабель (Кольчугинский завод);
-
Рыбинсккабель;
-
Сибкабель;
-
Уралкабель;
-
Камкабель.
Продукция этих производителей соответствует высоким стандартам качества и надежности, что подтверждено многолетней эксплуатацией.
Стандарты и технические условия
Производство кабеля КГН осуществляется в соответствии со следующими нормативными документами:
- ГОСТ 24334-80 – государственный стандарт, регулирующий требования к гибким кабелям с резиновой изоляцией;
-
ТУ 16.К73.05-93 – технические условия для продукции таких заводов, как Электрокабель, Рыбинсккабель, Сибкабель, Уралкабель, Камкабель и Севкабель;
-
ТУ 3500-030-10995863-2011 – регламент производителя РОССКАТ;
-
ТУ 3544-005-42264279-2014 – технические условия Коаксиал.
Соблюдение этих стандартов гарантирует соответствие продукции необходимым требованиям по эксплуатационным характеристикам, качеству и безопасности.
