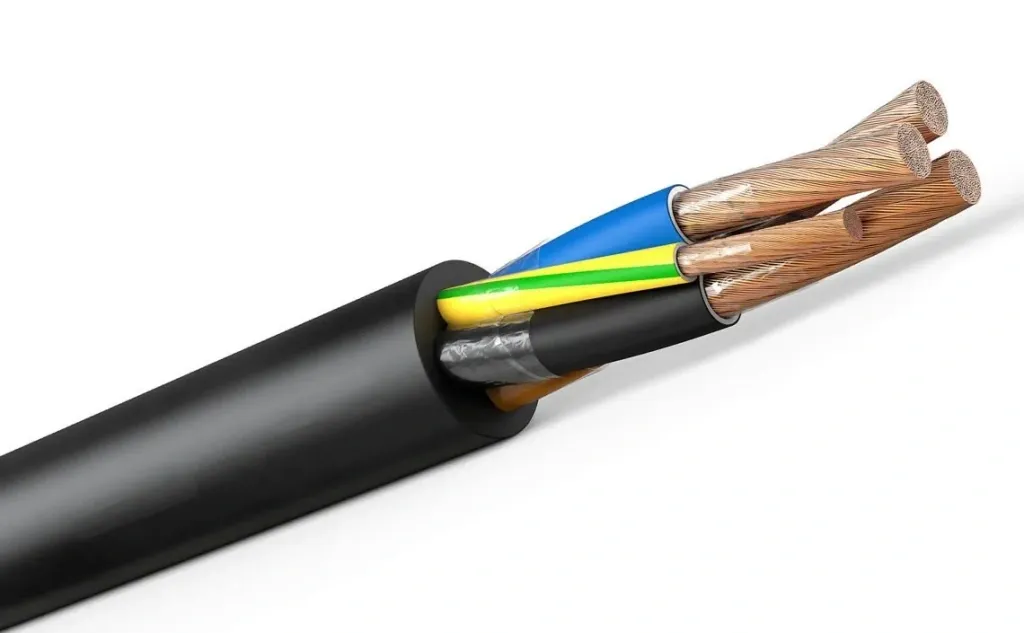

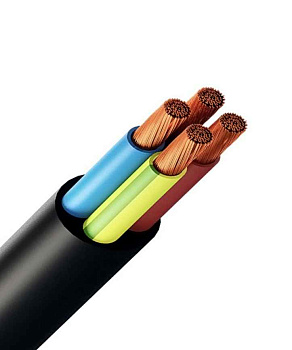

Кабель КГтп-ХЛ — это морозостойкий гибкий силовой кабель, предназначенный для работы в экстремально низких температурах. Изготовленный из термоэластопласта, он обеспечивает надежное соединение мобильного оборудования в холодных климатах. Благодаря высокой гибкости и стойкости к морозам до -60°C, КГтп-ХЛ идеален для северных регионов России. В нашей компании вы можете купить КГтп-ХЛ с доставкой по выгодной цене — ознакомьтесь с каталогом или оставьте заявку.
Расшифровка маркировки КГтп-ХЛ
Маркировка кабеля КГтп-ХЛ отражает его ключевые свойства и помогает выбрать подходящий вариант:
- К — кабель силовой;
- Г — гибкий, с многопроволочными жилами;
- тп — изоляция и оболочка из термоэластопласта (термопластичного эластомера);
- ХЛ — холодостойкое исполнение, адаптированное к низким температурам.
Такая расшифровка КГтп-ХЛ подчеркивает его преимущества перед стандартными кабелями: повышенная эластичность и устойчивость к холоду без потери свойств.
Важно: «Т» в КГТП-ХЛ — не «тропическое», как иногда ошибочно полагают. Это именно термоэластопласт — современный полимерный компаунд, сочетающий эластичность резины и термопластичность полимеров.

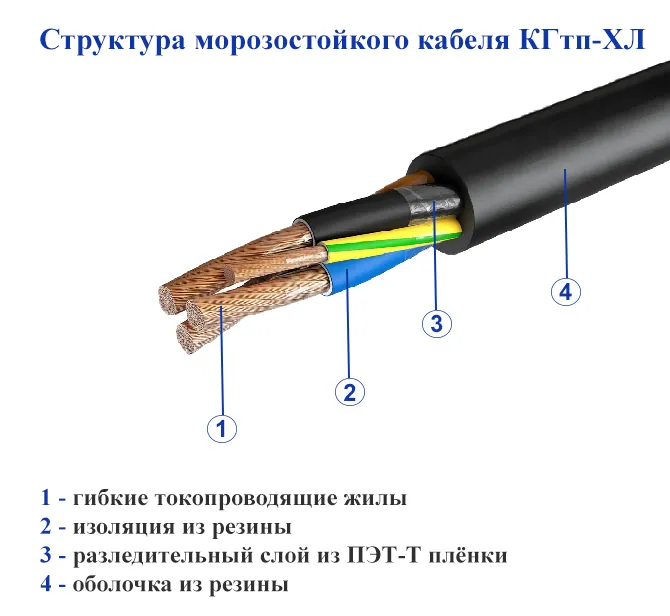

Описание и конструкция кабеля КГтп-ХЛ
Кабель КГтп-ХЛ представляет собой гибкое изделие для передачи электроэнергии в подвижных установках. Его конструкция включает:
- Токопроводящие жилы — медные, многопроволочные (класс 5 по ГОСТ 22483), обеспечивающие гибкость.
- Изоляция — из термопластичного эластомера на стирольной основе, стойкая к деформациям.
- Оболочка — холодостойкий термоэластопласт, защищающий от внешних воздействий.
- Дополнительно — синтетическая пленка для разделения жил, скрутка без заполнителя.
Преимущества: высокая морозостойкость, отсутствие галогенов, что делает кабель экологичным. Диаметр варьируется в зависимости от сечения, но всегда сохраняется гибкость.
Технические характеристики КГтп-ХЛ
Кабель КГтп-ХЛ соответствует ГОСТ 24334-80 и обладает следующими параметрами:
|
Параметр
|
Значение
|
|
Номинальное напряжение
|
0,66 кВ (переменное, до 400 Гц) или 1 кВ (постоянное)
|
|
Количество жил
|
1–5
|
|
Сечение жил
|
0,75–400 мм²
|
|
Температурный диапазон
|
-60°C до +50–60°C
|
|
Допустимая температура жил
|
До +75°C
|
|
Радиус изгиба
|
Не менее 8 наружных диаметров
|
|
Срок службы
|
4 года
|
|
Гарантия
|
6–12 месяцев
|
|
Климатическое исполнение
|
УХЛ 1 по ГОСТ 15150
|
|
Пожаробезопасность
|
Не распространяет горение при одиночной прокладке
|
Характеристики КГтп-ХЛ позволяют монтаж без подогрева при -40°C, стойкость к влажности до 98% и механическим нагрузкам.
Область применения кабеля КГтп-ХЛ
- Промышленность: подключение кранов, конвейеров в добывающих отраслях.
- Строительство: временные сети на открытых площадках в холодных регионах.
- Транспорт: мобильные установки на железной дороге или в портах.
- Сельское хозяйство: оборудование в северных фермах.
Не рекомендуется для стационарных сооружений или подъемников. Соответствует ПУЭ и СНиП, подходит для работы в воде без дополнительной защиты.
Массо-габаритные характеристики КГтп-ХЛ
Жилы маркируются цветом: зеленый-желтый — заземление, голубой — нулевая. Популярные маркоразмеры включают КГтп-ХЛ 1х2,5; 2х0,75; 3х1,5; 4х4; 5х6 мм². Полный ассортимент — до 1х400 мм².
Данные приведены для типовых исполнений по ТУ 16.К71-339–2006 и ГОСТ 24334–80. Фактические значения могут отличаться в зависимости от производителя (±5–10%). Диаметр и масса указаны для кабелей с медными жилами класса гибкости 5.
Маркоразмер
(КГТП-ХЛ)
|
Число и сечение жил,
мм²
|
Наружный диаметр,
мм
|
Масса,
кг/км
|
Расчётный вес,
кг/100 м
|
|---|
|
1×0,75
|
1×0,75
|
7,5
|
75
|
7,5
|
|
1×1,5
|
1×1,5
|
8,0
|
95
|
9,5
|
|
1×2,5
|
1×2,5
|
8,5
|
110
|
11,0
|
|
1×4
|
1×4
|
9,2
|
150
|
15,0
|
|
1×6
|
1×6
|
10,0
|
195
|
19,5
|
|
1×10
|
1×10
|
11,5
|
285
|
28,5
|
|
3×1,5
|
3×1,5
|
12,0
|
200
|
20,0
|
| 3×2,5 |
3×2,5
|
13,0
|
260
|
26,0
|
|
3×4
|
3×4
|
14,5
|
355
|
35,5
|
|
4×1,5
|
4×1,5
|
12,8
|
230
|
23,0
|
|
4×2,5
|
4×2,5
|
14,0
|
305
|
30,5
|
| 4×4 |
4×4
|
16,5
|
450
|
45,0
|
|
5×1,5
|
5×1,5
|
14,0
|
275
|
27,5
|
|
5×2,5
|
5×2,5
|
15,5
|
365
|
36,5
|
| 5×4 |
5×4
|
18,0
|
530
|
53,0
|
|
3×6+1×4
|
3×6 + 1×4
|
17,0
|
520
|
52,0
|
|
3×10+1×6
|
3×10 + 1×6
|
20,0
|
760
|
76,0
|
|
3×16+1×10
|
3×16 + 1×10
|
23,5
|
1100
|
110,0
|
|
3×25+1×16
|
3×25 + 1×16
|
27,5
|
1650
|
165,0
|
| 1×95 |
1×95
|
22,0
|
1450
|
145,0
|
| 1×150 |
1×150
|
26,5
|
2150
|
215,0
|
| 1×240 |
1×240
|
31,0
|
3100
|
310,0
|
| 1×400 |
1×400
|
37,5
|
4850
|
485,0
|
* Указанный наружный диаметр — максимальный по ТУ. Значения массы рассчитаны с учётом плотности меди (8,9 г/см³) и термоэластопласта (~1,15 г/см³).
** Для жил сечением свыше 50 мм² могут применяться секторные или компактизированные проводники — это снижает наружный диаметр на 8–15%.
Совет по монтажу: При транспортировке барабанов с кабелем 1×240 и 1×400 учитывайте вес: один барабан длиной 500 м весит до 2,4 т. Требуется спецтехника и проверка грузоподъёмности площадки.
Данные актуальны для продукции АО «Марпосадкабель», ООО «Конкорд», ЗАО «Камский кабель». Уточняйте габариты в паспорте изделия.
Аналоги кабеля КГтп-ХЛ
- КГ-ХЛ: Резиновая изоляция, менее стойкая к холоду, но дешевле.
- КПГТ-ХЛ: Для тяжелых условий, с повышенной прочностью.
- КГ: Стандартный, без ХЛ, не подходит для -60°C.
КГтп-ХЛ превосходит аналоги по эластичности термоэластопласта, но стоит дороже КГ.
Условия эксплуатации, монтажа и хранения
Эксплуатация: в среде с влажностью 98%, без сильных растяжений (до 19,6 Н/мм²). Монтаж: при -40°C без подогрева, изгиб не менее 8D. Хранение: в бухтах или на барабанах в сухих помещениях, срок — до 10 лет по ГОСТ 24334-80.
Чем КГТП-ХЛ отличается от КГ-ХЛ, КГ и КПГТ?
|
Параметр
|
КГ-ХЛ
|
КГТП-ХЛ
|
Выгода от КГТП-ХЛ
|
|
Материал изоляции
|
Резина
|
Термоэластопласт (ТЭП)
|
Не дубеет на морозе
|
|
Вес
|
Выше
|
На 15–20 % легче
|
Проще монтаж
|
|
Срок службы
|
2–3 года
|
≥ 4 года
|
Экономия
|
Вывод: КГТП-ХЛ — прямая и рекомендуемая замена КГ-ХЛ во всех новых проектах.
Производители и сертификаты
Ключевые производители: АО «Марпосадкабель», ООО «Эксперт-Кабель», ЗАО «Камский кабель», ООО «Конкорд». Все изделия сертифицированы по ТР ТС 004/2011.
Заключение
Кабель КГтп-ХЛ — надежное решение для холодных климатов благодаря морозостойкости, гибкости и долговечности. Если вам нужен холодостойкий гибкий кабель, закажите КГтп-ХЛ у нас: выгодные цены, быстрая доставка по России. Оставьте заявку по телефону или на сайте!
Часто задаваемые вопросы (FAQ)
Можно ли использовать КГТП-ХЛ вместо КГ-ХЛ?
Да, и рекомендуется. КГТП-ХЛ полностью совместим по электрическим параметрам и превосходит по климатической и механической стойкости.
Подходит ли кабель для сварочных аппаратов?
Абсолютно. Благодаря гибкости и стойкости к искрам и брызгам металла — один из самых востребованных вариантов для инверторных и полуавтоматических сварочных установок.
Можно ли прокладывать в земле без трубы?
Нет. КГТП-ХЛ не имеет брони и влагозащиты. Для подземной прокладки нужны бронированные марки (например, ВБбШв или АВБбШв).
Почему оболочка чёрная?
Чёрный пигмент (сажа) — лучший УФ-стабилизатор. Он замедляет фотодеградацию ТЭП и продлевает срок службы на открытом воздухе.
Есть ли разница между «КГТП-ХЛ» и «КГТП ХЛ» (с пробелом)?
Нет. Это одна и та же марка. ГОСТ и ТУ используют дефис, но в разговорной практике пробел допустим.
