Кабель МКЭШ: расшифровка, характеристики, применение, конструкция, наружные диаметры

Оформление заказа

25.03.2025

1017

Кабель МКЭШ — это экранированный многожильный кабель, предназначен для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500 В частотой до 400 Гц или постоянном напряжении до 750 В. Благодаря экранированной конструкции, он обеспечивает защиту от электромагнитных помех, что важно при подключении приборов контроля, систем сигнализации и коммуникационной аппаратуры АТС.

Кабель может использоваться как внутри помещений, так и снаружи, включая прокладку в кабельной канализации и открытом грунте, в том числе во взрывоопасных зонах класса IIВТ4.

Расшифровка МКЭШ

М – многожильный;
К – контрольный;
Э – экранированный;
Ш – с защитной шланговой оболочкой.

Дополнительные обозначения:

Индексы исполнения:

нг – оболочка из самозатухающего материала.
нг-LS – низкое дымо- и газовыделение.
нг-FRLS – огнестойкая изоляция.

Цифры в маркировке указывают количество жил и их сечение. Например:

МКЭШ 2×0,75 – 2 жилы сечением 0,75 мм².
МКЭШ 5×1,5 – 5 жил сечением 1,5 мм².

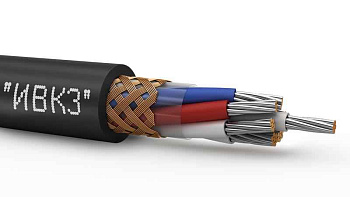

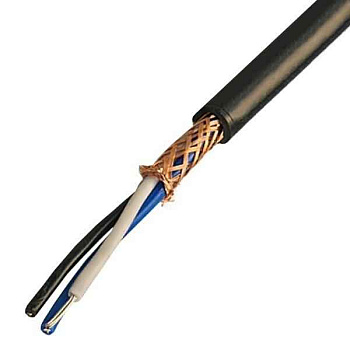

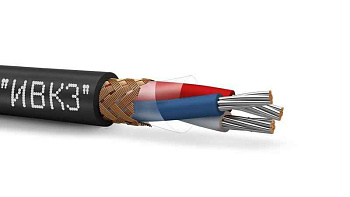

Конструкция МКЭШ

Жилы – медь (луженая или нелуженая).
Изоляция – поливинилхлоридный пластикат (ПВХ).
Экран – алюминиевая или медная оплетка.
Оболочка – ПВХ-пластикат или полиуритан.
Оплетка – дополнительный элемент для повышения устойчивости к внешним воздействиям.

Технические характеристики кабеля МКЭШ

Параметр	Значение
Количество жил	2–37
Сечение жил	0,35–2,5 мм²
Материал жил	Лужёная медь
Класс гибкости	3–4 класс (ГОСТ 22483-2012)
Изоляция жил	ПВХ-пластикат
Экран	Медная оплётка или алюминиевая фольга
Оболочка	ПВХ или полиуретан
Номинальное напряжение	До 500 В переменного / 750 В постоянного
Частота сигнала	До 400 Гц
Радиус изгиба	Не менее 5 диаметров кабеля
Температурный диапазон	Эксплуатация: от -50°C до +50°C или +70°C; прокладка: не ниже -15°C
Срок службы	25 лет
Гарантийный срок	3 года

Применение МКЭШ

Промышленность – автоматизация, энергетика, системы безопасности.
Связь – локальные сети, видеонаблюдение, АТС.
Транспорт – светофоры, табло на станциях.
Медицина – медицинское оборудование.
Строительство – электрооборудование, взрывоопасные зоны.

Массо-габаритные характеристики МКЭШ

Количество жил × Сечение (мм²)	Наружный диаметр (мм)	Расчетная масса 1 км (кг)
2 × 0,35	6,6	55,2
2 × 0,75	8,3	80
3 × 0,35	6,8	62,0
5 × 0,35	7,2	75,0
7 × 0,35	7,6	90,0
10 × 0,35	8,4	115,0
14 × 0,35	9,2	145,0
2 × 0,5	6,8	60,0
3 × 0,5	7,0	68,0
5 × 0,5	7,4	85,0
7 × 0,5	7,8	100,0
10 × 0,5	8,6	130,0
14 × 0,5	9,4	165,0
3 × 0,75	7,2	75,0
5 × 0,75	7,6	95,0
7 × 0,75	8,0	115,0
10 × 0,75	8,8	150,0
14 × 0,75	9,6	190,0
