Кабель РКГМ: расшифровка, характеристики, применение

Оформление заказа

03.06.2025

5134

Описание кабеля РКГМ

Провод РКГМ гибкий термостойкий кабель с медной токопроводящей жилой. Его изоляция выполнена из силиконовой (кремнийорганической) резины, а сверху — прочная оплетка из стекловолокна, обработанного термостойким лаком. Используется для подключения выводов обмоток электродвигателей и другого оборудования, рассчитанного на переменное напряжение до 660 В и частоту до 400 Гц. Благодаря конструкции, провода термостойкие РКГМ способны эффективно функционировать в условиях воздействия высоких температур и механических нагрузок.

Расшифровка маркировки РКГМ

РК — наличие изоляции из кремнийорганической (силиконовой) резины.
Г — гибкий тип кабеля.
М — стекловолоконная оплетка с термостойким лаком.

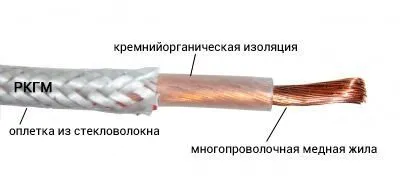

Конструкция кабеля РКГМ

Жила: медная, выполнена из нескольких тонких проволок, соответствует 5-му классу гибкости по ГОСТ 22483
Изоляционный слой: силиконовая резина, устойчивая к температурам до +180 °C
Оплетка: стекловолоконная нить, пропитанная теплостойким лаком (например, КО-921), усиливающая защиту

Такая конструкция обеспечивает отличную гибкость, устойчивость к нагреву и механическую прочность.

Конструкция кабеля РКГМ.jpg

Технические параметры РКГМ

Характеристика	Значение
Номинальное напряжение	до 660 В (AC), до 1140 В (AC)
Рабочая частота	до 400 Гц
Температурный диапазон эксплуатации	от -60 °C до +180 °C
Температура при монтаже	не ниже -15 °C
Минимальный радиус изгиба	2 наружных диаметра кабеля
Испытательное напряжение	2500 В (50 Гц, 5 минут)
Сопротивление изоляции при +20 °C	от 90 до 250 МОм•км (в зависимости от сечения)
Срок службы	не менее 8 лет
Влагостойкость	до 100% при температуре +35 °C
Устойчивость к вибрациям и ударам	высокая

Области применения кабеля РКГМ

Энергетика: подключение обмоток трансформаторов и электродвигателей.
Машиностроение: внутренняя проводка в электрических машинах и установках.
Авиастроение и судостроение: цепи, требующие термостойкости и надёжности.
Металлургия: оборудование с высокотемпературным режимом, включая электропечи.

Наружные диаметры кабеля РКГМ

Сечение жилы, мм²	Наружный диаметр, мм
0,75	3,2 – 3,5
1,0	3,3 – 3,6
1,5	3,7 – 3,9
2,5	4,3 – 4,6
4,0	5,1 – 5,4
6,0	5,6 – 6,4
10	7,5 – 7,6
16	9,0 – 9,2
25	10,9 – 11,0
35	12,0 – 12,2
50	14,1 – 15,0
70	16,5 – 17,0
95	18,6 – 19,0
120	21,3

Наружные диаметры кабеля РКГМ для основных сечений находятся в диапазоне от 3,2 мм (0,75 мм²) до 21,3 мм (120 мм²).

Нормативные документы

ГОСТ 26445-85: нормы для проводов с кремнийорганической изоляцией
ТУ 16.К80-09-90: условия для кабелей с силиконовой изоляцией и стеклотканевой оплеткой
