Кабель ВБШвнг(А)-LS: расшифровка, характеристики, наружные диаметры, применение, аналоги

Оформление заказа

16.04.2025

3438

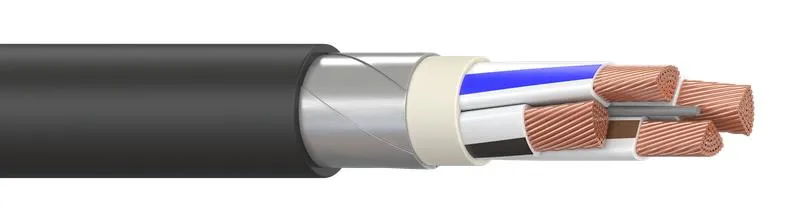

ВБШвнг(А)-LS фото кабеля.jpg

Кабель ВБШВНГ(А)-LS — это силовой кабель с медной жилой, бронированный и защищённый оболочкой из ПВХ. Он отличается способностью не распространять огонь и выделяет минимальное количество дыма и вредных газов при возгорании.

Расшифровка ВБШВНГ(А)-LS

В — токоведущая жила выполнена из меди.
Б — броня из двух стальных лент.
Шв — наружная оболочка в виде шланга из поливинилхлорида.
НГ(А) — кабель не поддерживает горение (испытан по группе А).
LS (Low Smoke) — при горении почти не выделяет дыма и токсичных веществ.

Конструкция ВБШВНГ(А)-LS

Элементы:

Жила — медная, однопроволочная или многопроволочная (1 или 2 класса по ГОСТ 22483).
Изоляционный слой — выполнен из ПВХ с пониженной токсичностью.
Сердечник — формируется из скрученных жил с внутренней оболочкой.
Внутренняя оболочка — из огнестойкого ПВХ-пластиката.
Броня — две перекрывающиеся стальные ленты.
Наружная шланговая оболочка — из негорючего ПВХ с LS-свойствами.

Используемые материалы

Медь чистотой 99,9%.
Безгалогенные ПВХ-композиции.
Стальная лента с защитным покрытием от коррозии.

Применение кабеля ВБШВНГ(А)-LS

Кабель подходит для стационарных установок с напряжением 0,66, 1 и 3 кВ, работающих на частоте 50 Гц. Его применяют в помещениях, туннелях, каналах, под землёй, в шахтах, включая зоны с высокой влажностью, блуждающими токами или риском коррозии. Особенно актуален в зданиях с повышенными требованиями к пожарной безопасности: школах, детских садах, больницах, ТЦ. Также допустим к использованию на АЭС (3 и 4 класс по ОПБ-88).

Технические характеристики ВБШВНГ(А)-LS

Параметр	Значение
Номинальное напряжение	0,66 или 1 кВ
Испытательное напряжение	3 кВ, 50 Гц, 10 минут
Сопротивление изоляции при 20 °C	≥ 4,8–12,3 МОм·км
Частота	до 50 Гц
Диапазон рабочих температур	–50…+50 °C
Относительная влажность (при +35 °C)	до 98%
Температура нагрева жил при эксплуатации	+70 °C
Допустимый нагрев жил при аварии	+80…+90 °C
Максимальная температура при КЗ	+160 °C (не более 5 сек.)
Минимальная температура прокладки	–15 °C
Минимальный радиус изгиба	7,5 наружных диаметров (многожильный)
Строительная длина	200-450 метров
Срок службы	не менее 30 лет
Гарантийный срок эксплуатации	5 лет
Количество жил	2–5, возможна жила меньшего сечения для заземления/нуля
Сечения жил	1,5–50 мм²
Материал жил	Медь (однопроволочные или многопроволочные, класс 1 или 2)
Изоляция	ПВХ-пластикат пониженной пожароопасности
Броня	Две оцинкованные стальные ленты
Внешняя оболочка	ПВХ-пластикат пониженной пожароопасности (LS)
Класс пожарной безопасности	П1б.8.2.2.2
Область применения	Внутренняя и наружная прокладка, лотки, каналы, зоны с высокой влажностью, открытый воздух

Массо-габаритные характеристики ВБШвнг(А)-LS


Типоразмер (число и сечение жил, мм²)	Вес 1 м, кг	Внешний диаметр, мм
2×1,5	0,324	13,4
2×2,5	0,406	15,0
2×4	0,47	16,0
2×6	0,583	17,8
2×10	0,792	21,0
2×16	1,033	22,8
2×25	1,519	25,2
2×35	1,923	28,2
3×1,5	0,368	13,1

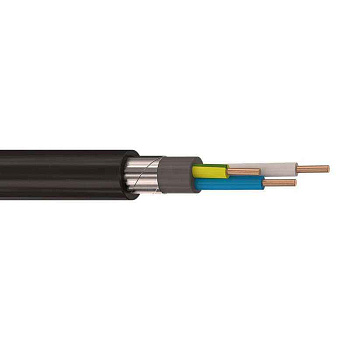

3×2,5	0,471	13,9
3×4	0,556	15,6
3×6	0,712	16,7
3×10	0,992	18,7

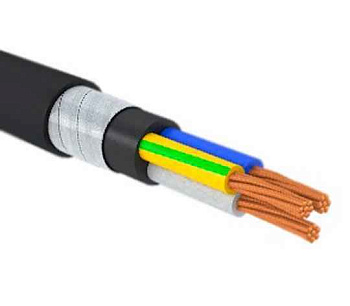

3×16	1,355	22,1
3×25	1,865	24,4
3×35	2,399	26,6
3×50	2,694	29,8
4×1,5	0,421	13,9
4×2,5	0,549	14,8

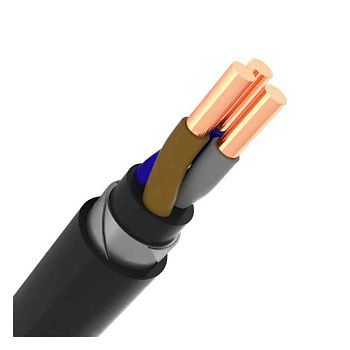

4×4	0,648	16,8

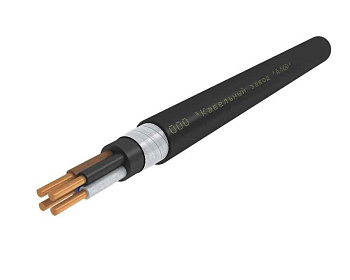

4×6	0,857	18,0

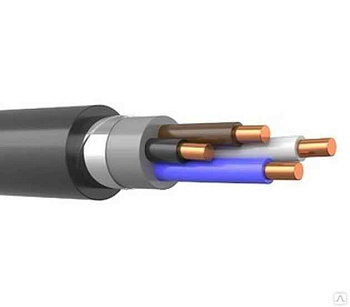

4×10	1,237	20,1
4×16	1,676	24,4

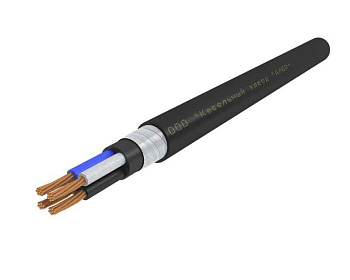

4×25	2,294	26,6
4×35	2,947	29,0
4×50	3,686	33,0

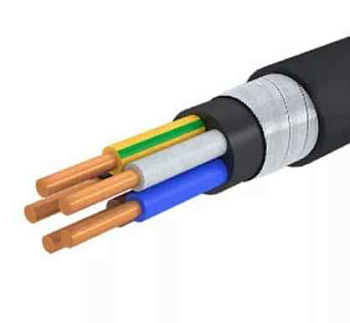

5×1,5	0,481	14,8
5×2,5	0,631	15,9
5×4	0,76	18,0
5×6	1,018	19,4
5×10	1,479	21,8
5×16	2,025	26,5
5×25	2,763	29,5
5×35	3,594	32,6
5×50	4,541	37,4

Аналоги кабеля ВБШВНГ(А)-LS

Отечественные альтернативы:

ВВГнг(А)-LS - c похожим назначением, но без брони, применяется в местах с низкой вероятностью механических повреждений.
КВВГнг(А)-LS — при меньших нагрузках.
АВБШвнг(А)-LS — с алюминиевыми жилами.
ПвВГнг(А)-LS — без брони, с ПВХ изоляцией .
