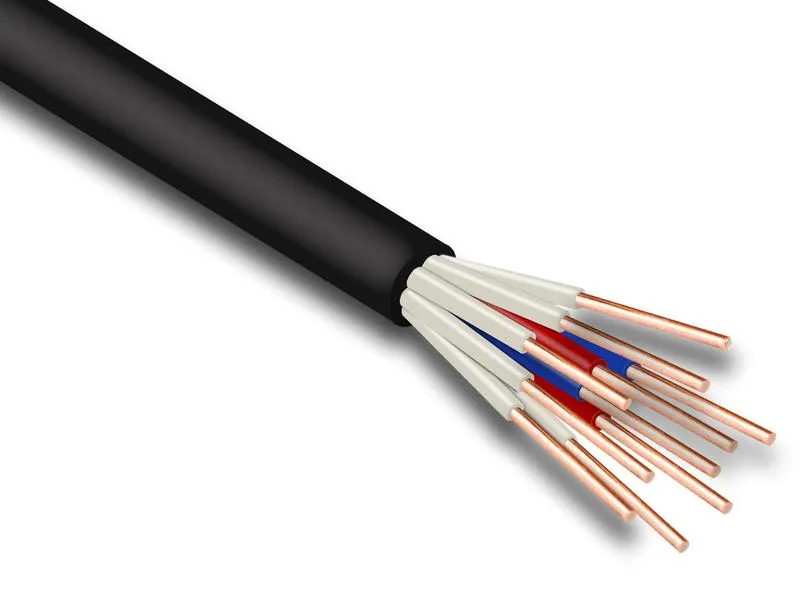

Контрольный кабель КВВГЭНГ(А)-LS экранированный кабель с медными токопроводящими жилами, используется для передачи управляющих и контрольных сигналов в электротехнических системах различного назначения. Он отличается высокой степенью пожарной безопасности, пониженным уровнем дымообразования при горении и эффективной защитой от электромагнитных помех.
Расшифровка КВВГЭНГ(А)-LS
- К — контрольный.
-
В — изоляционный слой выполнен из поливинилхлоридного пластиката.
-
В — оболочка из ПВХ пластиката.
-
Г — гибкий, не имеет дополнительной оболочки.
-
Э — экранированный.
-
НГ(А) — не поддерживает горение при прокладке в пучках (категория A).
-
LS (Low Smoke) — при возгорании выделяет минимальное количество продуктов горения.
Конструктивные особенности кабеля КВВГЭНГ(А)-LS
- Жилы — медные, однопроволочные, соответствуют 1-му классу по ГОСТ 22483-2012.
-
Изоляция — выполнена из поливинилхлоридного пластиката с пониженной горючестью. Жилы скручены в круг с заполнением межжильного пространства.
-
Экран — медная проволочная оплётка, дополненная медной лентой; обеспечивает экранирование с плотностью не менее 65%.
-
Разделительный слой — применяется стеклолента или лента со стеклослюдой для дополнительной электроизоляции.
-
Наружный слой выполнен из ПВХ пластиката низкой горючести.
Технические характеристики КВВГЭНГ(А)-LS
|
Параметр
|
Значение
|
|---|
|
Номинальное напряжение (переменное)
|
0,66 кВ (частота до 100 Гц),
|
|
Номинальное напряжение (постоянное)
|
1,0 кВ
|
|
Испытательное напряжение
|
2,5 кВ (50 Гц, 5 минут)
|
|
Сопротивление изоляции при 20 °C
|
≥ 6,0 МОм·км
|
|
Температурный диапазон эксплуатации
|
от -50 °C до +50 °C
|
|
Температура монтажа без подогрева
|
не ниже -15 °C
|
|
Максимальная температура жил при КЗ
|
до +160 °C (не более 4 секунд)
|
|
Относительная влажность воздуха при +35 °C
|
до 98%
|
|
Минимальный радиус изгиба
|
6 наружных диаметров кабеля
|
|
Климатическое исполнение
|
УХЛ и Т, категории размещения 1–5 (по ГОСТ 15150-69)
|
|
Класс пожарной безопасности
|
П1б.8.2.2.2 (по ГОСТ 31565)
|
|
Материал жил
|
медь, однопроволочная
|
|
Изоляция и оболочка
|
ПВХ пластикат пониженной пожарной опасности
|
|
Экран
|
алюмополимерная лента (алюмофлекс)
|
|
Строительная длина
|
не менее 150 м
|
|
Срок службы
|
30 лет
|
|
Гарантийный срок эксплуатации
|
3 года
|
|
Нормативные документы
|
ГОСТ 26411-85, ГОСТ 22483, ГОСТ 31565, ГОСТ 15150
|
Применение кабеля КВВГЭНГ(А)-LS
Кабель КВВГЭНГ(А)-LS применяется для передачи сигналов управления и контроля в различных системах автоматизации и управления, в том числе:
- в промышленных предприятиях;
-
в энергетике;
-
в гражданском строительстве;
-
в транспортной инфраструктуре.
Он подходит для прокладки в помещениях, каналах, туннелях, а также на открытом воздухе при отсутствии механических воздействий на кабель. Особенно рекомендуется его использовать в местах с повышенными требованиями к пожарной безопасности и низкому дымовыделению.
Массо-габаритные характеристики КВВГЭНГ(А)-LS
Масса и габариты кабеля зависят от количества и сечения жил.
|
Кол-во и сечение жил (шт × мм²)
|
Масса кабеля (кг/км)
|
Наружный диаметр (мм)
|
|---|
|
4×0,75
|
174
|
11,3
|
|
5×0,75
|
194
|
11,9
|
|
7×0,75
|
226
|
12,5
|
|
10×0,75
|
289
|
14,6
|
|
14×0,75
|
346
|
15,4
|
|
19×0,75
|
419
|
16,7
|
|
27×0,75
|
563
|
19,4
|
|
37×0,75
|
700
|
21,2
|
|
4×1,0
|
190
|
11,7
|
|
5×1,0
|
214
|
12,3
|
|
7×1,0
|
252
|
13,0
|
|
10×1,0
|
325
|
15,2
|
|
14×1,0
|
393
|
16,1
|
|
19×1,0
|
480
|
17,4
|
|
27×1,0
|
649
|
20,4
|
|
37×1,0
|
815
|
22,2
|
|
4×1,5
|
218
|
12,2
|
|
5×1,5
|
248
|
12,9
|
|
7×1,5
|
296
|
13,7
|
|
10×1,5
|
386
|
16,1
|
|
14×1,5
|
474
|
17,1
|
|
19×1,5
|
606
|
19,0
|
|
27×1,5
|
798
|
21,8
|
|
37×1,5
|
1128
|
25,7
|
|
4×2,5
|
272
|
13,1
|
|
5×2,5
|
314
|
14,0
|
|
7×2,5
|
384
|
14,8
|
|
10×2,5
|
506
|
17,7
|
|
14×2,5
|
655
|
19,2
|
|
19×2,5
|
821
|
20,9
|
|
27×2,5
|
1186
|
25,7
|
|
37×2,5
|
1518
|
28,3
|
|
4×4,0
|
362
|
14,7
|
|
7×4,0
|
528
|
16,8
|
|
10×4,0
|
726
|
20,7
|
|
4×6,0
|
459
|
15,9
|
|
7×6,0
|
708
|
18,7
|
|
10×6,0
|
949
|
22,7
|
Аналоги КВВГЭНГ(А)-LSБ
- КВВГЭнг(A)-LS-ХЛ – аналог с холодостойким исполнением изоляции, предназначенный для эксплуатации при низких температурах.
-
АКВВГЭнг(A)-LS – версия с алюминиевыми жилами, что делает его более экономичным вариантом.
-
КВВГЭнг(А)-FRLS – кабель с повышенной пожаробезопасностью, способный выдерживать воздействие огня не менее 90 минут.
-
КППГЭнг(A)-HF – вариант с низким уровнем дымо- и газовыделения, подходящий для объектов с высокими требованиями к экологической безопасности.
-
(N)YM(St) – импортный аналог, обладающий схожими характеристиками/
Производители КВВГЭНГ(А)-LS
-
Кабэкс.
- Электрокабель НН.
- Сарансккабель.
- Кавказкабель.
ГОСТ и нормативные документы для кабелей КВВГЭНГ(А)-LS
- ГОСТ 26411-85: устанавливает общие технические условия для контрольных кабелей.
-
ГОСТ 22483: определяет требования к медным токопроводящим жилам.
-
ГОСТ 31565: классифицирует кабели по пожарной безопасности; КВВГЭНГ(А)-LS соответствует классу П1б.8.2.2.2.
-
ГОСТ 15150: определяет климатические исполнения; кабели выпускаются в исполнении УХЛ, категории размещения 2–5.
