Кабель NYM представляет собой силовой медный кабель с поливинилхлоридной (ПВХ) изоляцией, широко используемый в электрических сетях для передачи и распределения электроэнергии.
Расшифровка кабеля NYM
- N — соответствие немецкому стандарту VDE 250.
- Y — изоляция из поливинилхлорида (ПВХ).
- M — наличие внешней защитной оболочки.
Дополнительно, кабели могут иметь обозначения:
- J — наличие желто-зеленого проводника для заземления.
- O — отсутствие заземляющего проводника.
Отличие кабеля NYM-J, что он содержит проводник для заземления, тогда как в NYM-O он отсутствует.

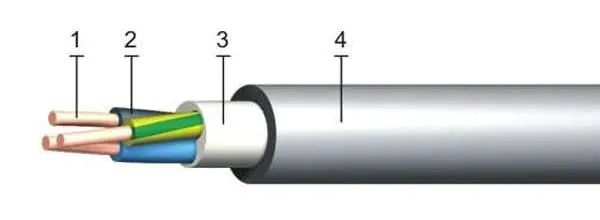

Элементы конструкции НУМ
- Токопроводящие жилы: медные, одно- или многопроволочные, с сечением от 1,5 мм² до 35 мм².
- Изоляция жил: выполнена из ПВХ,не поддерживает горение. Цветовая маркировка:
- Синий — нулевой проводник.
- Желто-зеленый — заземляющий проводник.
- Черный, коричневый, серый — фазные проводники.
- Промежуточный слой: резиновый материал для гибкости и круглой формы.
- Внешняя оболочка: ПВХ-пластикат с самозатухающими свойствами.
Технические характеристики кабеля NYM
|
Параметр
|
Значение
|
|---|
|
Номинальное напряжение
|
660 В (переменный ток, 50 Гц)
|
|
Температурный диапазон
|
-50°C до +50°C
|
|
Минимальная температура монтажа
|
-5°C
|
|
Минимальный радиус изгиба
|
4 наружных диаметов
|
|
Максимальная влажность
|
до 98% при 35°C
|
Электрическое сопротивление жил
|
Сечение 1,5 мм² - 12,1 Ом/км. Сечение 2,5 мм² - 7,41 Ом/км. Сечение 4 мм² - 4,61 Ом/км. Сечение 6 мм² - 3,08 Ом/км
|
|
Срок службы
|
до 30 лет, гарантия — 5 лет
|
Преимущества кабеля NYM
- Гибкость и удобство монтажа: благодаря промежуточному слою и круглой форме, кабель легко прокладывается даже в сложных условиях .
- Повышенная безопасность: ПВХ-изоляция и внешняя оболочка не поддерживают горение, что снижает риск возгорания при одиночной прокладке .
- Универсальность применения. подходит для использования в различных условиях — внутри помещений, в сырых и сухих зонах, а также на открытом воздухе при условии дополнительной защиты от ультрафиолетового излучения .
Условия эксплуатации NYM
- Температурный диапазон: -50°C до +50°C.
- Влажность до 90% при +35°C.
- Номинальное напряжение до 660 В, частота 50 Гц.
- Срок службы: до 30 лет.
- Монтажные ограничения: не рекомендуется прокладка в виброзасыпной и штампованный бетон, а также под землей.
Применение NYM
- Силовые и осветительные сети внутри зданий.
- Подключение однофазных и трехфазных потребителей.
- Монтаж в бетонных, кирпичных конструкциях и штукатурке.
При наружной прокладке кабель необходимо защищать от прямого солнечного света, используя гофрированные трубы, металлорукава или кабельные каналы, поскольку ПВХ-оболочка не устойчива к ультрафиолетовому излучению.
Аналоги NYM
- ВВГ и ВВГнг: используются для стационарного монтажа и имеют схожие характеристики с NYM. ВВГнг предназначен для групповой прокладки и имеет свойства нераспространения горения, также имеет более узкий диапазон рабочих температур. ВВГнг обычно дешевле NYM.
- КВВГ: может быть рассмотрен как аналог, особенно при необходимости гибких соединений.
- NYY: некоторые отличиями в конструкции и применении.
- ВВГз: ВВГ с внутренней оболочкой, которая может быть использована как прямой аналог NYM без ограничений.
Производители кабеля NYM
- ООО «Конкорд».
- ООО «Калужский кабельный завод».
- ООО «Севкабель».
- ООО «Камкабель».
- ООО «Псковкабель».
- ООО «Цветлит».
ГОСТ и ТУ
- ГОСТ IEC 60227-4-2011: Международный стандарт, определяющий требования к кабелям с ПВХ-изоляцией.
- DIN VDE 0250-204:2000-12: Немецкий стандарт, устанавливающий технические условия.
- ТУ 3521-009-05755714-98: по которым производится кабель на заводе «Севкабель».
- ТУ 16.К09-131-2004.
- ТУ 16.К50-096-2008.
- ТУ 3521-026-46671337-2015.
Заключение
Кабель NYM является надежным и универсальным решением для электрических сетей. Его аналоги, такие как ВВГнг и ПВС, могут использоваться в зависимости от специфики проекта.
