Кабели ППГНГ(А)-HF: расшифровка, характеристики, применение, аналоги

ППГНГ(А)-HF — это плоский силовой кабель с медными жилами, использующий изоляцию и оболочку из безгалогенного полимера. Он предназначен для стационарной прокладки с номинальным напряжением до 1 кВ. Конструкция исключает поддержание горения (класс негорючести A), при этом после удаления источника огня кабель гаснет самостоятельно. В случае пожара выделяется минимальное количество дыма, а токсичных и агрессивных газов — практически нет. Это делает кабель идеальным решением там, где предъявляются строгие требования по пожарной безопасности, например, в образовательных, медицинских, детских учреждениях, на промышленных и общественных объектах. Основные преимущества — низкая дымность, отсутствие коррозионно-активных газов и высокий уровень защиты людей и оборудования.

Расшифровка маркировки

• П — безгалогенное изоляционное покрытие жил;
• П — внешняя оболочка также из безгалогенного полимера;
• Г — голый, без металлического бронирования или оплётки;
• нг(А) — не поддерживает горение при групповом прокладывании, категория A;
• HF — Halogen Free, минимальное выделение дыма и отсутствие галогенных веществ.

Уникальные отличия от аналогов

В отличие от привычных ПВХ-кабелей (к примеру, ВВГнг(А)-LS) с оболочкой на основе поливинилхлорида, у ППГНГ(А)-HF оболочка выполнена из полиолефиновой композиции, что заметно снижает дымообразование и выделение агрессивных газов при горении. Он полностью соответствует категории A, в отличие от большинства ПВХ-изделий, и поэтому обладает более высокой пожаробезопасностью, несмотря на немного более высокую цену.

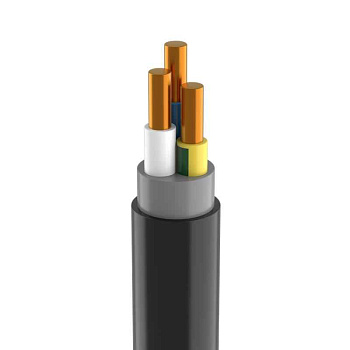

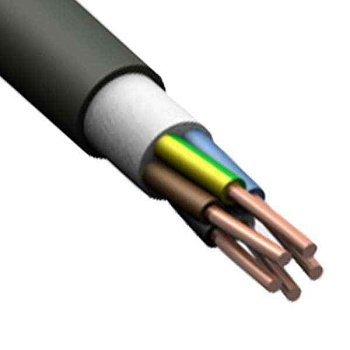

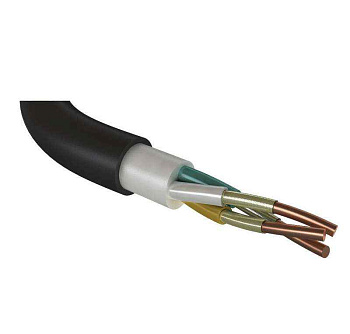

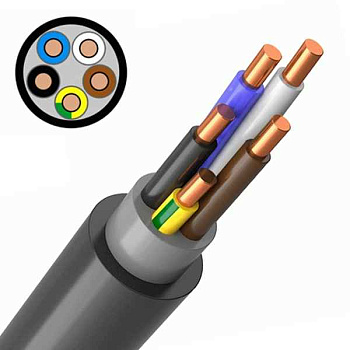

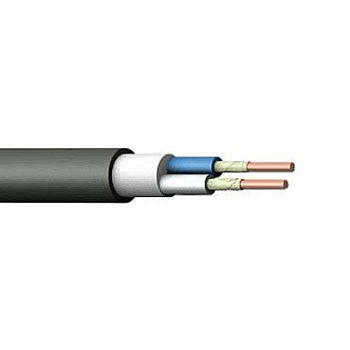

Конструкция кабеля ППГНГ(А)-HF

1. Жилы: круглые медные, однопроволочные или скрученные (многопроволочные);
2. Изоляция: безгалогенный полиолефин или модифицированный пластикат по ГОСТ, маркированный цветом для фаз, нуля и заземления;
3. Заполнитель: полимер, придающий кабелю ровное сечение;
4. Внутренняя оболочка: композиционный безгалогенный слой, удерживающий жилы вместе;
5. Внешняя оболочка: полиолефиновая композиция, устойчивая к УФ, влаге и агрессивным средам.

В кабелях свыше 50 мм² может применяться дополнительный термобарьер (обычно из слюды или стеклоткани) и тонкий экран, в зависимости от модели.

Технические характеристики ППГНГ(А)-HF

Где применяется ППГНГ(А)-HF

Кабель ППГНГ(А)-HF используется для передачи и распределения электроэнергии в стационарных установках с номинальным напряжением 0,66–1 кВ на объектах с повышенными требованиями к пожарной безопасности. Он применяется на промышленных предприятиях — ТЭЦ, АЭС, нефтехимических комбинатах, угольных шахтах — а также на инфраструктурных объектах: в метрополитенах, аэропортах, торговых и офисных центрах, образовательных и медицинских учреждениях, зрелищных комплексах и даже на морских судах. Его выбирают там, где необходимо минимизировать дымо- и газовыделение в случае пожара, при этом кабель подходит для групповой прокладки и выдерживает экстремальные эксплуатационные условия с температурами от −50 до +50 °C, включая монтаж при низких температурах и вертикальную укладку в кабельных трассах при отсутствии механических повреждений оболочки.

Массо-габаритные характеристики
