Кабельные муфты: типы, маркировка, применение, рекомендации по выбору

Кабельная муфта - это специальное устройство, предназначенное для соединения отрезков электрических или оптических кабелей в единую линию, а также для их подключения к электроустановкам, воздушным линиям электропередачи или связи. Основная функция муфты заключается в обеспечении надежного контакта, герметизации и восстановления механической, электрической и конструктивной целостности кабеля.

Основные типы кабельных муфт:

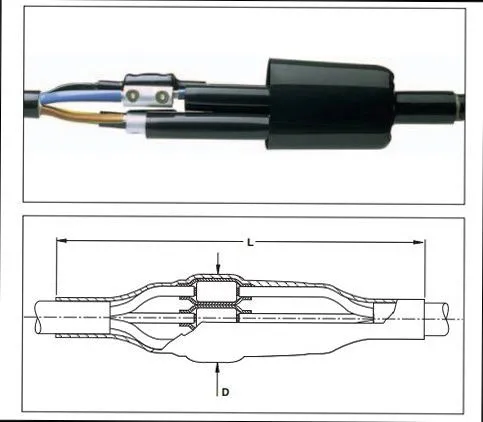

Соединительные муфты

Соединительная муфта предназначена для соединения двух концов электрического кабеля, обеспечивающее восстановление электрической, конструктивной и механической целостности кабельной линии. Они применяются для сращивания кабелей как с пластиковыми, так и с бумажными пропитанными изоляциями, а также для броневых кабелей. Основная задача таких муфт - обеспечить прочное, герметичное и устойчивое к внешним воздействиям соединение, чтобы исключить потери напряжения и предотвратить повреждение соединения из-за влаги, пыли, атмосферных осадков и других факторов окружающей среды. Муфты оснащаются термоусаживаемыми электроизоляционными материалами, обеспечивающими высокую изоляцию и герметизацию.

• Энергетика - в распределительных сетях и трансформаторных подстанциях.
• Строительство - при прокладке силовых и коммуникационных кабелей в зданиях, туннелях и мостах.
• Промышленные и морские объекты - в условиях вибрации, агрессивной среды и высокой влажности, особенно для офшорных платформ.
• Оптические и телекоммуникационные сети - для соединения волоконно-оптических и коаксиальных кабелей.

По конструкции и технологии:

• Термоусаживаемые муфты - состоят из термоусаживаемых трубок с клеевым внутренним слоем. При нагревании такие муфты плотно обжимаются вокруг соединения, обеспечивая герметичность и прочность. Используются повсеместно благодаря удобству монтажа.
• Эпоксидные (resin-cast) муфты - выполнены из эпоксидной смолы. Надёжны, устойчивы к внешним воздействиям, особенно подходят для агрессивной среды и подземной прокладка.
• Чугунные соединительные муфты - традиционный тип с корпуса из чугуна, предназначенный для кабелей с бумажной изоляцией. Имели широкое распространение в кабельных сетях низкого напряжения по ГОСТ.

По уровню напряжения и применению:

• Низковольтные (до ~1 кВ) - термоусаживаемые модели для ПВХ-изоляции или XLPE.
• Среднее и высокое напряжение (до 6–10 кВ и выше) - варианты с бумажной, сшитополиэтиленовой изоляцией и бронированием, маркировка может быть, например, «10ПСТпБ» (10 кВ, сшитый полиэтилен, соединительная, термопластичная, бронированная).

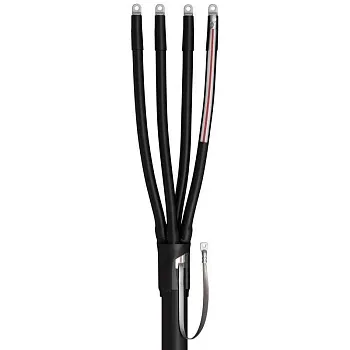

Концевые муфты

Концевые кабельные муфты предназначены для оконцевания электрических кабелей и подключения их к электроустановкам, распределительным шкафам или линиям электропередач. Они обеспечивают прочность соединения, герметизацию, защиту от воздействия окружающей среды (влага, механические повреждения, ультрафиолет), а также повышают безопасность эксплуатации электрических сетей.

• Применяются для оконцевания кабелей внутри помещений и на открытом воздухе.
• Конструкция включает термоусаживаемые материалы, обеспечивающие герметичность и устойчивость к погодным условиям.
• Часто содержат болтовое соединение жил, изоляционные манжеты, заземляющие элементы и средства герметизации.
• Используются для одно- и многожильных кабелей с изоляцией различных типов (бумажной пропитанной, пластмассовой, резиновой).
• Обеспечивают длительный срок службы, устойчивость к температурным перепадам и агрессивным внешним воздействиям.

Концевые муфты возможны как термоусаживаемые, так и композитные, включая высоковольтные варианты для напряжений до 35 кВ и выше, с применением специальных композитных материалов для защиты и изоляции.

• Для внутренней установки (КВ): Компактные и эстетичные, но не предназначены для улицы.
• Для наружной установки (КН): Устойчивы к УФ-излучению, осадкам и температурным перепадам.

Стопорные муфты

Стопорные кабельные муфты предназначены для установки на кабельных трассах с наклонной или вертикальной прокладкой, где возникает значительная разница уровней, превышающая допустимые значения для данного типа кабеля. Их основная функция — удержание кабеля в нужном положении, предотвращение сползания или стекания изоляционной пропитки, что особенно важно для кабелей с бумажной изоляцией и пропиткой.

Конструктивно стопорная муфта обычно представляет собой объединение двух концевых муфт, расположенных вершина к вершине внутри корпуса цилиндрической формы из антимагнитного материала. Внутри корпуса находятся два фарфоровых изолятора, создающих три отдельные камеры. Камеры соединяются медной пружиной, а сверху изоляторы закрываются цилиндрическим экраном, покрытым пропитанной бумагой. Перед заливкой масла в камерах создается вакуум, что предотвращает стекание масла и сохраняет изоляционные свойства.

Стопорные муфты особенно применяются в кабельных линиях высокого напряжения (до 110 кВ и выше), где гидростатическое давление масла превышает норму из-за большой длины линии и перепадов высоты. Они обеспечивают надежную механику и электрическую изоляцию в таких условиях.

Классификация по материалу изготовления

Кабельные муфты могут различаться по материалу изготовления в зависимости от типа кабеля, условий эксплуатации и требований к защите:

• Термоусаживаемые (полимерные) - изготавливаются из вулканизованных полимеров с клеевым слоем, обеспечивая герметичность и удобство монтажа.
• Эпоксидные (смоло-эпоксидные) - считаются прочными и устойчивыми к агрессивной среде, подходят для подземной прокладки и.
• Чугунные - используются в старых сетях, особенно с бумажной изоляцией, выдерживают до 1 кВ.
• Свинцовые - применяются для соединения кабелей со свинцовой или алюминиевой оболочкой, рассчитаны на напряжение 6–10 кВ.
• Латунные - предназначены для высоковольтных кабелей (20–35 кВ).
• Пластиковые - из обычных пластиков или резины; используются в условиях, где важна диэлектрическая безопасность и простота изготовления.

• Резиновые, пластиковые, бумажные, пропитанные специальным составом.

Маркировка кабельных муфт

По назначению муфты:

• К — концевая муфта.
• С — соединительная муфта.

По типу изоляции кабеля:

• П — кабель с пластмассовой изоляцией (например, ПВХ, СПЭ).
• Если буква отсутствует — подразумевается бумажная (пропитанная) изоляция.

По месту установки:

• В — внутренняя установка
• Н — наружная установка
• В конструкции могут использоваться одновременно символы ВН — пригодна и для внутренней, и для наружной установки.

По материалу и технологиям:

• т — термоусаживаемый материал (термоусадочный трубка)
• п — наличие перчатки (термоусаживаемой внутренней прокладки)
• тп — комбинация: термоусаживаемая + перчатка
• б — кабель с бронёй
• нг — негорючие материалы
• Э — эпоксидная смола (заливка)
• сл — самосклеивающаяся лента
• кб — кольца для установки брони
• г — герметичное исполнение

________________________________________

1. Количество жил — первая цифра (например, 1, 3, 4, 5)
2. Номинальное напряжение — цифры (например, 1, 6, 10 кВ)
3. Сечение жил — в скобках: x-диапазон (например, (70-120), (150-240) мм²)

________________________________________

Примеры расшифровки

1. ПСтпнгО-10 (300-500)
   • П — пластмассовая изоляция
   • С — соединительная
   • тп — термоусаживаемая с перчаткой
   • нг — негорючие материалы
   • О — одножильный кабель
   • 10 — напряжение 10 кВ
   • 300–500 — сечение жил, мм²
2. 3КНтпнг-1 (70-120)
   • 3 — три жилы
   • К — концевая
   • Н — наружная установка
   • тп — термоусаживаемая с перчаткой
   • нг — негорючие материалы
   • 1 — напряжение 1 кВ
   • 70–120 — сечение жил, мм²

Рекомендации по выбору кабельных муфт

При выборе следует учесть следующие параметры и условия:

• Муфта должна соответствовать типу сети (низкого, среднего или высокого напряжения) и условиям эксплуатации.
• Муфта подбирается под конкретный кабель – по количеству жил и их сечению.
• Конструкция и материал кабеля: учитывайте наличие брони (в этом случае нужна муфта с бронезажимом), тип изоляции (ПЭ, бумажная пропитка и т.д.). Муфта без буквы «П» предназначена для пропитанной бумажной изоляции.
• Условия прокладки: внутренние или наружные работы, возможные нагрузки (вибрация, химическое воздействие, влажность). Например, муфты с УФ-устойчивыми покрытиями или герметизирующими мастиками.
• Должна выдерживать эксплуатационные температуры и факторы (влажность, агрессивная среда). Для суровых условий рекомендуются муфты на эпоксидной или резиновой основе.
• Дополнительные требования: тип монтажа (термоусадка или холодная усадка) и комплектация – наличие необходимых наконечников и соединителей.

Наиболее универсальными считаются термоусаживаемые муфты. Они изготовлены из эластичных полимеров, устойчивых к УФ излучению, влаге, агрессии химии и экстремальным температурам. При нагреве они обеспечивают плотное герметичное соединение, снижая риск коррозии или замыкания. Такие муфты широко применяются в сетях низкого и среднего напряжения наряду с холодной усадкой, ленточными и заливными вариантами.
