Как определить полярность проводов: плюс и минус

Определение полярности проводов постоянного тока — важный навык для каждого, кто работает с электроникой, автомобильной техникой или бытовыми приборами. Ошибка при подключении может привести к серьезным последствиям: выход из строя дорогостоящего оборудования, короткое замыкание, возгорание или даже взрыв аккумулятора.

В цепях постоянного тока присутствуют два полюса: положительный (+), где концентрация электронов меньше, и отрицательный (−), где их больше. При замыкании цепи электроны движутся от минуса к плюсу, создавая электрический ток. Понимание этого принципа критически важно для безопасной работы с электроникой.

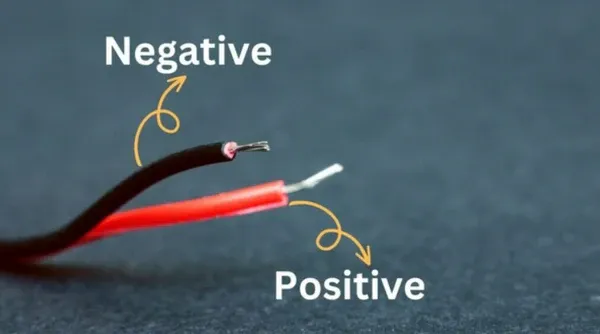

Полярность проводов фото

Цветовая маркировка проводов: плюс и минус по ГОСТ и международным стандартам

Самый простой способ определить полярность — визуальная идентификация по цвету изоляции. Однако важно помнить, что цветовая маркировка может различаться в зависимости от страны производства и стандартов.

Таблица 1. Цветовая маркировка по ГОСТ Р 50462-2009

Полярность	Цвет провода	Буквенное обозначение
Плюс (+)	Красный / Коричневый	L+
Минус (−)	Черный / Синий / Серый	L−
Нулевой рабочий	Голубой	M

Таблица 2. Международная цветовая маркировка

Регион	Плюс (+)	Минус (−)
Европа (IEC)	Красный / Коричневый	Черный / Синий
США (NEC)	Красный	Черный
Китай	Красный	Черный / Синий

Стандарт полярности проводов

Когда цветовая маркировка не помогает

К сожалению, полагаться исключительно на цвет изоляции нельзя в следующих случаях:

Старые кабели советского производства часто имеют одинаковый белый или серый цвет изоляции
Недорогая китайская продукция может не соответствовать международным стандартам
Провода после ремонта могли быть заменены на имеющиеся под рукой
Выгоревшая на солнце или поврежденная изоляция теряет первоначальный цвет

В таких ситуациях необходимо использовать инструментальные или альтернативные методы определения полярности.

Как определить полярность по маркировке на устройствах

Большинство электронных устройств имеют специальную маркировку полярности непосредственно на корпусе или рядом с контактами подключения. Это наиболее надежный способ идентификации.

Распространенные обозначения полярности

Знаки + и − — универсальные символы плюса и минуса
GND (Ground) — обозначение минусового вывода или общего провода
VCC, VDD, +V — обозначения положительного питания
VSS, -V — обозначения отрицательного вывода
Полоска или риска на корпусе обычно указывает на минус

Маркировка на различных устройствах

Блоки питания и зарядные устройства: на корпусе обычно присутствует схема с указанием полярности центрального контакта (⊕⊙⊖ или ⊖⊙⊕). Внешний контакт чаще всего минусовой, а центральный — плюсовой, но бывают исключения.

Динамики и колонки: красный контакт соответствует плюсу, черный — минусу. Иногда используются метки + и −.

Светодиоды: длинная ножка (анод) — плюс, короткая (катод) — минус. На корпусе светодиода плоский срез указывает на катод.

Профессиональные способы определения полярности с приборами

Использование измерительных приборов — наиболее точный и безопасный метод определения полярности. Эти инструменты исключают ошибки и позволяют не только узнать полярность, но и измерить напряжение.

Определение полярности мультиметром (пошаговая инструкция)

Переключите мультиметр в режим измерения постоянного напряжения (обозначается V⎓ или DCV)

Установите предел измерения чуть выше ожидаемого напряжения (например, 20V для 12-вольтовых цепей)

Вставьте черный щуп в гнездо COM (минус прибора), красный — в гнездо VΩmA

Прикоснитесь щупами к проводам: красным к предполагаемому плюсу, черным к минусу

Если на дисплее появилось положительное значение — полярность определена верно

Если значение отрицательное (со знаком минус) — щупы подключены наоборот

Важно: стрелочные тестеры при неправильном подключении показывают отклонение стрелки влево. Цифровые мультиметры просто отображают знак минус перед числом.

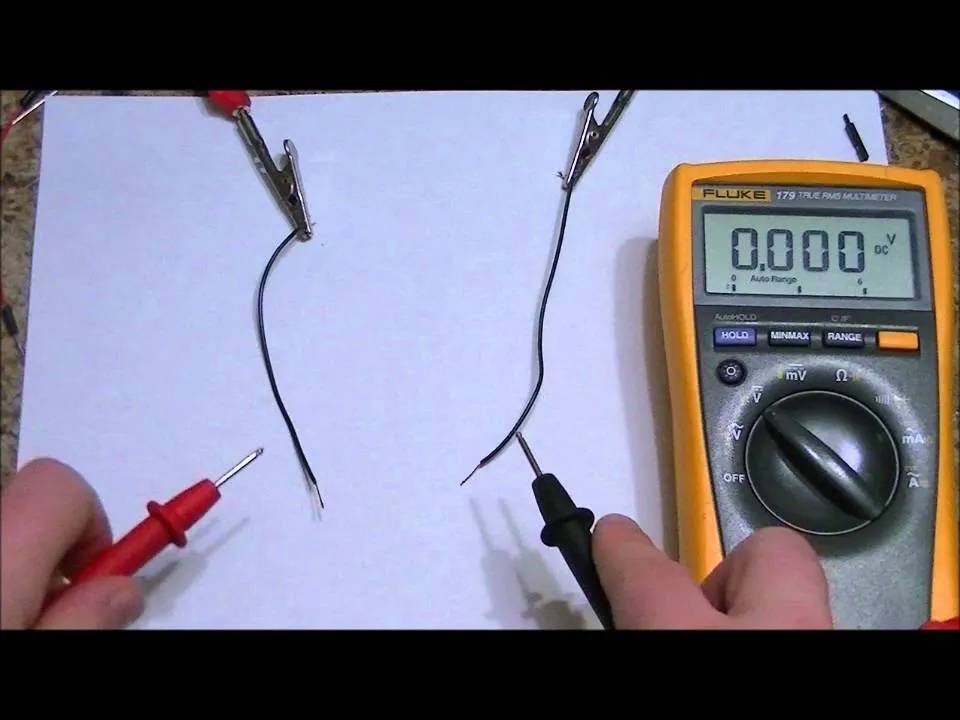

Определение полярности мультиметром фото

Использование индикаторной отвертки

Современные индикаторные отвертки с электронной начинкой могут определять не только фазу в сети переменного тока, но и полярность в цепях постоянного тока. При прикосновении к положительному проводу светодиод индикатора загорается, при касании минуса — остается погашенным. Однако этот метод не всегда надежен и может давать ложные срабатывания из-за наведенных токов или трения корпуса о поверхности.

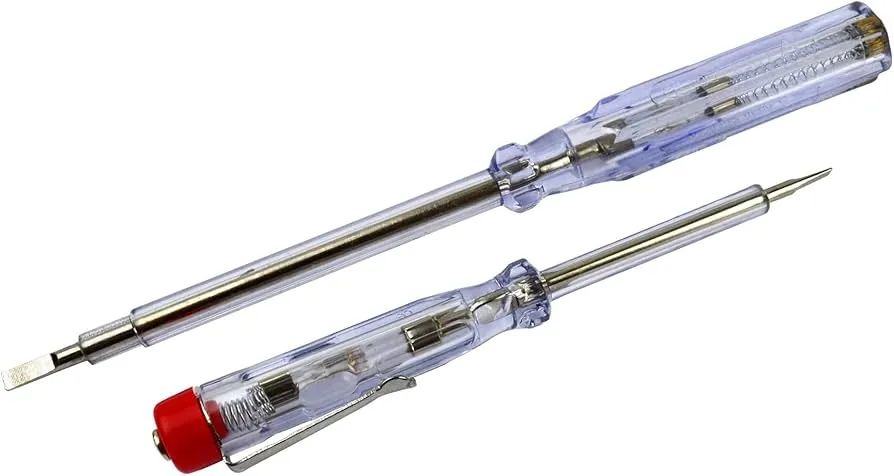

Индикаторная отвертка фото

Метод с контрольной лампочкой

Лампочку накаливания с патроном подключают одним контактом к заведомо положительному полюсу источника питания. Вторым контактом поочередно касаются проверяемых проводов. Когда лампа загорается — найден минусовой провод, так как цепь замкнулась. Этот метод подходит для низковольтных систем (12-24В) и позволяет безопасно определить полярность без дорогостоящих приборов.

ТОП-10 способов определить полярность без приборов

Когда профессиональных измерительных приборов под рукой нет, можно воспользоваться подручными средствами. Эти методы основаны на физических и химических процессах и дают вполне достоверные результаты.

Таблица 3. Методы определения полярности подручными средствами

Метод	Что нужно	Признак плюса	Признак минуса
Вода с солью	Стакан теплой воды, щепотка соли	Почти нет пузырьков	Активное выделение пузырьков водорода (электролиз)
Картофель	Сырая картофелина, разрезанная пополам	Зеленоватое пятно вокруг провода	Отсутствие изменения цвета (через 5-10 минут)
Кулер ПК	Компьютерный вентилятор 12В с красным и черным проводами	Лопасти вращаются	Лопасти неподвижны или вращаются в обратную сторону
Динамик	Колонка или динамик, батарейка AA	Диффузор движется наружу	Диффузор втягивается внутрь
Светодиод	Светодиод и резистор подходящего номинала	Светодиод светится	Светодиод не светится (подключен в обратной полярности)
Радиоприемник	AM/FM радиоприемник	Треск и помехи при касании	Отсутствие или слабые помехи
Язык	Увлажненный язык (ТОЛЬКО напряжение до 12В)	Слабое покалывание	Кисловатый привкус и более сильное ощущение
Компас	Магнитный компас, провод обмотать вокруг стрелки	Стрелка отклоняется к северу	Стрелка отклоняется к югу

Примечание: метод с языком использовать только при крайней необходимости и напряжении не выше 12В! Это может быть опасно для здоровья.

Наиболее безопасными и надежными являются методы с водой, картофелем и компьютерным кулером. Они не требуют специальных навыков и доступны каждому.

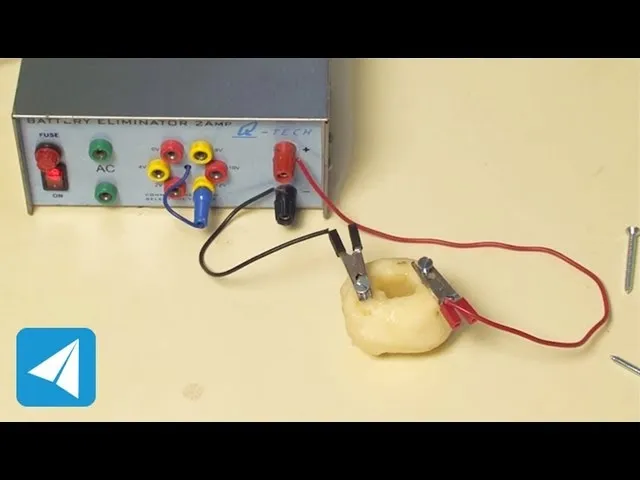

Определение полярности через картофель фото

Типичные ошибки при определении полярности и как их избежать

Даже опытные мастера иногда допускают ошибки при работе с полярностью. Знание распространенных промахов поможет избежать дорогостоящих последствий.

Полная уверенность в цветовой маркировке: никогда не полагайтесь только на цвет проводов, особенно в старых или бюджетных устройствах
Игнорирование проверки: даже если полярность кажется очевидной, всегда проверяйте ее приборами перед подключением дорогого оборудования
Путаница в обозначениях GND: GND не всегда означает минус в прямом смысле, это общий провод, который может быть любым потенциалом
Использование поврежденных приборов: неисправный мультиметр может показывать неверную полярность
Пренебрежение техникой безопасности: работа под напряжением без изолирующих перчаток и инструмента
Отсутствие маркировки после проверки: после определения полярности обязательно промаркируйте провода цветной изолентой
Проверка на работающем оборудовании: всегда отключайте устройство от сети перед проверкой полярности

Золотое правило: семь раз проверь, один раз подключи! Это сэкономит деньги, время и нервы.

Умение правильно определить полярность проводов постоянного тока — базовый навык для любого человека, работающего с электроникой. Мы рассмотрели множество методов: от профессиональных с использованием мультиметра до народных с картофелем и водой. Каждый из них имеет свои преимущества и область применения.

Для ответственных работ всегда используйте измерительные приборы — это гарантирует точность и безопасность. В экстренных ситуациях подручные методы также дают надежный результат, если применять их правильно.

Помните о технике безопасности, всегда маркируйте провода после проверки и не пренебрегайте двойной проверкой перед подключением дорогостоящего оборудования. Эти простые правила помогут избежать ошибок и сохранить ваши устройства в рабочем состоянии.

Часто задаваемые вопросы (FAQ)

Последствия зависят от типа устройства. Простые лампочки и нагревательные элементы будут работать нормально. Электронные приборы могут не включиться, выйти из строя или даже загореться. Аккумуляторы при неправильном подключении зарядного устройства могут взорваться. Электролитические конденсаторы взрываются при обратной полярности.

Наиболее надежные способы: метод электролиза воды (на минусе появляются пузырьки), картофельный тест (на плюсе образуется зеленое пятно), использование компьютерного кулера (вращается при правильном подключении), проверка динамиком (диффузор движется наружу на плюсе).

По российскому ГОСТ Р 50462-2009 и международным стандартам: коричневый провод обычно соответствует плюсу, синий — минусу. Однако это не жесткое правило, особенно для продукции из Китая. Всегда проверяйте полярность приборами перед подключением.

Стандартные цвета минусового провода: черный (наиболее распространенный), синий, серый, иногда белый с черной полосой. В автомобильной технике чаще всего используется черный провод для минуса. Однако всегда необходимо проверять конкретную схему или маркировку устройства.
