Выбор кабеля для проводки на каком-либо объекте — это важный этап электромонтажных работ. Кабели ВВГ и ПВС являются одними из наиболее популярных вариантов для решения этих задач, но каждый из них имеет свои особенности и применяется в разных условиях. В этой статье мы разберем, в чем заключаются основные отличия этих кабелей, как правильно выбрать нужный тип и как их использовать в соответствии с нормативами.
Что такое ВВГ и ПВГ?
ВВГ – это силовой кабель, предназначенный для стационарной прокладки электрических сетей. Он состоит из медных жил, изолированных виниловой оболочкой, и предназначен для работы в условиях фиксированной проводки, как внутри помещений, так и на улице. Обладает высокой устойчивостью к механическим повреждениям и рассчитан на длительный срок службы.
ПВС – это гибкий кабель (провод), с многопроволочными медными жилами и двойной изоляцией, также выполненной из поливинилхлорида (ПВХ). Применяется для подключения электрических приборов, временной проводки или переносных устройств. Отличается высокой гибкостью, что делает его удобным для применения в условиях, где требуется частое перемещение или изгиб кабеля.
Расшифровка маркировки ВВГ и ПВС
Эти аббревиатуры четко указывают на конструкцию кабелей и их назначение.
ВВГ:
- В – изоляция жил из поливинилхлоридного (ПВХ) пластиката;
- В – ПВХ пластикат;
- Г – Не имеющий защитного покрова.
ПВС:
- П – Провод;
- В – ПВХ изоляция;
- С – Соединительный.
Особенности конструкций ВВГ и ПВС
Конструкция ВВГ:
- Жила: Медная, однопроволочная.
-
Изоляция: Внутренняя изоляция и внешняя оболочка из ПВХ.
Конструкция ПВС:
- Жила: Медная, многопроволочная.
-
Изоляция: Двойная оболочка из ПВХ, обеспечивающая гибкость и защиту.
Типовая конструкция кабелей представлена на рисунках:
|
ВВГ
|

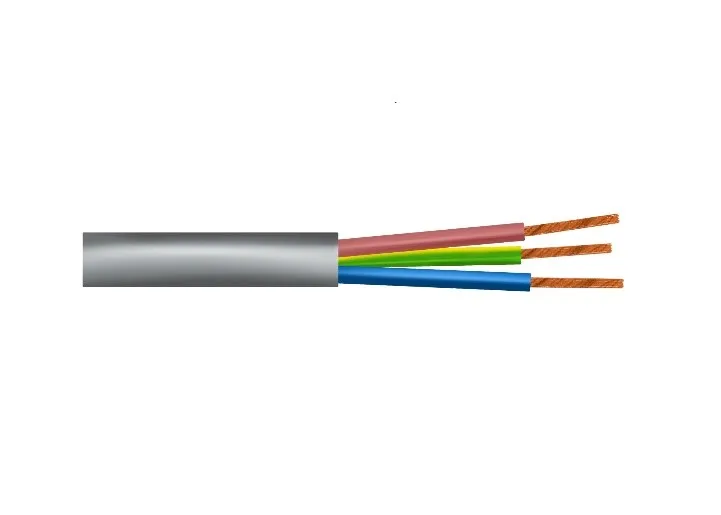

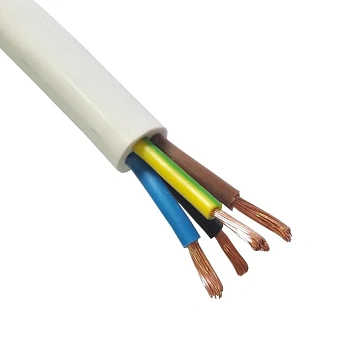

ПВС
|
|---|
 |
 |
Сравнение технических характеристик
Конструктивные, эксплуатационные и электрические характеристики для сравнения кабелей ВВГ и ПВС:
|
Характеристика
|
ВВГ кабель
|
ПВС провод
|
|---|
| Конструктивные характеристики |
|
Материал жилы
|
Медная, однопроволочная
|
Медная, многопроволочная
|
|
Количество жил
|
2-5 жил
|
2-5 жил
|
|
Изоляция жил
|
ПВХ (поливинилхлорид)
|
ПВХ (поливинилхлорид)
|
|
Заполнитель (между жилами)
|
Отсутствует
|
ПВХ или резина
|
|
Экран или броня
|
Отсутствует
|
Отсутствует
|
|
Внешняя оболочка
|
ПВХ (поливинилхлорид)
|
ПВХ (поливинилхлорид)
|
|
Диаметр кабеля
|
5-18 мм в зависимости от количества жил
|
6-14 мм в зависимости от количества жил
|
|
Гибкость жил
|
Низкая (жесткие жилы)
|
Высокая (гибкие жилы)
|
|
Вес кабеля
|
Средний
|
Легкий
|
|
УФ-устойчивость
|
Высокая
|
Средняя
|
| Эксплуатационные характеристики |
|
Температурный диапазон эксплуатации
|
От -50°C до +50°C
|
От -25°C до +40°C
|
|
Температура монтажа
|
Не ниже -15°C
|
Не ниже -5°C
|
|
Стойкость к влаге
|
Высокая (при укладке с защитой)
|
Средняя (не рекомендуется для постоянного наружного применения)
|
|
Маслостойкость
|
Средняя
|
Средняя
|
|
Стойкость к механическим воздействиям
|
Высокая
|
Средняя
|
|
Срок службы
|
До 30 лет
|
До 10 лет
|
|
Применение
|
Стационарная проводка, прокладка в стенах, полах, на улице
|
Временная проводка, подключение мобильных приборов
|
|
Виброустойчивость
|
Низкая
|
Высокая
|
|
Рекомендуемое использование
|
Объекты различного назначения с учетом рекомендации в проектной документации, квартиры, дома, наружная прокладка
|
Подключение различных приборов, временная проводка
|
|
Применение на улице
|
Да, при использовании доп. защиты
|
Нет
|
|
Класс гибкости по ГОСТ 22483-2012
|
1й класс
|
5й класс
|
| Электрические характеристики |
|
Максимальное рабочее напряжение
|
660-1000 В
|
380 В
|
|
Допустимая токовая нагрузка
|
От 18 до 35 А (в зависимости от сечения жил)
|
От 6 до 16 А (в зависимости от сечения жил)
|
|
Электрическое сопротивление изоляции
|
7 МОм*км
|
10 МОм*км
|
|
Радиус изгиба
|
10 диаметров кабеля
|
5 диаметров кабеля
|
Преимущества кабелей ВВГ и ПВС
Преимущества ВВГ:
- Долговечность: Срок службы до 30 лет.
-
Универсальность: Подходит для внутренней и также для наружной проводки.
-
Устойчивость к перегреву: Способен выдерживать длительную эксплуатацию при высоких токах.
Преимущества ПВС:
- Гибкость — удобен для подключения мобильных устройств и приборов.
- Устойчивость к частым перегибам — благодаря многопроволочным жилам легко переносит изгибы и движения.
Назначение кабелей ВВГ и ПВС
Кабель ВВГ используется для:
- Стационарной проводки в жилых и промышленных помещениях.
-
Прокладки электропроводки внутри стен, потолков и полов.
-
Электропроводки на улице, в том числе под землей при условии использования дополнительной защиты.
ПВС провод используется для:
- Подключения бытовой техники, электроинструментов и других мобильных устройств.
-
Временной проводки на строительных площадках или в бытовых условиях.
-
Создания удлинителей для подключения к электрическим сетям.
Рекомендации по выбору кабеля
Какой кабель лучше использовать для проводки в квартире: ВВГ или ПВС?
Для стационарной электропроводки в квартире рекомендуется использовать ВВГ кабель. Он обладает высокой надежностью и безопасностью для подключения розеток, освещения и других электрических устройств. Благодаря своей однопроволочной конструкции, ВВГ предназначен для фиксированной прокладки в стенах, полу или потолке.
Какой кабель использовать для улицы: ВВГ или ПВС?
Для наружных работ ВВГ кабель будет оптимальным выбором, так как он рассчитан на эксплуатацию в условиях перепадов температур и воздействия внешних факторов. ПВС провод, ввиду своей гибкости, не подходит для стационарной уличной проводки, так как менее устойчив к ультрафиолету и влаге.
При выборе кабеля для электропроводки важно учитывать условия эксплуатации и требования к электромонтажу. Убедитесь, что выбранный кабель соответствует нормативам, таким как ГОСТ Р 50571.5-52-2011 и ПУЭ, регулирующим электромонтажные работы.
Часто-задаваемые вопросы
Как выбрать сечение кабеля ВВГ или ПВС?
Сечение кабеля подбирают по току нагрузки и суммарной мощности потребителей. Для кабеля ВВГ сечение 1,5 мм² рассчитано на ток до 19–24 А (примерно 3–4 кВт), 2,5 мм² — до 27–34 А (5–6 кВт). Для провода ПВС допустимые значения ниже на 10–20% из-за многопроволочных гибких жил. При выборе учитывайте мощность приборов, длину линии и способ прокладки.
В каких условиях применять кабель ВВГ и ПВС?
Кабель ВВГ предназначен для стационарной прокладки — в стенах, кабель-каналах, коробах и на открытом воздухе при защите от УФ. Провод ПВС применяется для временных сетей, удлинителей и гибкого подключения бытовых приборов и электроинструмента.
Какой кабель лучше для стационарной проводки в квартире?
Для стационарной электропроводки в квартире рекомендуется использовать кабель ВВГ или ВВГнг-LS. Он имеет монолитные жилы, высокую механическую прочность и соответствует требованиям ПУЭ для скрытой и открытой прокладки, обеспечивая надежность и пожарную безопасность.
Почему нельзя использовать ПВС в стационарной проводке?
Провод ПВС имеет многопроволочные жилы (класс гибкости 5), которые со временем окисляются в контактных соединениях, вызывая нагрев и ухудшение контакта. Его срок службы составляет 6–10 лет, тогда как у ВВГ — более 30 лет. ПВС не соответствует требованиям ПУЭ 7.1.34 и ГОСТ 7399-97 для стационарных сетей, обладает низкой пожарной стойкостью и не предназначен для скрытой или групповой прокладки.
Можно ли использовать ПВС для подключения розеток?
Нет, провод ПВС не рекомендуется использовать для стационарного подключения розеток. Он плохо переносит постоянные нагрузки от мощных бытовых приборов, склонен к деформации в стенах и коробах и повышает риск короткого замыкания или пожара. Для розеточных линий следует применять кабели ВВГнг-LS или NYM с монолитными жилами.
