Какой кабель выбрать LiYCY или МКЭШ

Экранированные контрольные кабели применяются там, где важно сохранить целостность аналоговых и цифровых сигналов на фоне электромагнитных помех. На практике чаще всего сравнивают LiYCY (европейская маркировка/подход) и МКЭШ (отечественный стандарт по ГОСТ).

Что такое экранированные кабели?

Конструктивные различия

LiYCY

Расшифровка маркировки:

• Li — многопроволочная жила (повышенная гибкость)
• Y — ПВХ-изоляция жил
• C — медный экран (оплётка)
• Y — внешняя ПВХ-оболочка

Типовая конструкция LiYCY:

• медные многопроволочные жилы (часто класс гибкости 5 по IEC 60228 / VDE 0295);
• цветная ПВХ-изоляция;
• скрутка жил (обычно концентрическая);
• сепаратор (плёнка) для отделения экрана от изоляции;
• экран-оплётка из медной (нередко лужёной) проволоки с плотностью покрытия ≥ 85%;
• внешняя ПВХ-оболочка (часто серая).

Преимущества в эксплуатации:

• высокая гибкость при монтаже в шкафах и лотках;
• стабильность электрических параметров у крупных производителей;
• наличие исполнений LiYCY (TP) с попарной скруткой для интерфейсов RS-485, CAN, Profibus.

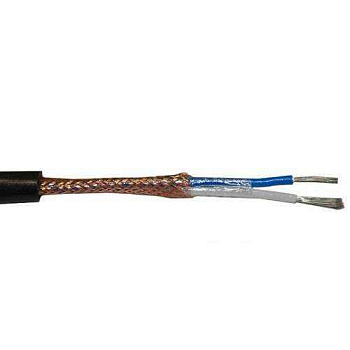

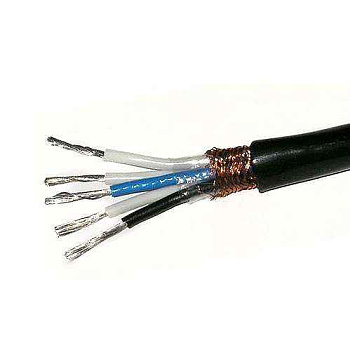

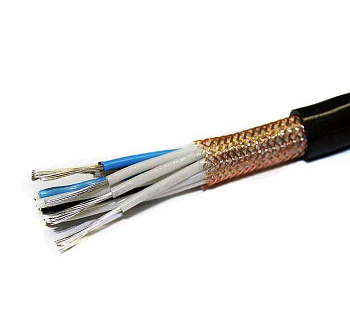

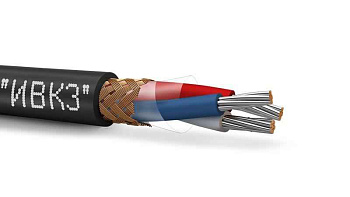

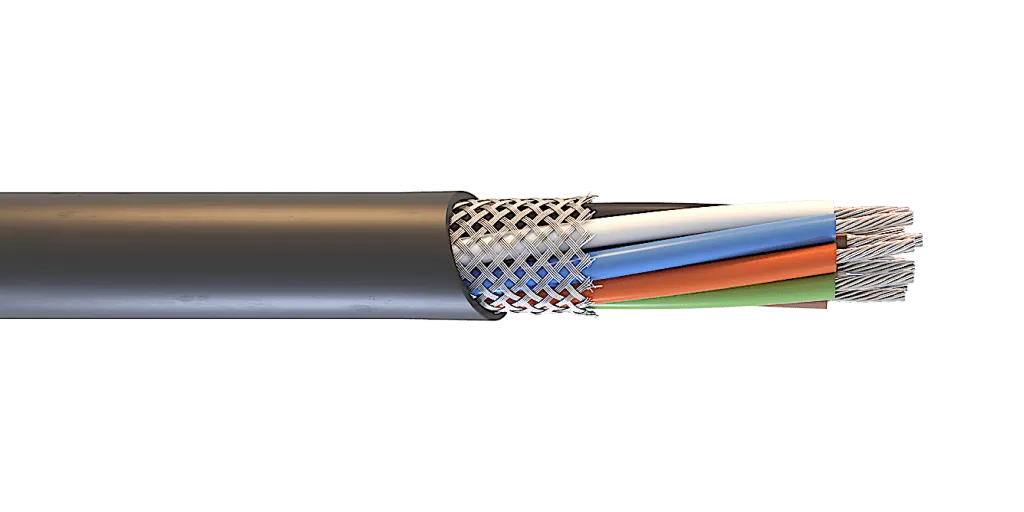

МКЭШ

МКЭШ расшифровывается как:

• М – монтажный,
• К – кабель,
• Э – экранированный,
• Ш – шланг (выпрессованная ПВХ-оболочка).

Типовая конструкция МКЭШ:

• медные жилы (часто лужёные), класс гибкости 2–4 по ГОСТ 22483;
• ПВХ-изоляция (часто пониженной горючести);
• скрутка жил;
• плёнка-сепаратор;
• медный экран-оплётка (плотность покрытия от 65%);
• внешняя ПВХ-оболочка («шланг»).

Преимущества в эксплуатации:

• устойчивость к окислению за счёт лужёных жил;
• подходит для стационарной прокладки на промышленных объектах;
• климатические исполнения (в т.ч. ХЛ до −60°C).

Сравнительная таблица

Области применения

Где чаще выбирают LiYCY

• шкафы автоматики и клеммные панели;
• линии датчиков рядом с частотными преобразователями;
• интерфейсы RS-485, Modbus RTU, CAN, Profibus (в исполнении TP).

Где чаще выбирают МКЭШ

• энергетика, нефтегаз, промышленные объекты;
• влажные трассы и холодные регионы;
• стационарный межприборный монтаж.

Совместимость и импортозамещение

Несмотря на схожее назначение, прямая замена требует проверки следующих параметров:

• Экранирование: 85% у LiYCY против 65% у МКЭШ — влияет на ЭМС.
• Гибкость: LiYCY (класс 5) значительно пластичнее.
• Температура: МКЭШ выдерживает более низкие температуры.
• Сертификация: CE/VDE против ГОСТ.
• Попарная скрутка: TP-исполнение отсутствует у МКЭШ.

Когда выбрать LiYCY

• Проект ориентирован на европейские нормы.
• Нужна витая пара для цифровых протоколов.
• Требуется высокая плотность экрана (≥85%).
• Температура не ниже −30°C.

Когда предпочтительнее МКЭШ

• Экстремально низкие температуры (до −60°C).
• Проект регулируется ГОСТ.
• Критична стоимость.
• Нужна прочность для стационарной прокладки.
• Объект относится к взрывоопасной зоне.
