Правильный выбор класса гибкости жил имеет решающее значение для обеспечения надежности и безопасности электрических установок. Использование кабеля с недостаточной гибкостью может привести к механическим повреждениям изоляции и жил, что, в свою очередь, может вызвать короткое замыкание или обрыв цепи. С другой стороны, избыточная гибкость может увеличить стоимость кабельной продукции без необходимости.
Класс гибкости жил кабелей и проводов определяется количеством и диаметром проволок, из которых состоит жила, а также способом их скрутки. Международные и национальные стандарты, такие как IEC (Международная электротехническая комиссия) и ГОСТ (Государственный стандарт Российской Федерации), классифицируют жилы по их гибкости для удовлетворения требований различных условий эксплуатации.

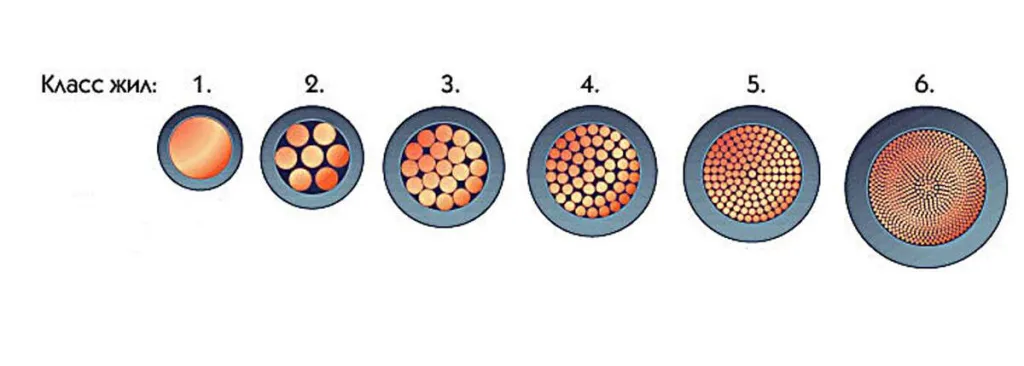

Классы гибкости
- Класс 1 (однопроволочные жилы) – используются в кабелях и проводах, где не требуется высокая гибкость, например, в стационарных установках.
-
Класс 2 (многопроволочные жилы) – представляют собой скрутку нескольких тонких проволок, обеспечивая лучшую гибкость по сравнению с однопроволочными жилами. Применяются в установочных проводах и кабелях, где необходимы некоторая гибкость и удобство монтажа.
-
Классы 3 и 4 (гибкие и очень гибкие жилы) – для этих классов характерно использование большого числа тонких проволок. Такие жилы применяются в кабелях и проводах, предназначенных для подвижных соединений, где требуются частые и значительные изгибы без риска повреждения.
-
Классы 5 и 6 (сверхгибкие жилы) – эти классы предназначены для специализированных применений, где требуется максимальная гибкость, например, в робототехнике или в местах с очень высокой степенью изгибов. Жилы изготавливаются из очень тонких проволок и обладают высокой степенью гибкости.
Таблица класса гибкости кабелей и проводов
|
Класс гибкости жилы
|
Сечение жилы кабеля (мм2)
|
2,5
|
4
|
6
|
10
|
16
|
25
|
35
|
50
|
70
|
95
|
120
|
150
|
185
|
240
|
|---|
Класс 1 |
Медная/ алюминиевая жила
|
Расчетный диаметр (мм)
|
1,8
|
2,3
|
2,8
|
3,6
|
4,5
|
5,7
|
6,6
|
8
|
9,42
|
11
|
12,3
|
13,7
|
15,2
|
17,3
|
|
Число проволок в жиле
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1 (35)
|
1 (35)
|
Класс 2 |
Медная/ алюминиевая жила
|
Расчетный диаметр (мм)
|
2
|
2,6
|
3,1
|
4,1
|
5,1
|
6,4
|
7,56
|
8,9
|
10,7
|
12,6
|
14,2
|
15,8
|
17,64
|
20,25
|
|
Число проволок в жиле
|
7
|
7
|
7
|
7
|
7
|
6
|
6
|
6
|
12
|
15
|
18
|
18
|
30
|
30
|
Класс 3 |
Медная жила
|
Расчетный диаметр (мм)
|
2,1
|
2,6
|
3,2
|
4
|
5,2
|
6,8
|
7,65
|
9,41
|
10,7
|
12,5
|
14,4
|
16
|
17,6
|
-
|
|
Число проволок в жиле
|
7
|
7
|
19
|
19
|
19
|
19
|
19
|
27
|
37
|
37
|
61
|
61
|
91
|
-
|
Класс 4 |
Медная жила
|
Расчетный диаметр (мм)
|
212
|
2,7
|
3,2
|
4,5
|
5,8
|
7,2
|
8,89
|
11,5
|
10,2
|
14,8
|
17
|
18,7
|
22,61
|
24,03
|
|
Число проволок в жиле
|
20
|
20
|
30
|
49
|
49
|
49
|
98
|
144
|
189
|
189
|
266
|
266
|
330
|
420
|
Класс 5 |
Медная жила
|
Расчетный диаметр (мм)
|
2,1
|
3
|
3,7
|
5,3
|
6
|
7,8
|
9,04
|
10,8
|
12,8
|
14,5
|
16,8
|
19,7
|
21,53
|
23,45
|
|
Число проволок в жиле
|
50
|
56
|
84
|
80
|
224
|
196
|
189
|
266
|
266
|
361
|
608
|
756
|
925
|
1221
|
Класс 6 |
Медная жила
|
Расчетный диаметр (мм)
|
2,4
|
3,1
|
3,7
|
5,1
|
6,2
|
788
|
9,84
|
11,4
|
12,9
|
14,7
|
17,1
|
18,9
|
20,37
|
23,72
|
|
Число проволок в жиле
|
140
|
228
|
189
|
324
|
513
|
783
|
1107
|
402
|
999
|
1332
|
1702
|
2109
|
2590
|
3360
|
