Конструкция кабеля

Основные понятия

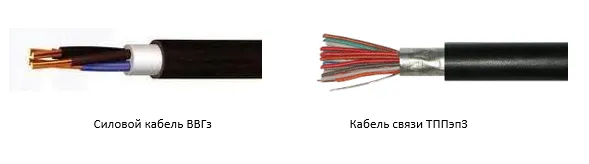

Ка́бель (нидерл. kabel) - конструкция из одного или нескольких изолированных друг от друга проводников (жил), или оптических волокон, заключённых в оболочку. Кроме собственно жил и изоляции может содержать экран, силовые элементы и другие конструктивные элементы.

Провод - соединительный проводник, служащий проводящим соединением между источником электрического тока и потребителем, а также между компонентами.

Шнур - это гибкий кабель с многопроволочными гибкими жилами, предназначенный для подсоединения электроприборов к сети через розетки.

Конструкция

Конструкция кабельно-проводниковой продукции может включать несколько основных элементов. Эти элементы могут комбинироваться и варьироваться в зависимости от конкретного типа кабеля и его предназначения. Конструкция кабельно-проводниковой продукции должна соответствовать требованиям стандартов и нормативных документов, чтобы обеспечить безопасную и эффективную работу кабеля.

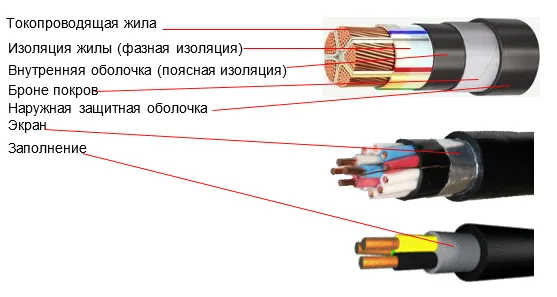

Рассмотрим подробнее конструкцию кабельно-проводниковой продукции

Токопроводящая жила (ТПЖ)

Жила (проводник): это проводящая часть кабеля, обычно выполненная из меди или алюминия. Жила может быть одиночной или многожильной, в зависимости от требуемых характеристик кабеля.

Основные характеристики ТПЖ

1. Материал ТПЖ (медная, алюминиевая, стальная и др.)

2. Площадь сечения, мм², Основные стандартные сечения (мм²): 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240.

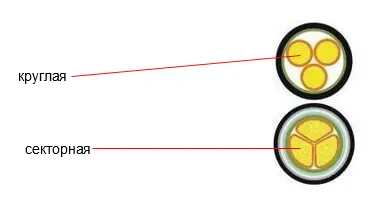

3. Основные формы ТПЖ

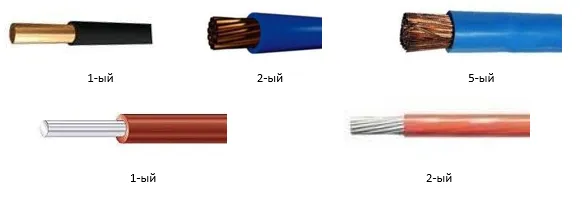

4. Гибкость. Существует 6 классов гибкости: с 1-го по 6-й (медные ТПЖ), с 1-го по 2-й (алюминиевые ТПЖ)

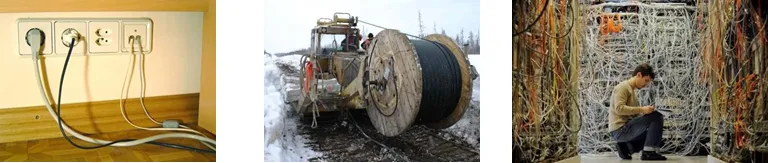

5. Количество токопроводящих жил. Провода – от 1 до 3 жил. Шнуры – от 2 до 5 жил. Кабели - силовые (предназначены для передачи и распределения электроэнергии в стационарных установках) – от 1 до 5 жил; контрольные (используются для передачи сигналов в цепях управления) – от 4 до бесконечности; связные (предназначены для передачи сигналов связи и информации) – от 2 до бесконечности.

Изоляция и оболочка

Изоляция это  слой материала, который окружает жилу и предотвращает ее контакт с другими проводниками или с окружающей средой.
Оболочка же это внешний слой кабеля, который защищает его от механических повреждений, влаги и других неблагоприятных факторов окружающей среды.
Распространенные материалы для изоляции и защитных наружных оболочек

Поливинилхлорид (ПВХ)

• обычный (В)
• не распространяющий горения (Внг)
• с пониженным газо-дымовыделением (Внг-LS)

Полиэтилен

• обычный (П)
• сшитый (Пв)

Резиновые смеси

• обычные (Р)
• маслостойкие, не распространяющие горения (Н)

Броня

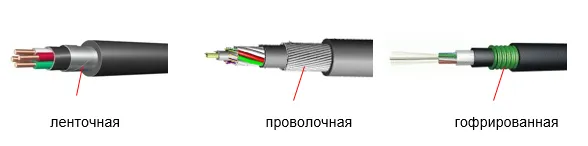

Виды брони

• Ленточная. Представляет собой покров из двух оцинкованных стальных лент, наложенных друг на друга.

• Проволочная. Выполняется из оцинкованных стальных проволок. Позволяет уменьшить радиус изгиба кабеля, тем самым сделав его более гибким.

• Гофрированная. Выполняется из стальной гофрированной ленты.

Экран

Экран: слой материала, оберегающий жилу от электромагнитных помех и внешних воздействий. Экран может быть выполнен из фольги, оплетки из металлических нитей или комбинации обоих.

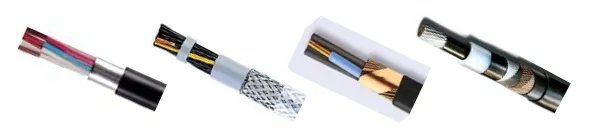

Виды экранов

• Из фольги. Предназначен для создания радиального электрического поля внутри кабеля и как следствие этого  для устранения электрического поля на поверхности кабеля.

• Плетеный. Назначение идентично экрану из фольги. Применяется в гибких кабелях.

• Проволочный. Проволочный экран служит в качестве заземляющего элемента.

• Полупроводящий. Предназначен для выравнивания линий напряженности электрического поля.

Заполнение

В силовых кабелях (как элемент конструкции) применяется для придания кабелю круглой формы. Данные кабели применяются во взрывоопасных зонах, где требуется уплотнение кабелей на вводах.

В кабелях связи (гидрофобное) применяется для препятствования проникновению и распространению влаги в теле кабеля.

В некоторых типах кабелей могут присутствовать дополнительные элементы, такие как армирование (металлическая оболочка для защиты от механических повреждений), заполнитель (для поддержания формы кабеля) и другие.
