Марки кабелей для управления кран-балки

Кабели управления кран-балкой используются для подключения и управления подвижными частями кранов, в частности кран-балок в промышленных условиях. Они должны быть высокопрочными, гибкими и способными выдерживать экстремальные условия эксплуатации, включая воздействие масел, жиров, влаги и механических повреждений.

Импортные марки кабеля

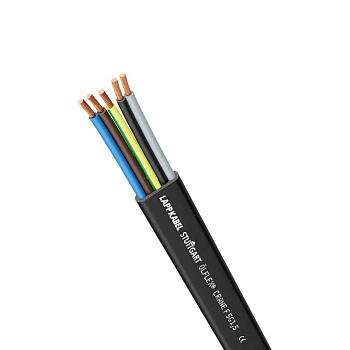

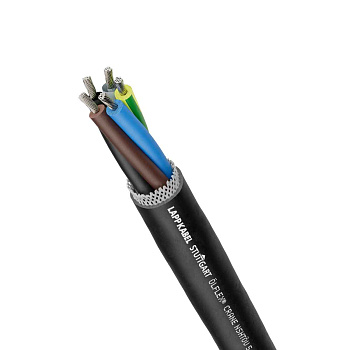

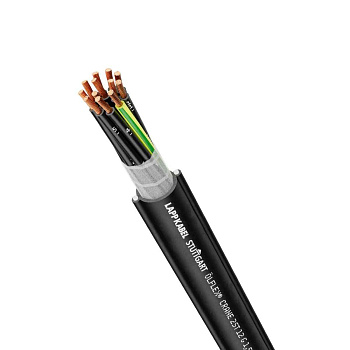

ÖLFLEX CRANE

Производитель:Lapp Group (Германия)
Описание: Кабели серии ÖLFLEX CRANE предназначены для использования в крановых установках, мостовых кранах, консольных кранах, портальных кранах, лифтах и другом грузоподъемном оборудовании.

• Высокая стойкость к механическим нагрузкам, истиранию, воздействию масел, смазок, бензина, кислот и щелочей.
• Широкий диапазон рабочих температур: от -40°C до +80°C.
• Устойчивость к УФ-излучению.
• Соответствие стандартам VDE 0281, IEC 60245-1, DIN 72838.

• Подвижные кабельные соединения в крановых установках.
• Соединения между краном и токоподводом.
• Питание электродвигателей, осветительных приборов, систем управления.

UNFLEX PUR-HF

Производитель: UNTEL KABLO (Турция)
Описание: Кабели серии UNFLEX PUR-HF - это кабели с полиуретановой оболочкой, предназначенные для использования в тяжелых промышленных условиях.

• Высокая стойкость к механическим нагрузкам, истиранию, воздействию масел, смазок, бензина, кислот и щелочей.
• Широкий диапазон рабочих температур: от -50°C до +90°C.
• Устойчивость к УФ-излучению.
• Соответствие стандартам VDE 0281, IEC 60245-1, DIN 72838.

• Подвижные кабельные соединения в крановых установках, конвейерах, транспортных системах.
• Соединения между станками и токоподводом.
• Питание электродвигателей, осветительных приборов, систем управления.

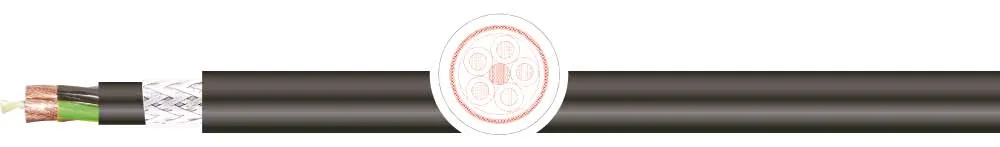

FESTOONTEC

Производитель: TKD (Германия).
Описание: FESTOONTEC - это система кабеленесущих элементов для крановых установок, включающая в себя направляющие, каретки, цепи и кабели. Характеристики:

• Модульная конструкция, позволяющая легко адаптировать систему к различным типам кранов.
• Высокая надежность и износостойкость.
• Низкий уровень шума.
• Соответствие стандартам VDE 0281, IEC 60245-1, DIN 72838.

• Подача кабелей к подвижным частям кранов.
• Защита кабелей от механических повреждений.
• Обеспечение плавного и бесшумного перемещения кабелей.

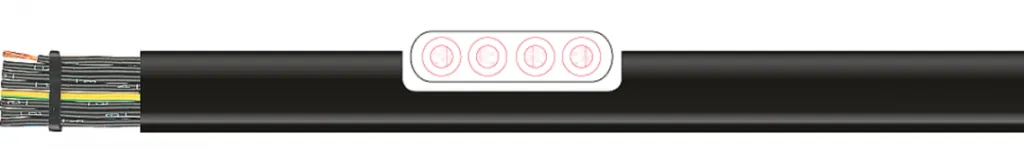

NGFLGÖU-JB

Производитель: TKD (Германия)
Описание: NGFLGÖU-JB - это кабель с полиуретановой оболочкой и броней из оцинкованных стальных проволок, предназначенный для использования в особо тяжелых условиях.
Характеристики:

• Очень высокая стойкость к механическим нагрузкам, истиранию, воздействию масел, смазок, бензина, кислот и щелочей.
• Широкий диапазон рабочих температур: от -50°C до +105°C.
• Устойчивость к УФ-излучению.
• Соответствие стандартам VDE 0281, IEC 60245-1, DIN 72838.

Применение:

• Подвижные кабельные соединения в крановых установках, конвейерах, шахтном оборудовании.
• Соединения между станками и токоподводом.
• Питание электродвигателей, осветительных приборов, систем управления.

Отечественные марки

• КГ / КГ-ХЛ.Гибкий силовой кабель с медными многопроволочными жилами в резиновой изоляции. КГ-ХЛ предназначена для эксплуатации в холодном климате. Подходит для подключения оборудования на расстоянии до 60 метров. Для увеличения прочности может использоваться со стальным тросом.
• КПГ1У / КПГН1У. Гибкий крановый кабель с повышенной прочностью, оснащенный сердечником из арамидных нитей, что обеспечивает устойчивость к растягивающим усилиям и многократным перегибам. Марка КПГН1У дополнительно имеет негорючее исполнение и устойчива к воздействию топливных масел. Может быть использован для всех видов грузоподъемных механизмов (подвесные, опорные, мостовые кран-балки и др.). Имеет жилу, что позволяет применять его без дополнительного троса. Соответствует международным стандартам, служит до 4 лет непрерывной работы
• КПГ2У. Модификация КПГ1У с усиленной изоляцией и дополнительной оплеткой, что повышает устойчивость к механическим повреждениям и агрессивным средам.
• КУПР. Кабель управления в резиновой оболочке. Обладает высокой устойчивостью к многократным изгибам, используется для подключения пультов управления к механизмам кран-балки.
• РПШ. Кабель, состоящий из многопроволочных жил из меди и покрытый изоляцией из резины. Выпускается с количеством жил от 2 до 14 и сечением жил от 0,75 до 10 мм2. Обладает ограниченной гибкостью: проводники с сечением до 4 мм2 выдерживают до 500 циклов изгиба, большие — значительно меньше. РПШ применяется преимущественно внутри зданий, так как неустойчив к воздействию прямых солнечных лучей. Срок службы — около 8 лет.

Особенности кабелей для кран-балок

• Кабели имеют многопроволочные медные жилы 5 класса по ГОСТ 22483-2012 для обеспечения высокой гибкости.
• Изоляция и оболочка изготавливаются из резиновых смесей, термопластичных эластомеров или полиуретана, что обеспечивает стойкость к механическим нагрузкам, влаге и климатическим воздействиям.
• Часто присутствует силовой элемент (например, из кевларовых нитей или стального троса) для защиты от растягивающих нагрузок.
• Рассчитаны на работу при температуре от -60 до +50 °C, подходят для эксплуатации как внутри помещений, так и на открытом воздухе.
• Для обеспечения безопасности и надежности эксплуатации необходимо соблюдать нормативы ГосГорТехНадзора и правила ПУЭ, а также учитывать рекомендации производителей.

Примечания:

Конкретный выбор марки кабеля зависит от таких факторов, как:

• Количество управляемых электродвигателей
• Мощность электродвигателей
• Длина кабельной трассы
• Условия эксплуатации (температура, влажность, наличие агрессивных сред)

Для кран-балок обычно выбирают гибкие кабели с маркировками РПШ, КУПР, КГ, КПГ1У, а также импортные серии OLFLEX CRANE, Unflex . Важным элементом является наличие в кабеле силового элемента (троса) для защиты от растяжения. Выбор конкретной марки зависит от условий эксплуатации, требований по гибкости, климату и нагрузкам
