Nym и ВВГнг - в чем отличие

Конструктивные особенности

Визуальное сравнение

Кабели Nym и ВВГнг могут показаться схожими на первый взгляд, но при детальном рассмотрении видны важные отличия.

1.Кабель Nym имеет дополнительную защитную оболочку, часто серого цвета, обеспечивающую дополнительную защиту от механических повреждений и ультрафиолета. Также оболочка Nym более мягкая, что облегчает монтаж.

2.Кабель ВВГнг не имеет такого уровня защиты, как у Nym, и его изоляция обычно тоньше, но он предназначен для внутренней прокладки и обладает огнестойкими свойствами.

Конструкция кабелей

Кабель Nym

• Жилы: Медные, многожильные или одножильные.
• Изоляция: Внутренняя изоляция из ПВХ, внешняя защитная оболочка — из более устойчивого поливинилхлорида.
• Экранирование: Обычно отсутствует, но может быть добавлено в специфических модификациях.

Кабель ВВГнг

• Жилы: Медные, могут быть одножильными или многожильными.
• Изоляция: Внутренняя и внешняя оболочки из ПВХ с добавлением антипиренов для огнестойкости.
• Экранирование: Как и у Nym, экранирование редко используется, если только это не требует проект.

Скрученные изолированные жилы образуют сердечник кабеля, а промежутки между ними заполнены ПВХ пластикатом, который также обладает свойством пониженной горючести. Наружная оболочка изготовлена из пластиката, предотвращающего распространение огня при укладке в пучках. Выпускается ВВГнг в круглой и плоской формах — в последнем варианте жилы располагаются параллельно друг другу в одной плоскости, что делает кабель более компактным и удобным для скрытого монтажа, например, под штукатуркой.

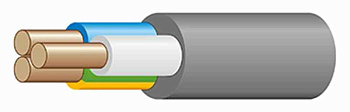

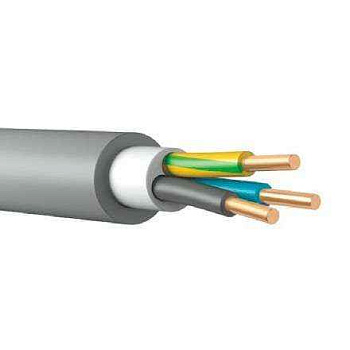

Кабель NYM, созданный по немецкому стандарту DIN 57250, также относится к силовым кабелям и включает в себя от одной до пяти медных жил. Изоляция жил выполнена из ПВХ пластиката, а основные цвета — черный, голубой, желто-зеленый, коричневый и черный с маркировкой. В отличие от ВВГнг, конструкция NYM дополнительно включает слой мелонаполненной резины, который повышает гибкость, облегчает установку и увеличивает уровень пожаробезопасности.

Внешняя оболочка NYM имеет светло-серый цвет и выполнена из самозатухающего ПВХ пластиката, обладающего высокими огнестойкими свойствами. Кабель имеет исключительно круглую форму, что облегчает его герметизацию в распределительных шкафах.

ВВГнг и NYM - сравнение характеристик

Характеристика	NYM	ВВГнг
Материал жил	Медь	Медь
Количество жил	1-5	1-5
Сечение	1,5-16мм2	1,5-240мм2
Номинальное напряжение	450/750 В	660/1000 В
Рабочая температура	-40°С до +70°С	-50°С до +50°С
Температура монтажа	-5°С до +50°С	-15°С до +50°С
Радиус изгиба	4 диаметра кабеля	10 диаметров кабеля
Негорючие свойства	Не поддерживает горение	Негорючий (нг)
Область применения	Внутренние и наружные работы	Внутренние работы

Преимущества и недостатки кабеля ВВГнг и NYM

Преимущества кабеля Nym:

• Повышенная механическая прочность.
• Широкий диапазон рабочих температур.
• Удобен для монтажа благодаря гибкой оболочке.
• Подходит для прокладки как внутри помещений, так и на улице.

Недостатки кабеля Nym:

• Высокая стоимость по сравнению с ВВГнг.
• Не всегда легко доступен в продаже.

Преимущества кабеля ВВГнг:

• Отличные огнестойкие свойства.
• Более доступная цена.
• Простота монтажа в условиях ограниченного пространства.

Недостатки кабеля ВВГнг:

• Ограниченный температурный диапазон эксплуатации.
• Меньшая гибкость, что может затруднить монтаж в условиях сложной геометрии.

Применение Nym и ВВГнг

Кабель Nym

• Прокладки проводки в жилых домах.
• Уличной электропроводки (при условии защиты от УФ).
• Помещений с повышенными требованиями к механической защите.

Кабель ВВГнг

• Внутренней проводки в зданиях и сооружениях.
• Прокладки в местах, где важна огнестойкость, например, в общественных зданиях.
• Монтажа внутри стен, под штукатуркой или в бетонных конструкциях.

Советы по монтажу и эксплуатации

• При монтаже кабелей Nym старайтесь избегать резких перегибов, чтобы не повредить гибкую оболочку.
• ВВГнг следует прокладывать с учетом минимального радиуса изгиба для предотвращения повреждений изоляции.

Как выбрать между Nym и ВВГнг?

При выборе между Nym и ВВГнг важно учитывать несколько факторов:

1. Область применения:
• Если требуется проводка для уличных условий или в местах с повышенным риском механических повреждений, выбирайте Nym.
• Для внутренней проводки и особенно в местах, где необходима огнестойкость, подойдет ВВГнг.
2. Температурные условия
• Nym может работать в более экстремальных температурах, что делает его предпочтительным для наружной прокладки.
• ВВГнг лучше подходит для стандартных условий эксплуатации внутри зданий.
3. Стоимость и бюджет
• Если бюджет ограничен, ВВГнг является более экономичным вариантом, особенно для крупных проектов.

Оба кабеля являются надежными решениями для электропроводки. Выбор между ними зависит от конкретных условий эксплуатации и требований безопасности. Для получения профессиональной консультации по выбору кабеля, а также для оформления заказа, вы можете обратиться к специалистам нашей компании. Мы поможем подобрать оптимальный вариант для ваших нужд и гарантируем качественное обслуживание.

Заключение

Подведем итоги.

При выборе и использовании кабелей важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и безопасную эксплуатацию электропроводки. Во-первых, нужно четко определить, для каких условий и целей будет использоваться кабель. Например, для наружной установки необходимы кабели, которые устойчивы к воздействию ультрафиолетовых лучей и погодных условий, такие как ВВГнг. Если прокладка кабеля планируется в земле, нужно выбирать бронированные варианты, чтобы защитить проводники от механических повреждений.

Для внутренних помещений, особенно с повышенной влажностью, например, для ванных комнат или кухонь, следует выбирать влагостойкие кабели, такие как NYM, которые обеспечивают дополнительную защиту от влаги и удобны в монтаже благодаря своей гибкости. Также нужно обратить внимание на требования пожарной безопасности. В случаях, когда кабели будут прокладываться в местах с повышенной пожарной опасностью или в общественных зданиях, стоит отдать предпочтение негорючим вариантам с низким уровнем дымовыделения, таким как ВВГнг(А)-LS.

Важно правильно выбрать сечение жил в зависимости от планируемой нагрузки на кабель. Например, для освещения обычно достаточно сечения 1,5 мм², тогда как для более мощных устройств, таких как плиты или водонагреватели, требуется сечение 4 мм² и выше. Неверный выбор сечения может привести к перегреву кабеля и его повреждению.

Также нужно учитывать условия прокладки кабеля. Если прокладка планируется в труднодоступных местах или при сложной разводке, лучше выбирать более гибкие кабели, которые легче укладываются. Обязательно соблюдайте правила монтажа: избегайте сильных изгибов и чрезмерного механического воздействия на кабель. Используйте специальные элементы для герметизации и фиксации кабеля в местах соединений, чтобы избежать попадания влаги и обеспечить долговечность системы.

Правильный выбор кабеля и его профессиональный монтаж обеспечат безопасность, долгий срок службы и стабильную работу электропроводки.
