Оптические патч-корды: типы, выбор и применение

Назначение и области применения

Оптический патч-корд (шнур оптический соединительный, ШОС) — это отрезок волоконно-оптического кабеля фиксированной длины с предустановленными коннекторами на обоих концах. Он предназначен для гибкой коммутации оборудования в телекоммуникационных и ИТ-инфраструктурах. Такие шнуры обеспечивают надежное соединение между активными устройствами, распределительными панелями и абонентскими терминалами.

Патч-корды выполняют следующие ключевые функции:

• Коммутация оптических трансиверов, медиаконвертеров, OLT и ONT;
• Соединение портов волоконно-оптического оборудования;
• Внутрикроссовые соединения в ODF (оптических распределительных щитах);
• Подключение абонентских устройств к магистральной ВОЛС-инфраструктуре.

Основные сферы использования:

• Центры обработки данных (ЦОД);
• Структурированные кабельные системы (СКС);
• Сети PON (Passive Optical Network);
• Системы видеонаблюдения (CCTV) и кабельного телевидения (CATV);
• Промышленные и телекоммуникационные объекты.

Классификация по типу волокна

Одномодовые (SM, OS2, ITU-T G.652.D)

• Диаметр сердцевины: 9 мкм;
• Оболочка: 125±2 мкм;
• Цвет оболочки: жёлтый;
• Дальность передачи: до 100+ км;
• Пропускная способность: до 100+ Гбит/с;
• Применение: магистральные линии, межзданиевые соединения, PON.

Многомодовые (MM, OM2/OM3/OM4/OM5, ITU-T G.651.1)

• Диаметр сердцевины: 50 мкм (OM2/3/4) или 62,5 мкм (OM1);
• Цвет оболочки: оранжевый (OM2), бирюзовый (OM3/OM4), серый (OM1);
• Дальность: до 550 м (OM4 при 10G);
• Применение: ЦОД, локальные сети, внутриобъектовая коммутация.

Сравнительная таблица

Параметр	Одномодовый (SM)	Многомодовый (MM)
Сердцевина	9 мкм	50/62,5 мкм
Макс. дистанция	100+ км	до 550 м
Скорость	до 400 Гбит/с	до 100 Гбит/с
Стоимость активного оборудования	выше	ниже
Типичное применение	Телеком, PON	ЦОД, офисные сети

Конфигурации по количеству волокон

• Симплекс: одно волокно, используется с BiDi-трансиверами для двунаправленной передачи по одному волокну.
• Дуплекс: два волокна (A/B), стандарт для большинства сетей Ethernet и Fibre Channel.

Типы оболочек

• PVC (поливинилхлорид): высокая огнестойкость, подходит для горизонтальной прокладки в технических зонах.
• LSZH (Low Smoke Zero Halogen): низкое дымовыделение, отсутствие галогенов — обязателен в помещениях с пребыванием людей согласно европейским нормам пожарной безопасности.

Стандартные длины и диаметры

• Длина: от 0,2 м до 200 м;
• Диаметр оболочки:
  • 0,9 мм — для кроссов;
  • 2 мм — для высокоплотных ЦОД;
  • 3 мм — универсальный стандарт.

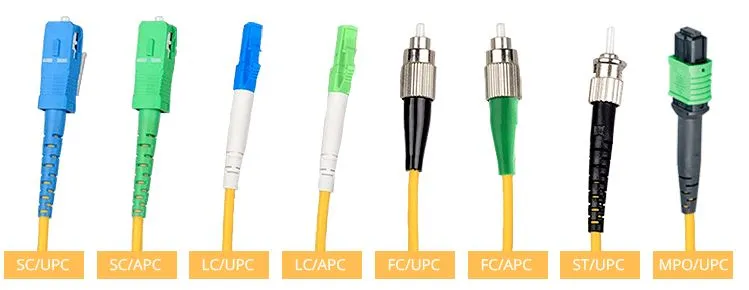

Типы коннекторов

Тип	Ферула	Применение	Особенности
LC	1,25 мм	ЦОД, высокая плотность	Компактный, защёлка, поддержка SM/MM
SC	2,5 мм	PON, кроссы, абоненты	Push-pull, надёжная фиксация
FC	2,5 мм	Измерительное оборудование, промышленность	Резьбовое соединение, виброустойчивость
ST	2,5 мм	Устаревшие сети	Bayonet-фиксация
MPO/MTP	многоволоконный	40G/100G/400G в ЦОД	12/24 волокна в одном коннекторе

Переходные патч-корды (LC-SC, FC-ST и др.) применяются при несовпадении типов портов.

Типы полировки и совместимость

Тип	Угол	Обратные потери	Цвет	Применение
PC	0°	~-35 дБ	Синий/чёрный	Устаревшие системы
UPC	0°	~-55 дБ	Синий	Стандартные сети, ЦОД
APC	8°	~-65 дБ	Зелёный	PON, CATV, аналоговые системы

Специализированные решения

• Бронированные патч-корды: металлическая гофра для защиты от механических повреждений, грызунов, влаги — применяются в промышленности и наружных условиях.
• G.657.A1 (Bend-Insensitive Fiber): радиус изгиба до 7,5 мм, совместим с G.652.D, идеален для офисов и МКД.
• Mode Conditioning Patch Cords (MCP): для подключения 1000BASE-LX трансиверов к многомодовому волокну (редко требуется в новых сетях).
• Uniboot: дуплекс в единой оболочке — экономия места в ЦОД.
• Патч-корды с низкими вносимыми потерями (< 0,2 дБ): для магистралей и каскадных соединений.

Пошаговый алгоритм выбора (2025)

Шаг 1: Определите тип волокна

Выбор зависит от требуемого расстояния и пропускной способности.

• Одномодовый (OS2): Для расстояний свыше 300 м или соединений между зданиями.
• Многомодовый (OM3/OM4): Для расстояний до 300–400 м в пределах одного объекта (ЦОД, офис).

Шаг 2: Выберите тип коннектора

Тип коннектора должен соответствовать портам на вашем оборудовании.

• LC: Для ЦОД, где важна высокая плотность портов.
• SC: Для абонентских терминалов PON и оптических кроссов.
• MPO/MTP: Для магистральных каналов 40G/100G в ЦОД.

Шаг 3: Определите тип полировки

Это критично для систем с высокими требованиями к отражениям.

• UPC (Синий): Стандарт для большинства сетей передачи данных.
• APC (Зеленый): Для PON-сетей и систем кабельного телевидения (CATV).

Проверьте совместимость: UPC и APC несовместимы!

Шаг 4: Выберите конфигурацию и длину

• Симплекс/Дуплекс: Симплекс — для однонаправленной передачи или BiDi.  Дуплекс — стандартное двунаправленное соединение.
• Длина: Добавьте 20-30% запаса к измеренному расстоянию, чтобы избежать натяжения.

Шаг 5: Выберите тип оболочки

Определяется условиями эксплуатации и нормами безопасности.

• LSZH: Обязателен в закрытых помещениях с людьми (ЦОД, офисы).
• PVC: Для горизонтальной прокладки, где нет строгих требований LSZH.
• Бронированный вариант: Для агрессивных промышленных сред или прокладки в местах с угрозой грызунов.

Часто задаваемые вопросы о патч-кордах

Можно ли соединить UPC и APC?

Нет. Это приведёт к повреждению коннекторов и критическим потерям.

В чём разница между G.652.D и G.657.A1?

G.657.A1 полностью совместим с G.652.D, но выдерживает изгибы радиусом до 7,5 мм против 30 мм у G.652.D.

Какой патч-корд выбрать для ЦОД?

LC-UPC дуплекс, OM4 (до 400 м) или OS2 (межзданиево), оболочка LSZH, диаметр 2 мм.

Чем LC отличается от SC?

LC вдвое компактнее (ферула 1,25 мм vs 2,5 мм), что позволяет удвоить плотность портов в стойке.

Заключение

Правильный подбор оптического патч-корда — основа стабильной и высокоскоростной ВОЛС. Учитывайте:

• Тип волокна и расстояние;
• Совместимость коннекторов и полировки;
• Условия эксплуатации (пожарная безопасность, механические нагрузки);
• Требования к плотности и управляемости кабельной инфраструктуры.

Перед подключением всегда проверяйте чистоту торцов — загрязнение является одной из главных причин роста потерь в оптических сетях.
