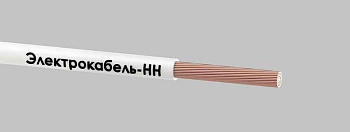

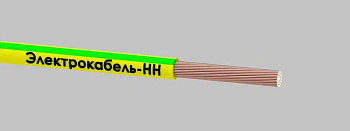

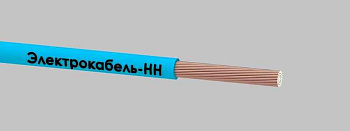

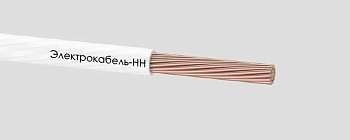

Основы монтажа кабеля ПуГВ

Технические характеристики, важные для монтажа

• Напряжение: до 450/750 В ~ или 1000 В.
• Длительно допустимый нагрев жилы: +70 °C.
• Монтажная температура: не ниже -15 °C (для версий нг-LS и ХЛ — до -30 °C у некоторых производителей).
• Эксплуатация: от -50 °C до +65 °C.
• Минимальный радиус изгиба при монтаже: 5 × наружный диаметр (самый выгодный показатель среди установочных проводов).
• Срок службы: не менее 30 лет при соблюдении условий.
• Горючесть: обычный ПуГВ — не распространяет горение при одиночной прокладке; ПуГВнг-LS - не распространяет горение при групповой, низкое дымо- и газовыделение

Пошаговая технология монтажа ПуГВ

Монтаж провода ПуГВ с медной жилой, изоляцией и защитной оболочкой из ПВХ пластиката, гибкий предполагает несколько этапов.

1. Подготовка инструментов:

• Кримпер с матрицами под НШВИ (КВТ ПКВк-10, ПКВк-16, МБ-10 или лучше гидравлика на большие сечения).
• Стриппер для точной зачистки (например, WS-04B или Jokari).
• Кусачки боковые прецизионные.
• Набор НШВИ и НШВИ-2 (двойные).
• Термоусадка или кембрики для маркировки.
• Стяжки нейлоновые 2,5–4,8 мм

2. Планирование маршрута:

   - Определите маршрут прокладки провода и точки подключения.

   - Убедитесь, что провод не будет подвергаться механическим повреждениям, воздействию высокой температуры или влаги.

   - Проверьте, что маршрут прокладки соответствует требованиям электробезопасности и нормам ПУЭ (Правил устройства электроустановок).

3. Резка провода:

   - Измерьте необходимую длину провода и добавьте немного запаса на подключение.

   - Отрежьте провод кусачками или кабельными ножницами.

4. Раскрой и зачистка:

• Зачищайте ровно, без надрезов проволок.
• Длина зачистки под клеммы:
• Автоматы/УЗО/клеммники винтовые — 8–12 мм.
• Клеммы WAGO 221/2273 — 11–13 мм.
• Наконечники под гребёнку шин — 10–14 мм

5. Подключение провода:

   - Подсоедините зачищенные концы провода к клеммам или контактам электрооборудования или клеммной колодке в соответствии с электрической схемой.

   - Затяните клеммы надежно, чтобы обеспечить хороший электрический контакт.

6. Фиксация провода:

   - Прокладывайте провод вдоль запланированного маршрута, используя степлер для проводов, монтажные скобы или кабель-каналы для фиксации.

   - При прокладке в кабель-каналах или коробах уложите провод без перекручиваний и зажмите крышку канала.

   - Используйте пластиковые стяжки для группировки нескольких проводов вместе, если необходимо.

7. Проверка:

   - После монтажа проверьте надежность всех соединений и убедитесь, что провод нигде не пережат и не подвергается чрезмерной нагрузке.

   - Проверьте работоспособность подключенного оборудования.

Помните, что работа с электроустановками требует соответствующих знаний и опыта. Если вы не уверены в своих навыках, лучше обратиться к квалифицированному электрику. Кроме того, не забывайте о необходимости соблюдения правил электробезопасности и использования средств индивидуальной защиты.

Особенности прокладки ПуГВ в разных условиях

• В гофре / трубе — допустимо, но не обязательно (гибкость уже высокая). Используйте, если требуется защита от механики или грызунов.
• В лотке перфорированном — идеально, стяжки через каждые 30–40 см.
• В кабель-канале — аккуратно укладывайте без перехлёстов.
• Под штукатуркой / в монолите — не рекомендуется (ПУЭ предпочитает кабель с оболочкой типа ВВГнг-LS).

Самые частые ошибки и как их избежать

• Заломы и перекосы жилы → гните плавно, радиус ≥ 5 диаметров.
• Недожатые / пережатые наконечники → используйте только подходящий кримпер, проверяйте усилие (должен быть характерный щелчок).
• Многопроволока без наконечника в клемме под моножилу → греется, окисляется, вываливается.
• Слишком короткий запас → через 2–3 года невозможно нормально обслужить щит.
• Нарушение цветовой маркировки → особенно опасно на земле и ноле.
• Монтаж при t < -15 °C → изоляция трескается.
