Силовой кабель и контрольный кабель являются двумя основными типами кабелей, используемыми в электротехнической промышленности. Каждый из них имеет свои уникальные характеристики и применения, и важно уметь их различать.
Определение и применение
- Силовой кабель предназначен для передачи и распределения электрической энергии. Он используется в электросетях, в промышленном и строительном оборудовании, где требуется передача больших мощностей.
- Контрольный кабель используется для передачи сигналов управления в электрических системах. Они применяются для соединения устройств управления и сигнализации, в системах автоматизации и диспетчеризации, а также в других системах, где требуется передача управляющих сигналов.
Конструктивные особенности
Жилы:
- Силовой кабель обычно имеет более толстые и мощные жилы, что позволяет передавать большие токи без значительного нагрева.
-
Контрольный кабель имеет более тонкие жилы, так как он предназначен для передачи управляющих сигналов, а не для передачи большой мощности.
Изоляция:
- Силовые кабели имеют более толстую и прочную изоляцию, часто с использованием материалов, устойчивых к высоким температурам и механическим повреждениям.
-
Контрольные кабели имеют более легкую изоляцию, так как они не подвергаются таким высоким нагрузкам.
Экранирование:
- Контрольные кабели часто имеют экранирование для защиты от электромагнитных помех, что критично для точности передачи сигналов.
-
Силовые кабели могут не иметь экранирования, так как передача энергии менее чувствительна к помехам.
Внешний вид и маркировка
- Внешний вид силовых кабелей часто более массивный по сравнению с контрольными кабелями.
-
На маркировке силовых кабелей обычно указываются характеристики, такие как сечение жилы, количество жил, тип изоляции и номинальное напряжение.
-
Маркировка контрольных кабелей включает информацию о количестве и типе жил, а также может указывать на наличие экранирования.
Отличия кабеля КВВГ и ВВГ
Применение:

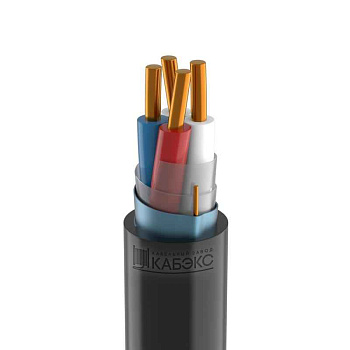

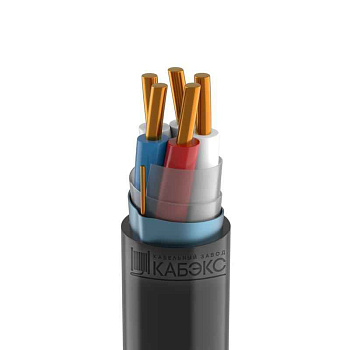

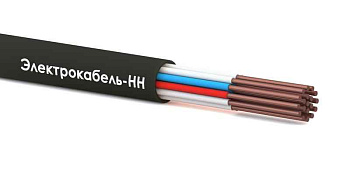

- КВВГ предназначен для систем управления, сигнализации, и автоматики. Он используется для соединения устройств управления, измерительных приборов, а также для передачи сигналов между различными элементами системы.

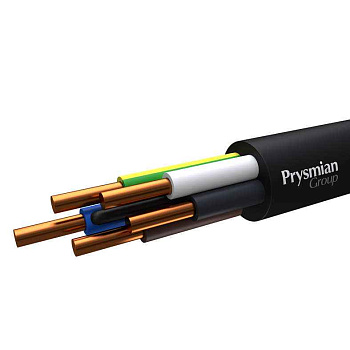

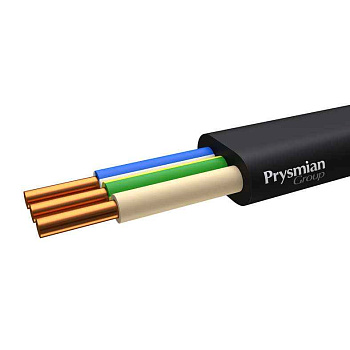

- ВВГ предназначен для передачи и распределения электрической энергии. Это силовой кабель, применяемый в стационарных установках для подключения к электросетям.
Конструкция:
- КВВГ имеет множество маломощных жил, что позволяет передавать управляющие сигналы без значительных потерь. Жилы обычно изготовлены из меди и имеют малое сечение.
-
ВВГ имеет меньшее количество жил, но они более мощные и предназначены для проведения большего тока. Жилы также чаще всего изготовлены из меди, но с большим сечением.
Максимально допустимый нагрев:
Номинальная толщина изоляции:
- КВВГ — для сечения 2,5 мм2 – 0,7 мм, ВВГ — для сечения 2,5 мм2 – 0,8 мм.
Номинальная толщина внешней оболочки:
- КВВГ — 1,2 мм, ВВГ — 1,5 мм.
Срок службы:
-
КВВГ составляет 30 лет, а контрольного — от 15 до 25 лет.
Замена кабеля ВВГ кабелем КВВГ невозможна.
Подбор правильного типа кабеля – важный аспект при проектировании и монтаже электрических систем. КВВГ и ВВГ предназначены для разных целей: первый для систем управления и передачи сигналов, второй для передачи электрической энергии. Их конструктивные особенности и эксплуатационные характеристики отражают их специализированное применение.
