Введение

Американский калибр проводов AWG (American Wire Gauge) — стандарт, с которым сталкиваются специалисты при работе с импортным оборудованием, автоэлектрикой, аудио-системами и слаботочными сетями. В отличие от привычной метрической системы, где сечение указывается в мм², в системе AWG используется обратная логарифмическая шкала: чем меньше номер калибра, тем толще провод.

Неверный перевод калибра в метрические единицы может привести к перегреву кабеля, падению напряжения и выходу оборудования из строя. В этой статье вы найдёте полную таблицу перевода AWG в мм², точную формулу расчёта, практические примеры и рекомендации по выбору аналогов по ГОСТ.

Что такое стандарт AWG?

AWG — это стандарт, разработанный в 1857 году в США. Он основан на количестве операций волочения проволоки: чем больше раз протягивали проволоку через фильеры, тем выше номер AWG и тем тоньше провод.

Важная особенность: система «перевёрнутая». Чем меньше число AWG — тем толще провод. Например:

AWG 4/0 (0000) — очень толстый силовой провод;
AWG 40 — тончайшая проволока.

Сегодня AWG применяется в продукции из США, Японии, Китая и на оборудовании европейских брендов, где используются американские компоненты. При подборе кабеля для импортного щита, инвертора, зарядной станции электромобиля или аудиоусилителя без перевода AWG в мм² легко ошибиться и получить либо перегрев, либо перерасход материала.

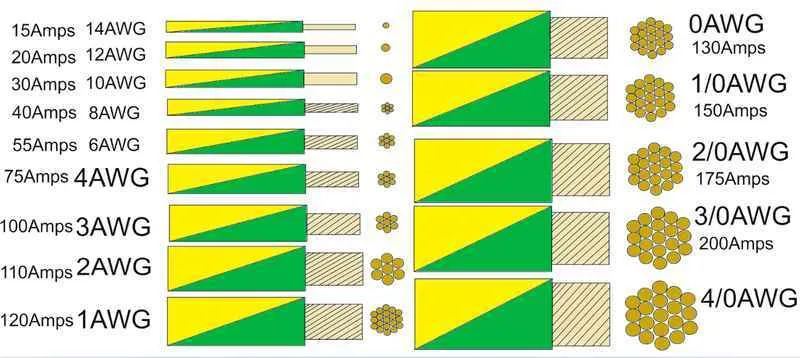

Таблица перевода AWG в мм² для одножильных проводов

AWG	Диаметр, мм	Диаметр, дюймы	Сечение, мм²	R меди (Ом/км, 20 °C)	Допустимый ток, A (60 °C / 75 °C / 90 °C)	Ближайший российский аналог, мм²
4/0	11,684	0,460	107,2	0,161	230 / 260 / 280	95–120
3/0	10,404	0,410	85,0	0,203	200 / 225 / 240	70–95
2/0	9,266	0,365	67,4	0,256	175 / 195 / 210	70
1/0	8,252	0,325	53,5	0,323	150 / 170 / 180	50–70
1	7,348	0,289	42,4	0,407	130 / 145 / 155	35–50
2	6,544	0,258	33,6	0,513	115 / 130 / 140	35
3	5,827	0,229	26,7	0,647	100 / 115 / 125	25
4	5,189	0,204	21,1	0,815	85 / 95 / 105	16–25
5	4,621	0,182	16,8	1,03	75 / 85 / 95	16
6	4,115	0,162	13,3	1,30	65 / 75 / 85	10–16
7	3,665	0,144	10,5	1,63	55 / 65 / 75	10
8	3,264	0,128	8,37	2,06	50 / 55 / 60	6–10
9	2,906	0,114	6,63	2,60	40 / 45 / 50	6
10	2,588	0,102	5,26	3,28	30 / 35 / 40	4–6
11	2,305	0,0907	4,17	4,13	25 / 30 / 35	4
12	2,053	0,0808	3,31	5,21	20 / 25 / 30	2,5–4
13	1,828	0,072	2,62	6,57	17 / 20 / 25	2,5
14	1,628	0,0641	2,08	8,29	15 / 20 / 25	1,5–2,5
15	1,450	0,0571	1,65	10,4	12 / 15 / 18	1,5
16	1,291	0,0508	1,31	13,2	10 / 13 / 18	1,0–1,5
17	1,150	0,0453	1,04	16,6	8 / 10 / 15	1,0
18	1,024	0,0403	0,823	21,0	7 / 9 / 14	0,75–1,0
20	0,812	0,032	0,519	33,3	5 / 7 / 11	0,5–0,75
22	0,644	0,0253	0,326	53,0	—	0,35–0,5
24	0,511	0,0201	0,205	84,2	—	0,2–0,35
26	0,405	0,0159	0,129	134	—	0,14
28	0,321	0,0126	0,081	213	—	0,08
30	0,255	0,010	0,051	339	—	0,05
32	0,202	0,00795	0,032	538	—	0,03
40	0,080	0,00315	0,005	~3400	—	—

Таблица для многожильных проводов AWG

AWG кабеля	Кол-во жил × AWG жилы	Диаметр одной жилы, мм	Сечение одной жилы, мм²	Суммарное сечение, мм²	Расчётный диаметр пучка, мм (примерно)	Фактический диаметр проводника, мм (примерно)	Ближайший российский аналог, мм²
4/0	259 × 21	0,723	0,410	106,2	11,8–12,5	13,0–13,3	95–120
3/0	259 × 22	0,644	0,326	84,4	10,5–11,2	11,7–12,0	70–95
2/0	133 × 21 или 259 × 23	0,723 / 0,573	0,410 / 0,258	54,5–66,8	9,0–10,0	10,0–10,8	50–70
1/0	133 × 22 или 259 × 24	0,644 / 0,511	0,326 / 0,205	43,3–53,1	8,0–9,0	8,8–9,5	50
1	19 × 14 или 133 × 23	1,628 / 0,573	2,08 / 0,258	39,5–34,3	7,2–8,2	8,0–8,8	35–50
2	19 × 15 или 133 × 24	1,450 / 0,511	1,65 / 0,205	31,4–27,3	6,4–7,3	7,1–7,9	35
4	7 × 12 или 19 × 16	2,053 / 1,291	3,31 / 1,31	23,2–24,9	5,5–6,5	6,0–6,8	25
6	7 × 14 или 19 × 18	1,628 / 1,024	2,08 / 0,823	14,6–15,6	4,6–5,4	5,1–5,8	16
8	7 × 16 или 19 × 20	1,291 / 0,812	1,31 / 0,519	9,17–9,86	3,7–4,4	4,1–4,7	10
10	7 × 18 или 19 × 22	1,024 / 0,644	0,823 / 0,326	5,76–6,19	2,9–3,5	3,2–3,8	6
12	7 × 20 или 19 × 25	0,812 / 0,455	0,519 / 0,162	3,63–3,08	2,3–2,8	2,5–3,0	4
14	7 × 22 или 19 × 27	0,644 / 0,361	0,326 / 0,102	2,28–1,94	1,9–2,3	2,1–2,5	2,5
16	7 × 24 или 19 × 29	0,511 / 0,286	0,205 / 0,064	1,44–1,22	1,5–1,9	1,7–2,0	1,5
18	7 × 26 или 19 × 30	0,405 / 0,255	0,129 / 0,051	0,90–0,97	1,2–1,5	1,3–1,6	1,0
20	7 × 28 или 19 × 32	0,321 / 0,202	0,081 / 0,032	0,57–0,61	0,9–1,2	1,0–1,3	0,75
22	7 × 30 или 19 × 34	0,255 / 0,160	0,051 / 0,020	0,36–0,38	0,7–0,9	0,8–1,1	0,5

Для гибких кабелей (аудио, автопроводка, управление) используется многожильная конструкция. Суммарное сечение считается по сумме жил, но реальный диаметр кабеля больше из-за укладки.

Правило расчёта многожильных: для стандартных конструкций (7, 19, 37 жил) используются коэффициенты плотной упаковки (×3, ×5, ×7 и т. д. к диаметру одной жилы). Для нестандартных — прибавляйте примерно 5–15 % к расчётному диаметру.

Формулы перевода AWG в мм и мм²

Точная формула диаметра (мм)

d = 0,127 × 92^{(36 − AWG) / 39}

Где:

0,127 мм — базовый диаметр AWG 36;
92 — геометрический коэффициент.

Площадь сечения

S = (π × d²) / 4

Упрощённые эмпирические правила (очень удобно в работе)

Каждые +6 AWG — диаметр примерно ×2.
Каждые +3 AWG — площадь сечения примерно ×2 (токовая нагрузка тоже растёт почти вдвое).
Каждые −10 AWG — площадь сечения ×10.
AWG 10 ≈ 5,26 мм², AWG 4 ≈ 21,1 мм², AWG 1/0 ≈ 53,5 мм².

Эти правила позволяют быстро оценивать сечение без калькулятора.

Допустимая токовая нагрузка AWG и поправки

Токовые нагрузки берутся по стандартам UL/CSA (для медных проводов в свободном воздухе). Для закрытых кабелей, пучков или высокой температуры значения снижаются.

Поправочные коэффициенты при температуре окружающей среды выше 30 °C

31–35 °C → 0,91
36–40 °C → 0,82
41–45 °C → 0,71
46–50 °C → 0,58

Также учитывайте количество проводов в трубе / канале (коэффициенты снижения от 0,5 до 0,8 при большом количестве).

Сравнение AWG с российскими стандартами (IEC 60228 / ГОСТ)

AWG не всегда совпадает один в один с номинальными сечениями по ГОСТ. Обычно берут ближайшее большее российское сечение для запаса по нагреву:

AWG 12 (3,31 мм²) → чаще выбирают 4 мм²
AWG 10 (5,26 мм²) → 6 мм²
AWG 8 (8,37 мм²) → 10 мм²
AWG 6 (13,3 мм²) → 16 мм²

	 Прямую замену без расчёта тока и условий прокладки делать не рекомендуется.

Практические советы и частые ошибки

Всегда проверяйте не только сечение, но и материал (медь / алюминий) и класс гибкости.
Для многожильных кабелей суммарное сечение жил важно, но реальный наружный диаметр может быть больше.
При подборе на ток берите запас 20–30 %, особенно в жарких помещениях или при долгой эксплуатации.
Ошибка №1: путать AWG одножильного и многожильного кабеля.
Ошибка №2: игнорировать температуру окружающей среды.

Часто задаваемые вопросы

Как перевести AWG 12 в мм²?

AWG 12 соответствует 3,31 мм². В практике обычно используют ближайший стандарт — 4 мм².

AWG 10 — это сколько квадратов?

AWG 10 = 5,26 мм². Ближайший стандартный аналог — 6 мм².

Можно ли использовать AWG вместо ВВГнг?

Да, если совпадают сечение, материал и класс гибкости, а также кабель имеет необходимую сертификацию для условий эксплуатации.

В чём разница между AWG и kcmil/MCM?

kcmil (или MCM) применяется для очень толстых проводов (больше 4/0 AWG). 1 kcmil равен 0,5067 мм².

AWG 14 в мм²?

AWG 14 соответствует 2,08 мм². Ближайший стандарт — 2,5 мм².

Почему в разных таблицах значения для одного AWG отличаются?

Различия возникают из-за типа проводника (монолитный или многожильный), материала (медь, алюминий, лужёная медь), используемого стандарта (UL, CSA, IEC) и особенностей округления. Рекомендуется ориентироваться на документацию конкретного изделия.

Как перевести мм² обратно в AWG?

Используйте формулу: AWG = 36 − 39 × log₉₂(d / 0.127), где d = √(S / 0.7854). Также можно воспользоваться таблицами соответствия — для практических задач этого достаточно.
