Прокладка контролького кабеля

Контрольный кабель – это тип электрического кабеля, который используется для передачи сигналов между устройствами контроля, измерения и управления. Они применяются в различных областях: от промышленного производства до систем безопасности и автоматизации зданий. Основным требованием к ним является их надежность и способность передавать сигнал без искажений в различных условиях эксплуатации.

Общие требования к монтажу

Прокладка контрольного кабеля должна осуществляться согласно строгим требованиям и стандартам, которые включают в себя выбор маршрута прокладки, защиту кабеля от механических повреждений, влаги и воздействия химически активных веществ. Важно также обеспечить легкий доступ для возможности его обслуживания или ремонта.

Материалы и инструменты для прокладки

Перечень необходимых материалов и инструментов:

Контрольный кабель соответствующего сечения и длины.
Кабельные лотки, гофрированные трубы или кабель-каналы для защиты кабеля.
Крепежные элементы: стяжки, хомуты, скобы.
Инструменты для резки, зачистки и соединения кабеля: кабельные ножи, стрипперы, клеммы и соединители.

Рекомендации по выбору качественных материалов:

При выборе контрольного кабеля обращайте внимание на его технические характеристики и соответствие требованиям стандартов. Важно выбирать материалы и инструменты от проверенных производителей, что гарантирует надежность и долговечность системы.

Основные условия прокладки кабеля

Прокладка кабеля (пример кабеля КВБШвнг(А)-LS) должна осуществляться с учетом его минимально допустимого радиуса изгиба, предотвращения перекручивания и обеспечения защиты от внешних воздействий. Важно соблюдать требования к монтажным расстояниям и между кабелями, чтобы избежать взаимного влияния сигналов.

Способы прокладки контрольного кабеля

В зависимости от условий и требований проекта, выбор способа прокладки может варьироваться. Рассмотрим наиболее распространенные методы.

Кабельные лотки

Кабельные лотки – это один из самых популярных и эффективных способов прокладки кабеля. Они представляют собой конструкции, внутри которых размещается кабель, обеспечивая его защиту от механических повреждений и воздействия окружающей среды. Кабельные лотки позволяют легко добавлять, удалять или заменять кабели без необходимости разрушения стен или потолков. Для установки кабельных лотков необходимо следить за тем, чтобы они были правильно закреплены и имели достаточную несущую способность.
Установка контрольных проводов в кабельных лотках является подходящим вариантом как для проводов с изоляцией, так и без неё. Тем не менее, следует учитывать ограничение по напряжению, которое не должно превышать 1000 В.

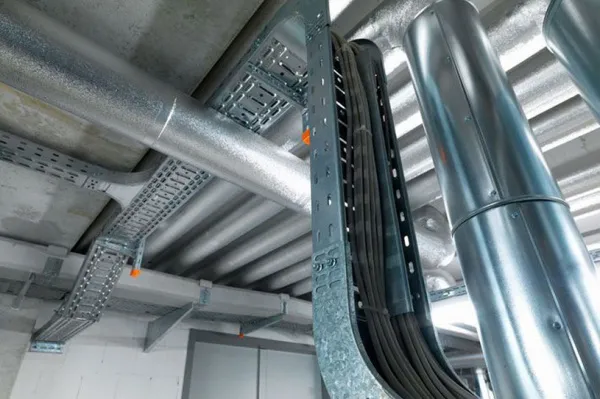

прокладка кабеля в кабельных лотках.jpg

Ключевые особенности:

Легкий доступ для обслуживания: Упрощает доступ к кабелям для их замены или ремонта.
Простота монтажа: Удобная и быстрая установка лотков и кабелей.
Физическая защита: Защита от механических повреждений и внешних воздействий.
Хорошая вентиляция: Предотвращает перегрев кабеля, снижая риск пожара.
Гибкость и масштабируемость: Легко модифицируемая и расширяемая система.
Снижение стоимости установки: Экономия на трудозатратах и материалах.
Сокращение времени на монтаж: Быстрый монтаж сокращает общее время проекта.
Соблюдение стандартов: Необходимость соответствия техническим нормам и стандартам.
Выбор материала лотка: Важность выбора в зависимости от условий эксплуатации.
Эстетика и организация пространства: Улучшает внешний вид и облегчает чистку.
Защита от электромагнитных помех: Важно для надежности передачи сигналов.
Устойчивость к агрессивным средам: Выбор материалов с учетом условий эксплуатации.

Траншеи

Прокладка контрольного кабеля в траншеях используется, в основном, для наружных работ. Этот метод подразумевает выкапывание траншеи на необходимую глубину, укладку кабеля и последующее его закрытие. При этом очень важно предусмотреть защиту кабеля от влаги и повреждений, используя специальные защитные оболочки или трубы. Также следует учитывать требования к глубине залегания кабеля, чтобы обеспечить его защиту от возможных механических воздействий.

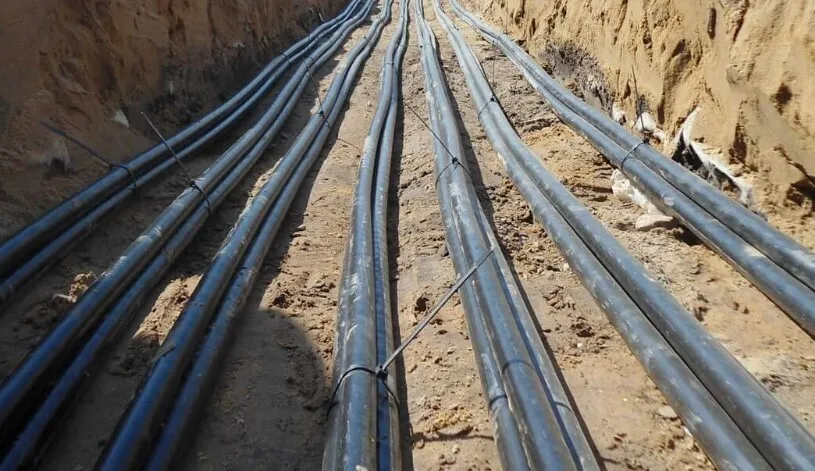

прокладка кабеля в траншее.jpg

Особенности монтажа контрольного кабеля в траншеях:

Планирование маршрута: Тщательное планирование маршрута траншеи для минимизации длины кабельной трассы и избегания возможных препятствий.
Глубина залегания: Соблюдение требований к минимальной глубине залегания кабеля для защиты от механических повреждений и влияния погодных условий.
Защита кабеля: Использование защитных труб, оболочек или песчаной подушки для защиты кабеля от влаги, коррозии и механических повреждений.
Водоотведение: Обеспечение эффективного водоотведения из траншеи для предотвращения застоя воды и возможного повреждения кабеля.
Предупреждающие знаки: Установка предупреждающих знаков или маркеров над траншеей для предотвращения случайного повреждения кабеля во время земляных работ.
Предусмотреть дополнительную длину кабеля на случай будущих ремонтов или переконфигурации системы. Соблюдение норм и стандартов: Строгое следование строительным нормам и стандартам безопасности при выполнении земляных работ и монтаже кабеля.
Заземление и защита от перенапряжений: Обеспечение надлежащего заземления и защиты кабеля от возможных перенапряжений для предотвращения повреждения оборудования.

Специальные конструкции

В некоторых случаях для прокладки контрольного кабеля могут потребоваться специальные конструкции, такие как кабель-каналы, гофрированные трубы или защитные оболочки. Эти конструкции обеспечивают дополнительную защиту кабеля в условиях высокой влажности, агрессивной химической среды или при необходимости прокладки кабеля в сложных условиях, например, через строительные конструкции. При использовании специальных конструкций важно обеспечить их правильный монтаж и герметизацию соединений.

Заключение

Прокладка контрольного кабеля – ответственный процесс, требующий тщательного планирования и соблюдения технических требований. Правильный выбор материалов, инструментов и методов прокладки обеспечит надежность и долговечность системы управления и контроля. Важно помнить, что любые работы должны проводиться квалифицированными специалистами, обладающими соответствующими знаниями и опытом.
Выбирая способ прокладки контрольного кабеля, следует учитывать условия эксплуатации, требования к безопасности и экономическую эффективность проекта. Грамотный подход к процессу прокладки не только гарантирует стабильную работу системы, но и облегчает ее последующее обслуживание и ремонт.
