Маркировка СИП-кабеля
Самонесущий изолированный провод (кабель) СИП – это электрический провод, предназначенный для использования в воздушных линиях электропередач (ЛЭП) и других установках. Он обладает высокой прочностью, изоляцией и возможностью монтажа без использования дополнительных опор. Согласно ГОСТ 31946-2012, СИП предназначен для сетей напряжением до 35 кВ и обеспечивает стабильную работу в различных климатических условиях. Подробнее о стандарте можно узнать на официальном сайте ГОСТ.

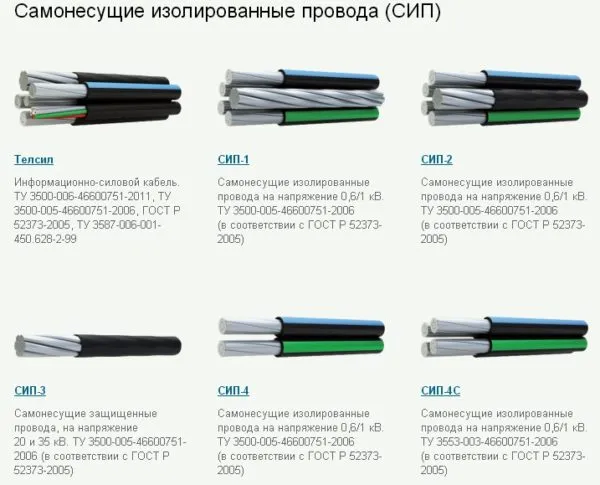

Расшифровка маркировки СИП
Маркировка СИП-кабеля включает буквенно-цифровые обозначения, которые указывают на тип конструкции и характеристики. Например:
- СИП — самонесущий изолированный провод.
- Цифра после (1, 2, 3, 4) — тип конструкции (например, СИП-1 имеет неизолированную нулевую жилу).
- Дополнительные буквы: А — нулевая жила из алюминиевого сплава; н — не распространяет горение.
- Числа после тире: количество и сечение жил (например, СИП-2 3×50+1×70 — три фазные жилы по 50 мм² и одна нулевая 70 мм²).
Расшифровка помогает выбрать подходящую марку для конкретных задач.
Сравнительная таблица марок кабеля СИП по техническим характеристикам
|
Параметр сравнения
|
СИП-1
|
СИП-2
|
СИП-3
|
СИП-4
|
|---|
|
Напряжение работы
|
До 1 кВ
|
До 1 кВ
|
10–35 кВ
|
До 1 кВ
|
|
Схема жил
|
Несущая в центре + фазные вокруг
|
Несущая в центре + фазные вокруг
|
Одна жила
|
Все жилы одинаковые
|
|
Сечения жил
|
16–240 мм²
|
16–240 мм²
|
35–240 мм²
|
16–150 мм²
|
|
Частота тока
|
50 Гц
|
50 Гц
|
50 Гц
|
50 Гц
|
|
Несущая жила
|
Алюминий+сталь, открытая
|
Алюминий+сталь, в оболочке
|
Нет отдельной
|
Нет отдельной
|
|
Фазные жилы
|
Алюминий
|
Алюминий
|
Алюминий+сталь
|
Алюминий
|
|
Оболочка
|
ПЭ термопластичный
|
ПЭ сшитый
|
ПЭ сшитый
|
ПЭ термопластичный
|
|
Температура среды
|
-60…+50°C
|
-60…+50°C
|
-60…+50°C
|
-60…+50°C
|
|
Нагрев при работе
|
До +70°C
|
До +90°C
|
До +90°C
|
До +90°C
|
|
Нагрев при КЗ
|
+130°C, макс 5 сек
|
+250°C, макс 5 сек
|
+250°C, макс 5 сек
|
+130°C, макс 5 сек
|
|
Изгиб без поломки
|
10 диаметров
|
10 диаметров
|
10–15 диаметров
|
10 диаметров
|
|
Срок службы
|
От 25 лет
|
От 40 лет
|
От 40 лет
|
От 25 лет
|
|
Климатическое исполнение
|
УХЛ1
|
УХЛ1
|
УХЛ1
|
УХЛ1
|
|
Где применяют
|
Основные линии и отводы
|
Основные линии улучшенные
|
Для высоковольтных линий (6–35 кВ)
|
Для ответвлений к домам, без нулевой несущей
|
Эта таблица показывает основные различия: СИП-1 и СИП-2 подходят для низковольтных сетей с нулевой жилой, СИП-3 — для высоковольтных, а СИП-4 — для простых ответвлений.

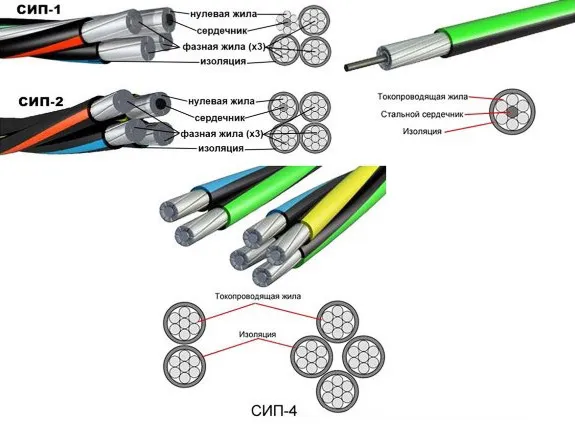

Конструкция кабеля СИП
Конструкция самонесущего изолированного провода СИП включает токопроводящие жилы из алюминия или его сплавов, скрученные вокруг несущей нулевой (в моделях 1 и 2) или равноправные (в СИП-4). Изоляция защищает от УФ-излучения, влаги и механических повреждений. Шаг скрутки — 80–150 см для равномерного распределения нагрузки.
- Жилы: Круглые, многопроволочные (7–19 проволок).
- Изоляция: Светостабилизированный полиэтилен (термопластичный или сшитый).
- Несущий элемент: В СИП-3 — сама жила из сплава.
Особенности по маркам
- В марке СИП-1 нулевая несущая жила может быть неизолированной.
- В СИП-2 нулевая несущая жила изолирована.
- В СИП-3 — одножильный провод для ВЛ 20/35 кВ с несущей стальной жилой.
- В СИП-4 — без нулевой несущей жилы (две жилы, алюминиевые) для ответвлений до 1 кВ.
Преимущества кабеля СИП
Преимущества кабеля СИП делают его предпочтительным для модернизации электросетей:
- Безопасность: Изоляция минимизирует риск поражения током и коротких замыканий.
- Простота монтажа: Не требует широких просек, возможна прокладка по фасадам.
- Экономия: Снижает затраты на установку и обслуживание до 30–50% по сравнению с неизолированными проводами.
- Долговечность: Устойчив к УФ, влаге, обледенению; срок службы — 40+ лет.
- Защита от вандализма: Трудно подключиться несанкционированно.
- Экологичность: Минимальное влияние на окружающую среду.
Если вы ищете надёжное решение для воздушной линии электроснабжения — обратитесь к нашим менеджерам: подберём оптимальную марку СИП кабеля, рассчитаем доставку.
Монтаж СИП-кабеля
Монтаж воздушной линии с применением СИП – это комплекс работ, требующий знания нормативов, навыков работы со специальным инструментом и соблюдения техники безопасности. Правила устройства электроустановок и ГОСТ 31946-2012 определяют, как правильно делать работы. К монтажу допускаются только люди с третьей группой электробезопасности или выше – это подтверждает, что человек знает правила и умеет обращаться с электричеством.
Шаг 1: Подготовка
Получение документов от энергокомпании. Они выдают технические условия, где написано, на каком столбе можно подключиться, какой провод использовать, где поставить счетчик. Дальше нужен проект линии: где пройдет трасса, где встанут опоры, какое расстояние между столбами. Геодезисты выезжают на место, делают замеры, отмечают точки установки опор. Для низковольтных линий максимальное расстояние между соседними опорами обычно около пятидесяти метров – дальше ставить нельзя, провод слишком провиснет.

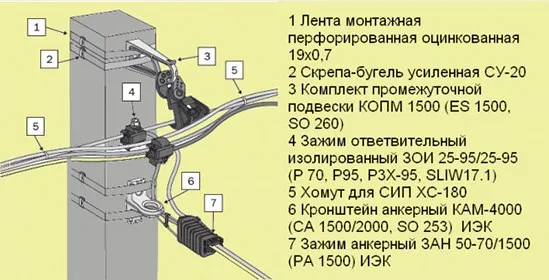

Шаг 2: Крепление на опорах
На отмеченных точках роют ямы и ставят столбы – бетонные, металлические или деревянные. Глубина ямы примерно шестая часть высоты столба, чтобы он стоял устойчиво и не падал. На столбах крепят металлические кронштейны с зажимами. На крайних столбах (где линия начинается и заканчивается) ставят анкерные зажимы – они намертво держат провод. На промежуточных столбах ставят поддерживающие зажимы – они просто не дают проводу упасть, но он может немного скользить в них. Кронштейны приматывают к столбу стальной лентой, используя специальный инструмент для затяжки.
Шаг 3: Разматывание провода
Провод приезжает на объект в больших бухтах или на деревянных барабанах. Его нужно размотать и протянуть вдоль линии. Чтобы не поцарапать изоляцию при протяжке, на каждый столб вешают специальные ролики с пластиковым ободом. Провод скользит по этим роликам, изоляция остается целой. Бригада разматывает бухту, протягивает провод через все ролики от столба к столбу. Важно не волочить провод по земле – может повредиться изоляция, попасть грязь. Для коротких участков можно размотать вручную, для длинных используют механизмы.
Шаг 4: Натягивание провода
Когда провод протянут через все ролики, его концы закрепляют в анкерных зажимах на крайних столбах. Теперь нужно натянуть провод до правильного усилия. Используют лебедку с динамометром – прибором, который показывает силу натяжения. Проект указывает, какое усилие нужно для конкретного провода и длины пролета. Если натянуть слабо – провод провиснет низко, может задевать проезжающие машины. Если перетянуть – повредится изоляция, и провод может лопнуть зимой от дополнительной нагрузки льдом. Для типичного провода четвертого типа сечением 4×16 усилие обычно от 500 до 800 ньютонов.
Шаг 5: Ответвления
Чтобы подключить дом к магистральной линии, используют прокалывающие зажимы. Это специальные устройства с острыми контактами внутри. Зажим одевают на магистральный провод и на провод, идущий к дому. Когда его затягивают динамометрическим ключом, острые контакты протыкают изоляцию обоих проводов и создают надежное электрическое соединение. При этом не нужно снимать напряжение с линии – изоляция не дает току уйти в руки монтажника. После затяжки зажим закрывается пластиковым колпаком, который защищает от влаги. Важно подбирать зажим под сечение провода – на каждом зажиме написано, для каких сечений он подходит.
Шаг 6: Ввод в здание
На стене дома крепят анкерный кронштейн – к нему подходит провод с улицы. Высота крепления минимум 2,75 м от земли, чтобы никто не мог случайно задеть провод. Многие электрики рекомендуют не заводить СИП прямо в дом, а сделать переход на медный кабель типа ВВГнг еще на улице. Причина: алюминий окисляется в местах контактов, контакт со временем ухудшается и греется. Медь в этом плане надежнее для внутренней проводки. Переход делают через прокалывающий зажим или гильзу. Кабель заходит в дом через трубу в стене – металлическую или пластиковую, чтобы защитить от повреждений при осадке стены.
Шаг 7: Безопасность
Работа на высоте – обязательно использовать страховочный пояс и закрепляться на опоре. Работа под напряжением – диэлектрические перчатки и инструмент с изолированными ручками обязательны. Нельзя превышать максимальное усилие натяжения, указанное производителем – порвете провод или сломаете опору. Нельзя повреждать изоляцию при монтаже – любая царапина со временем превратится в пробой. Перед тем как подать напряжение, нужно осмотреть все соединения глазами и проверить изоляцию мегаомметром – прибор должен показать не меньше 0,5 МОм, иначе где-то проблема.
Шаг 8: Проверка и испытания
После окончания монтажа проводят испытания. Проверяют, что материалы соответствуют проекту – именно те провода, та арматура. Измеряют сопротивление изоляции – прибор должен показать хорошие значения. Проверяют правильность подключения фаз – фаза А должна быть фазой А, не перепутаны ли они. Если есть заземление – измеряют его сопротивление. Все результаты записывают в протоколы. Составляют акты на скрытые работы – те части, которые потом не видны. В конце представитель энергокомпании приезжает, проверяет все по техническим условиям и подписывает разрешение на включение. Только после этого можно подавать напряжение.
Для покупки качественного кабеля СИП рекомендуем обратиться в наш каталог кабелей СИП, где доступны продукты от проверенных производителей.
