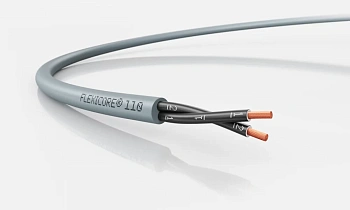

Гибкий кабель – это востребованный вид кабельной продукции, который применяется для подключения электроприборов, станков, подвижных механизмов и других устройств. Его отличает высокая степень гибкости, что обеспечивает удобство монтажа и эксплуатации. Однако при прокладке гибкого кабеля необходимо учитывать ряд нюансов, чтобы обеспечить его надежную работу и безопасность.
Открытая прокладка
Монтаж кабеля на поверхности стен, потолков или полов с использованием кабельных лотков, коробов и крепежных элементов. Этот метод обеспечивает лёгкий доступ к кабелю для его обслуживания или замены, но не защищает от механических повреждений и воздействия окружающей среды.
Преимущества:
- Простота монтажа;
-
Доступность для осмотра и ремонта;
-
Низкая стоимость.
Недостатки:
- Повышенная подверженность механическим повреждениям;
-
Не подходит для влажных и агрессивных сред.
Применение:
В жилых помещениях, офисах, промышленных предприятиях, на открытом воздухе (в защитных коробах).
Прокладка в трубах
Кабель прокладывается внутри труб, которые могут быть выполнены из различных материалов: ПВХ, металл, металлорукав.
Преимущества:
- Высокая степень защиты от механических повреждений;
-
Защита от влаги, пыли, агрессивных сред;
-
Эстетичный вид.
Недостатки:
- Более трудоемкий монтаж;
-
Увеличенная стоимость;
-
Необходимость расчета допустимого радиуса изгиба.
Применение:
В жилых и промышленных помещениях, под штукатуркой, в бетонных стяжках, на открытом воздухе.
Скрытая прокладка
Кабель прокладывается в штробах, каналах, пустотах строительных конструкций.
Преимущества:- Высокая степень защиты от механических повреждений.
Недостатки:
- Самый трудоемкий и затратный способ монтажа;
-
Доступ к кабелю для ремонта ограничен;
-
Требует согласования с проектной организацией.
Применение:
В жилых и общественных зданиях, где предъявляются повышенные требования к эстетике.
Воздушная прокладка
Кабель прокладывается на опорах, тросах, эстакадах.
Преимущества:
- Не требует штробления стен;
-
Подходит для сложных рельефов;
-
Обеспечивает хорошую вентиляцию.
Недостатки:
- Подвержен воздействию окружающей среды;
-
Требует использования дополнительных элементов крепления;
-
Не всегда эстетичный вид.
Применение:
На открытых территориях, промышленных предприятиях, при переходах через дороги и водные преграды.
Подземная прокладка
Кабель прокладывается в траншеях на глубине 0,7-1,0 м.
Преимущества:
- Максимальная защита от механических повреждений;
-
Подходит для любых типов местности.
Недостатки:
- Самый трудоемкий и затратный способ;
-
Требует согласования с землеустроительными организациями;
-
Сложный ремонт.
Применение:
В жилых и промышленных зонах, где прокладка кабеля другими способами невозможна.
Выбор способа прокладки
- Выбор способа прокладки гибкого кабеля зависит от различных факторов:
-
Условий эксплуатации;
-
Требований к безопасности;
- Бюджета.
Важно тщательно проанализировать все факторы, чтобы выбрать наиболее оптимальный вариант, который обеспечит надежную работу и безопасность кабельной линии.
Рекомендации:
- Перед прокладкой кабеля всегда проверяйте его паспортные данные и соответствие условиям эксплуатации.
-
Используйте кабельные аксессуары (муфты, наконечники, гофры) для обеспечения надежного соединения и защиты кабеля.
