Кабельная продукция играет важную роль в обеспечении надежности и безопасности электрических систем. Один из популярных типов кабелей, используемых в Европе, — это H07RN-F. В данной статье мы рассмотрим его особенности, а также сравним с российскими аналогами, такими как КГ (кабель гибкий), РПШ (кабель резиновый плоский шланговый), КГН.

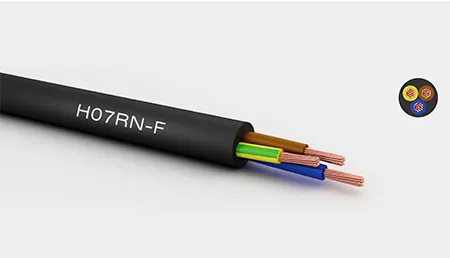

Общие характеристики H07RN-F
Кабель H07RN-F используется в различных областях, включая промышленность, строительство и сельское хозяйство. Основные характеристики данного кабеля:
- Номинальное напряжение: 450/750 В.
-
Температурный диапазон: от -30°C до +60°C в статическом состоянии и от -15°C до +60°C в динамическом состоянии.
-
Изоляция: этилен-пропиленовая резина (EPR).
-
Оболочка: хлоропреновая резина (Neoprene).
-
Гибкость: высокая, подходит для использования в подвижных механизмах.
-
Устойчивость к воздействию внешней среды: высокая устойчивость к ультрафиолетовому излучению, озону, маслам и химикатам.
Российские аналоги H07RN-F
В России существует несколько типов кабелей, которые по своим характеристикам и области применения могут быть сопоставимы с H07RN-F. Рассмотрим два из них: КГ и РПШ.

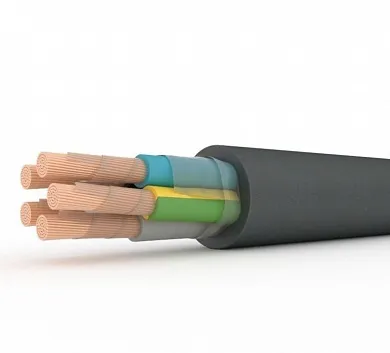

Кабель КГ (кабель гибкий)
Кабель КГ является одним из самых популярных типов гибких кабелей в России.
Основные характеристики:
- Номинальное напряжение: 380/660 В.
-
Температурный диапазон: от -40°C до +50°C.
-
Изоляция: резина.
-
Оболочка: резина.
-
Гибкость: высокая, подходит для использования в подвижных механизмах.
-
Устойчивость к воздействию внешней среды: умеренная устойчивость к ультрафиолетовому излучению и химическим веществам.
Кабель РПШ (кабель резиновый плоский шланговый)
Кабель РПШ используется в случаях, когда требуется плоская форма кабеля.
Основные характеристики:
- Номинальное напряжение: 660 В.
-
Температурный диапазон: от -40°C до +50°C.
-
Изоляция: резина.
-
Оболочка: резина.
-
Гибкость: высокая, подходит для использования в подвижных механизмах.
-
Устойчивость к воздействию внешней среды: умеренная устойчивость к ультрафиолетовому излучению и химическим веществам.
Кабель КГН ( кабель гибкий негорючий)
КГН – гибкий силовой кабель с резиновой изоляцией и негорючей оболочкой. Используется для подключения подвижных механизмов и оборудования в условиях, требующих повышенной гибкости.
Технические характеристики:
- Напряжение: 660 В (для переменного тока) или 1000 В (для постоянного тока).
- Температура эксплуатации: от -30°C до +50°C.
- Жилы: Многопроволочные медные, 1–5 жил с сечением от 1,5 до 240 мм².
- Изоляция: Маслостойкая резина.
- Оболочка: Негорючая резина.
- Особенности: Устойчив к механическим воздействиям, маслам и влаге.
Сравнительный анализ
Сравнительная таблица кабелей H07RN-F, КГ, РПШ, КГН
|
Параметр
|
H07RN-F
|
КГ
|
РПШ
|
КГН
|
|---|
|
Назначение
|
Гибкий силовой кабель для промышленного и бытового применения
|
Гибкий силовой кабель для подвижных механизмов
|
Провод резиновый плоский для работы в сложных условиях
|
Гибкий силовой кабель с негорючей оболочкой
|
|
Напряжение, В
|
450/750
|
660 (АС) / 1000 (DC)
|
380 (АС)
|
660 (АС) / 1000 (DC)
|
|
Температурный диапазон, °C
|
-25…+60
|
-40…+50
|
-50…+60
|
-30…+50
|
|
Гибкость
|
Высокая
|
Высокая
|
Средняя
|
Высокая
|
|
Стойкость к маслам
|
Да
|
Да
|
Нет
|
Да
|
|
Устойчивость к влаге
|
Да
|
Да
|
Нет
|
Да
|
|
Материал жил
|
Многопроволочная медь
|
Многопроволочная медь
|
Многопроволочная медь
|
Многопроволочная медь
|
|
Изоляция
|
Резина
|
Резина
|
Резина
|
Маслостойкая резина
|
|
Оболочка
|
Резина
|
Резина
|
Резина
|
Негорючая резина
|
|
Особенности
|
Европейский стандарт, универсален
|
Для мобильного оборудования
|
Плоский, подходит для экстремального климата
|
Повышенная пожаробезопасность
|
Все представленные кабели имеют свои особенности и предназначены для разных условий эксплуатации.
- H07RN-F универсален и подходит для бытового и промышленного применения.
- КГ оптимален для подвижных механизмов благодаря высокой гибкости и стойкости к внешним воздействиям.
- РПШ отличается плоской конструкцией и рассчитан на экстремальные температуры, но менее устойчив к маслам и влаге.
- КГН является аналогом КГ, но с негорючей оболочкой, что повышает его пожарную безопасность.
Заключение
Кабель H07RN-F обладает рядом преимуществ по сравнению с российскими аналогами, такими как КГ и РПШ. Он имеет более высокое номинальное напряжение, лучший температурный диапазон в динамическом состоянии и превосходную устойчивость к внешним воздействиям. Однако российские кабели также имеют свои сильные стороны, включая более широкий температурный диапазон в статическом состоянии и высокую гибкость. Выбор конкретного типа кабеля зависит от специфических требований и условий эксплуатации.
