Требования к упаковке кабельной продукции в барабанах

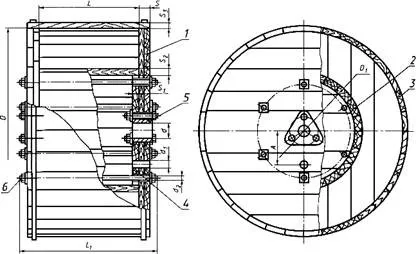

- Длякабельной продукции упаковкой являются барабаны деревянные изготовленные по ГОСТ 5151-79. Обшивка барабана с изделием должна быть выполнена в виде сплошного ряда досок, обтянутых по краям стальной упаковочной лентой:
-
Допускается решетчатая обшивка (частичная обшивка с суммой просветов между досками не более 50%) барабанов с неизолированными проводами, бронированными кабелями (за исключением кабелей с защитным покровом типа Б
Ш
), кабелями с резиновой и пластмассовой изоляцией напряжением ниже 1,0 кВ, телефонным кабелем. -
Нижний конец изделия, выведенный на наружную сторону щеки барабана, должен быть защищен от механических повреждений металлическим, фанерным, пластмассовым или резиновым листом.
-
Верхний конец изделия должен крепиться врастяжку к обеим внутренним плоскостям щек или к одной стороне щеки барабана при помощи металлических скоб или гвоздей способом, исключающим повреждение изделия.
-
Концы кабелей с резиновой, поливинилхлоридной или полиэтиленовой оболочкой должны быть защищены от проникновения влаги колпачками или обмотаны лентами, соответствующими материалу оболочки, или заделаны горячим способом; концы кабелей в металлической оболочке должны быть заделаны горячим способом (запаяны припоем) или металлическими колпачками, если другой способ не указан в нормативно-технической документации на изделие.
-
Обмоточные и монтажные провода допускается транспортировать на катушках. Обмоточные провода с эмалевой изоляцией транспортируют только на катушках.
- Электротехнические алюминиевые шины транспортируют в бухтах, пачках, перевязанных в трех местах алюминиевой проволокой диаметром 5-8 мм с подкладкой под нее оберточной бумаги по ГОСТ 8273-75 и обернутых упаковочной тканью из химического сырья или нетканых материалов.
- Кабели, провода и шнуры различного назначения, арматура кабельная, провода, неизолированные шины и ленты, транспортируемые в бухтах, пачках, на катушках должны быть упакованы в барабаны деревянные изготовленные по ГОСТ 5151-79.
- Кабельная продукция, для которой в настоящем разделе не приведены требования к упаковке и маркировке, должны быть упакованы и замаркированы с учетом требований ГОСТ 18690-2012.
- Если кабельная продукция поставляется в виде «отмотки» от основного барабана/катушки (когда Заказчику поставляется только часть кабельной продукции), то данная «отмотка» должна быть упакована и замаркирована как основной кабель в соответствии с требованиями настоящего приложения. Допускается по согласованию с заказчиком упаковка «отмотки» в ящики дощатые.
Маркировка кабельной продукции
-
Маркировку изделия наносят на барабаны с изделием, кабельную арматуру, на оболочку или изоляцию кабельного изделия, мерную ленту или ярлыки, прикрепляемые к барабану, катушке, бухте с изделием. Условное обозначение изделия допускается наносить на ящике с изделием.
- Маркировка изделия, намотанного на барабан, производится на наружной стороне щеки барабана или внутренней стороне шейки металлического барабана, или на металлическом ярлыке. Допускается применять ярлыки из ламинированной бумаги.
- Металлические ярлыки должны быть стойкими к коррозии или должны иметь соответствующие защитные покрытия, предохраняющие маркировку от коррозии.
- Маркировка на барабанах и ярлыках должна быть стойкой к воде и сохраняться в течение гарантийного срока, установленного в нормативно-технической документации на изделие.
- Маркировка, наносимая краской на щеке барабана должна содержать основные маркировочные данные:
- марка изделия;
- масса брутто;
- длина изделия в метрах;
- обозначение стандарта или технических условий на изделие;
- заводской номер изделия (барабана) и дата производства;
- число изделий (при групповом упаковывании).
- На наружной стороне щеки барабана должны быть нанесены надписи и манипуляционные знаки для транспортировки:
- Осторожно, хрупкое;
- не класть плашмя;
- пределы температуры, при которых следует хранить груз или манипулировать им;
- стрелка, указывающая направление вращения барабана при его перекатывании.
- Предупредительные и манипуляционные знаки наносят на обеих щеках барабана.
- Независимо от наличия транспортной маркировки изготовителя на грузоместах, дополнительно в обязательном порядке должен крепиться упаковочный лист.
- Вся информация, нанесенная на упаковочный лист, должна полностью соответствовать информации, содержащейся в товарно-сопроводительной документации.
Основные требования к намотке по ГОСТ 18690-2012
1. Без ослабления и перепутывания витков
При намотке изделий на барабаны, катушки или бухты изделия должны укладываться так, чтобы витки были ровными, без распущенных (свободных) участков и без перекручиваний между витками.
2. Минимальный допустимый диаметр изгиба
При выборе диаметра шейки барабана, катушки или внутреннего диаметра бухты должен соблюдаться минимальный допустимый диаметр изгиба изделия, установленный в соответствующих стандартах или технических условиях на данное изделие. Нельзя делать намотку на слишком малый диаметр, чтобы не повредить жилы, изоляцию.
3.Расстояние до края щеки барабана или катушки
При намотке необходимо оставлять зазор между верхним витком и краем щеки барабана/катушки — величина зазора зависит от типа изделия и типа тары:
|
Тип намотки / изделие
|
Рекомендуемый зазор
|
Примечание
|
|---|
|
Кабели, провода (кроме обмоточных) и шнуры на барабане
|
50 мм (допускается 25 мм для барабанов номеров до 8 включительно по ГОСТ 5151)
|
Зазор от верхнего витка до края щеки барабана.
|
|
Обмоточные провода (на барабан)
|
25 мм
|
Тонкие обмоточные провода требуют меньшего зазора.
|
|
Катушки
|
5 мм — жилы > 0,05 мм; 3 мм — жилы ≤ 0,05 мм
|
Малые зазоры для тонких проводов на специализированных катушках.
|
4. Число строительных длин (отрезков) в одной таре
На одном барабане, катушке или в бухте допускается намотка не более трёх строительных длин/отрезков одной марки и одного сечения. Для некоторых чувствительных типов (коаксиальные, специализированные высокочастотные кабели и т.п.) допускается только одна строительная длина на барабане — это оговаривается в техусловиях на изделие.
4. Число строительных длин (отрезков) в одной таре
На одном барабане, катушке или в бухте допускается намотка не более трёх строительных длин/отрезков одной марки и одного сечения. Для некоторых чувствительных типов (коаксиальные, специализированные высокочастотные кабели и т.п.) допускается только одна строительная длина на барабане — это оговаривается в техусловиях на изделие.
5. Крепление и вывод концов
- Верхние концы должны быть надёжно закреплены, чтобы исключить разматывание и ослабление витков (перевязка лентой, шнуром, бандаж).
- Нижний (тестовый) конец обычно выводят наружу между витками или через специальное отверстие в щеке барабана для проведения испытаний; после испытаний конец защищают.
- Концы кабелей с оболочками должны быть защищены от влаги (колпачки, термоусадочная заглушка, обмотка лентой и т.п.).
6. Защита верхних витков и упаковка
- Верхние витки (особенно у изделий без наружного покрова) должны быть обернуты влагонепроницаемым материалом и надёжно закреплены.
- Бухты перевязывают минимум в трёх местах и при необходимости укладывают в мешки или оборачивают упаковочным материалом.
- При транспортировке барабаны не должны находиться в положении, при котором на щеку оказывается нагрузка, способная повредить витки.
7. Требования к таре (барабаны, катушки, бухты)
- Тара должна соответствовать размерам и конструктивным требованиям (например, ГОСТ 5151 для деревянных барабанов).
- Не допускается использование непригодной или повреждённой тары (трещины, ослабленные щеки, старая маркировка и т.п.), особенно для изделий на экспорт.
- При необходимости применяют решётчатую или сплошную обшивку для защиты барабана при транспортировке.
8. Контроль и маркировка намотки
- Маркировка изделия, намотанного на барабан, наносится на наружную сторону щеки барабана или внутреннюю сторону шейки (для металлических барабанов) - согласно требованиям по маркировке.
- При приёмочном контроле проверяют целостность намотки, отсутствие повреждений изоляции, соответствие зазоров и правильность закрепления концов.
9. Краткий чек-лист для оператора (производство / склад)
- Выбрать тару (номер барабана/катушки) в соответствии с размерами и рекомендациями ТУ/ГОСТ.
- Проверить, чтобы диаметр шейки/бухты удовлетворял минимальному допустимому радиусу изгиба изделия.
- Наматывать равномерно, без ослабления и перепутывания витков.
- Оставить правильный зазор до щеки (50/25/5/3 мм - в зависимости от типа изделия и тары).
- Перевязать бухту/катушку в нужных местах, закрепить верхний конец, вывести нижний для испытаний и защитить его.
- Обернуть верхний слой влагонепроницаемым материалом при необходимости и нанести маркировку.
- Проверить тару на отсутствие дефектов и правильную фиксацию перед отправкой/хранением.
Транспортировка кабеля на барабанах
- Условия воздействия механических и климатических факторов - по ГОСТ 23216; климатических внешней среды — по ГОСТ 15150.
- Изделия не должны подвергаться воздействию паров кислот, щёлочей и других агрессивных сред.
- Барабаны не должны лежать на щеке при транспортировке, за исключением авиационных перевозок.
- При перекатывании барабанов соблюдать направление вращения, указанное стрелкой.
- Барабаны должны быть надёжно закреплены; при железнодорожных перевозках — в соответствии с правилами погрузки и крепления грузов. Пробивать щёки барабанов гвоздями или скобами запрещается.
- При транспортировании в полувагонах: барабаны номеров 16-30 по ГОСТ 5151 устанавливают в один ярус, номера 10-14 — в два, номера 5-8 — в три; при многослойной укладке барабаны должны быть обшиты.
- При автомобильной перевозке: укладка ящиков (если используются) и катушек не должна превышать борт машины. Изделия укрывать брезентом, закреплять верёвками. Манипуляционные знаки по ГОСТ 14192.
- Изделия с волокнистой, эмалевой или другими влагопоглощающими изоляциями перевозить только в крытых транспортных средствах.
Хранение кабеля на барабанах
- Условия и сроки хранения определяются стандартами или техническими условиями на конкретное изделие.
- Барабаны не должны лежать на щеке при хранении.
- Допускается хранение барабанов с изделием на открытых специально оборудованных площадках, если изделие не имеет влагопоглощающей изоляции и срок хранения не превышает 6 месяцев.
- Изделия с волокнистой, эмалевой или иной влагопоглощающей изоляцией должны храниться только в закрытых помещениях.
- Концы кабелей при хранении должны быть защищены от проникновения влаги.
- Изделия хранить с защитой от механических воздействий, агрессивных сред, солнечных лучей, атмосферных осадков и пыли.
- При распаковывании катушки устанавливать на стеллажи; ряды катушек на щеках должны быть перекладываться листами фанеры или картона. :
- Обёртку с катушек и бухт с изделием снимать только перед использованием. Хранить без обёртки не допускается, если обёртка предусмотрена.
- Хранение бухт навалом не допускается.
