Виды монтажных кабелей

Оформление заказа

29.08.2024

Монтажный кабель — это специализированный электрический кабель, используемый для подключения различных электрических устройств и систем. Они часто применяются в системах управления, сигнализации, а также для подключения электрического оборудования к источникам питания.
При выборе кабеля необходимо учитывать его характеристики, такие как тип изоляции, конструкция, устойчивость к воздействию окружающей среды, а также условия эксплуатации.

Классификация монтажных кабелей

Вид кабеля	Характеристики	Применение
МКШ	Гибкий многожильный кабель с медными жилами, изоляцией из ПВХ и оболочкой из резины	Используется для соединения подвижных частей машин и механизмов, а также для стационарной прокладки внутри помещений

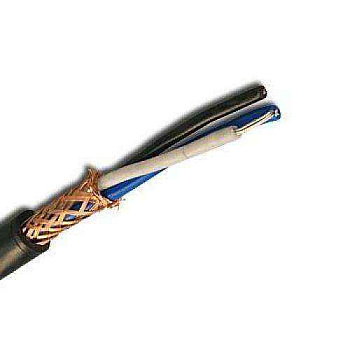

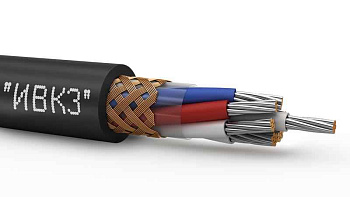

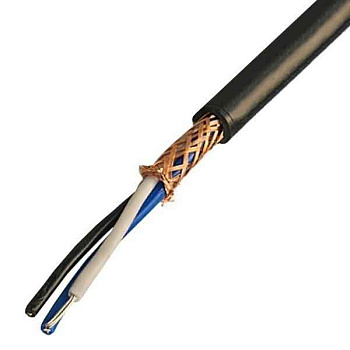

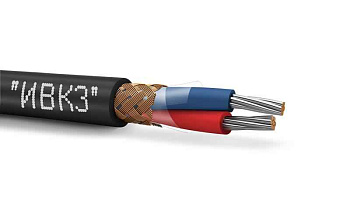

МКЭШ	Кабель с медными жилами, экранированный, с оболочкой из резины	Применяется для передачи сигналов в системах управления и автоматизации, обеспечивая защиту от электромагнитных помех
МКЭШВ	Экранный монтажный кабель с виниловой оболочкой	Подходит для прокладки в помещениях и на открытом воздухе, устойчив к механическим воздействиям и перепадам температур
МКЭШВнг	Кабель с низким дымовыделением, не поддерживающий горение, с виниловой оболочкой	Используется в местах с повышенными требованиями к пожарной безопасности, например, в общественных зданиях и на предприятиях
МКЭШнг(А)-LS	Кабель с дополнительной огнестойкой изоляцией, не поддерживающий горение, с низким дымо- и газовыделением	Применяется в зданиях с повышенными требованиями к пожарной безопасности, таких как больницы, школы, офисы и торговые центры

Маркировка и расшифровка монтажных проводов

Маркировка кабелей позволяет легко определить их технические характеристики и предназначение. Каждая буква или цифра в обозначении имеет конкретное значение. Вот основные элементы маркировки монтажных кабелей:

М — монтажный провод.
К — кабель.
Ш — защитный шланг из ПВХ.
Э — экранированный.
В — виниловая изоляция.
нг — не поддерживающий горение.
(А) — особо низкий уровень дымо- и газовыделения.
LS — Low Smoke, указывает на низкий уровень дыма при горении.

Пример расшифровки: МКЭШВнг(А)-LS — это монтажный экранированный кабель с виниловой оболочкой, не поддерживающий горение, с низким уровнем дымо- и газовыделения.

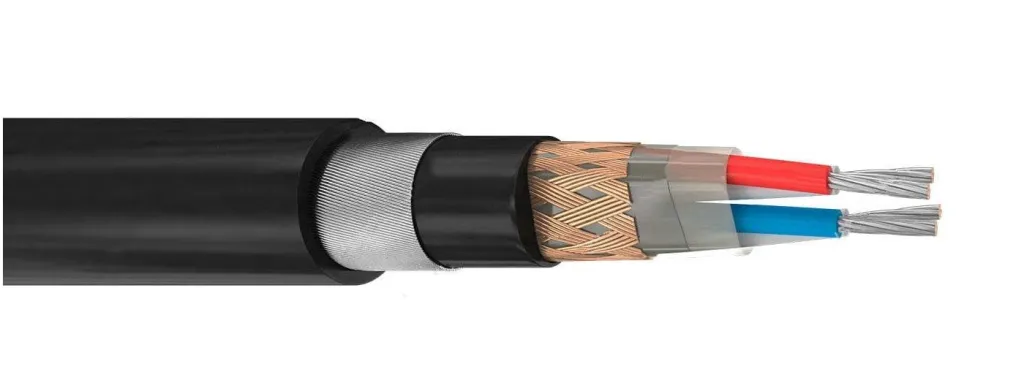

Особенности конструкции монтажных кабелей

Конструкция монтажных кабелей зависит от их назначения и условий эксплуатации.

Жила — проводящий элемент, чаще всего выполненный из меди, реже из алюминия. Количество жил может варьироваться от одной до нескольких десятков.
Изоляция жил — материал, защищающий проводник от короткого замыкания и влияния окружающей среды. Обычно изготавливается из ПВХ, резины или других диэлектрических материалов.
Оболочка — внешний слой, который защищает кабель от механических повреждений, влаги, агрессивных химических веществ и ультрафиолетового излучения. Оболочка может быть выполнена из резины, полиэтилена или огнестойких материалов.
Экранизация — защитный слой, предотвращающий влияние электромагнитных помех. Экранизация может быть выполнена из медной оплетки, фольги или других проводящих материалов.

Правильный выбор монтажного кабеля – залог надежной и безопасной работы электрической системы. При выборе кабеля необходимо учитывать условия эксплуатации, требуемую нагрузку, тип помещения и другие факторы. В компании "Телеком-Запад" вы можете найти широкий ассортимент монтажных кабелей, соответствующих всем стандартам качества и безопасности. Если у вас возникли вопросы или нужна помощь в выборе, наши специалисты всегда готовы проконсультировать и помочь подобрать кабель для вашего проекта.
