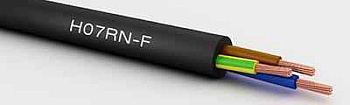

Кабель H07RN-F 3G1,5 от производителя GUANGDONG WASUNG CABLE — надежный тяжелый гибкий силовой кабель с резиновой изоляцией и оболочкой, предназначенный для эксплуатации в самых сложных условиях.
Изделие полностью соответствует международному стандарту IEC 60245-4 (тип 66) и европейской гармонизированной спецификации EN 50525-2-21. Благодаря эластичной неопреновой (PCP) оболочке и медным многопроволочным жилам класса 5 кабель отличается высокой гибкостью, маслостойкостью, атмосферостойкостью и механической прочностью.
Кабель подходит для подключения подвижного оборудования, ручного электроинструмента, строительных площадок, сельскохозяйственной техники, временных силовых линий и других применений, где требуется высокая надежность при интенсивных изгибах, воздействии влаги, масла и агрессивных сред.
Конструкция кабеля H07RN-F 3G1,5
- Токопроводящие жилы — медные многопроволочные, класс гибкости 5 по IEC 60228
- Количество жил — 3 (3G)
- Сечение жил — 1,5 мм²
- Изоляция жил — резина на основе этилен-пропиленового каучука (EPR), тип EI 4
- Внутренняя сборка — скрученные жилы с заполнением
- Наружная оболочка — тяжелая маслостойкая резина (неопрен / полихлоропрен), тип EM 2, цвет черный
- Заземляющая жила — зелено-желтая маркировка
Технические характеристики H07RN-F 3G1,5
|
Номинальное напряжение U₀/U
|
450/750 В
|
|
Максимальное напряжение в трехфазных системах
|
до 1000 В (при стационарной защищенной прокладке)
|
|
Наружный диаметр
|
≈ 9,2–11,9 мм
|
|
Масса (ориентировочно)
|
≈ 140–165 кг/км
|
|
Допустимый ток в воздухе (+30 °C)
|
≈ 23–26 А
|
|
Сопротивление жилы при +20 °C
|
≤ 13,3 Ом/км
|
|
Температура эксплуатации (подвижно)
|
–25 °C … +60 °C
|
|
Температура эксплуатации (стационарно)
|
–40 °C … +85 °C
|
|
Температура короткого замыкания (5 с)
|
+200 °C
|
|
Минимальный радиус изгиба (подвижно)
|
7,5 × Ø кабеля
|
|
Минимальный радиус изгиба (стационарно)
|
4 × Ø кабеля
|
|
Климатическое исполнение
|
УХЛ 1,5 (аналог по ГОСТ)
|
Область применения H07RN-F 3G1,5
- Подключение мобильного электрооборудования и ручного инструмента;
- строительные площадки и работы на открытом воздухе;
- сельскохозяйственная техника, насосы, компрессоры;
- сценическое, аудио- и световое оборудование;
- портовые сооружения, дамбы, временные силовые линии;
- промышленные цеха с повышенной влажностью и наличием масел;
- холодильные установки и помещения с отрицательными температурами.
Преимущества кабеля H07RN-F 3G1,5
- высокая гибкость и устойчивость к многократным изгибам;
- отличная маслостойкость и устойчивость к УФ-излучению;
- надежная работа во влажной и агрессивной среде;
- хорошая морозостойкость (до –40 °C в стационарном состоянии);
- высокая механическая прочность оболочки;
- низкотоксичная резина с умеренным дымовыделением.
Пожарная безопасность
Кабель соответствует базовым требованиям пожарной безопасности: самозатухающий (IEC 60332-1-2), ограниченное распространение пламени, класс реакции на огонь — Eca. Не относится к классам нг-LS / нг-HF, поэтому не рекомендуется для прокладки в помещениях с массовым пребыванием людей без дополнительной защиты.
Рекомендации по монтажу и эксплуатации
- допускается прокладка на открытом воздухе и во влажной среде;
- избегать длительного контакта с поверхностями выше +60 °C;
- не допускать постоянного погружения в воду без дополнительной защиты;
- монтаж выполнять при температуре не ниже –15 °C;
- использовать герметичные сальники и кабельные вводы.
Срок службы кабеля
H07RN-F при нормальных условиях эксплуатации зависит от типа прокладки:
- Стационарная прокладка: до 25 лет.
- Нестационарная прокладка: до 5 лет
