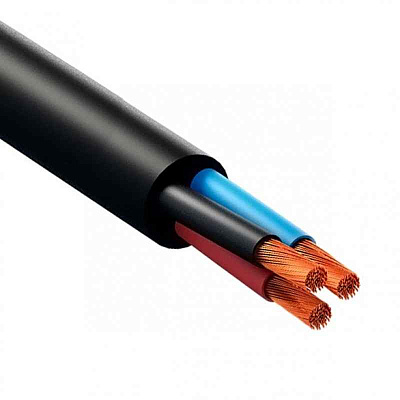

Кабель КГ 4x4 380/660-3

Кабель КГ 4x4 380/660-3 — это гибкий силовой кабель с четырьмя медными жилами и резиновой изоляцией и оболочкой. Предназначен для подключения передвижных механизмов, машин и оборудования к электрическим сетям на номинальное переменное напряжение до 380/660 В частотой до 400 Гц или постоянное напряжение до 1000 В. Благодаря высокой гибкости и резиновой оболочке, устойчив к многократным изгибам, механическим воздействиям и подходит для эксплуатации в сложных условиях. Кабель соответствует ГОСТ 24334-80, обеспечивает надежность и срок службы не менее 4 лет.

Расшифровка маркировки КГ 4x4 380/660-3

• К — кабель силовой;
• Г — гибкий;
• 4 — количество жил;
• 4 — номинальное сечение жилы, мм²;
• 380/660 — номинальное напряжение между фазами / между фазой и нулем (или землей);
• -3 — климатическое исполнение УХЛ, категория размещения 3 (умеренный и холодный климат, на открытом воздухе).

Конструкция

Кабель КГ 4x4 состоит из:

1. Четырех медных многопроволочных токопроводящих жил 5 класса гибкости по ГОСТ 22483 (высокая устойчивость к изгибам);
2. Разделительного слоя (синтетическая пленка или тальк для предотвращения слипания);
3. Изоляции из резины типа РТИ-1 или аналогичной с цветовой маркировкой жил (коричневый, черный, серый, синий или зелено-желтый);
4. Оболочки из резины типа РШТ-2 или аналогичной черного цвета.

Технические характеристики

• Количество жил: 4;
• Сечение жилы: 4 мм²;
• Номинальное напряжение: 380/660 В (переменное, до 400 Гц) / 1000 В (постоянное);
• Диапазон рабочих температур: от -40°C до +50°C;
• Температура монтажа: не ниже -15°C;
• Максимальная температура нагрева жил: +75°C;
• Относительная влажность воздуха: до 98% при +35°C;
• Минимальный радиус изгиба: 8 наружных диаметров кабеля (примерно 120 мм);
• Наружный диаметр: около 15-16 мм;
• Масса: ~0,45 кг/м;
• Электрическое сопротивление изоляции: не менее 50 МОм·км при +20°C;
• Испытательное напряжение: 2,5 кВ (50 Гц, 5 мин);
• Активное сопротивление жилы: не более 4,95 Ом/км при +20°C;
• Допустимая токовая нагрузка: до 50 А (на воздухе);
• Срок службы: не менее 4 лет;
• Гарантийный срок: 6 месяцев с начала эксплуатации.

Область применения

Кабель КГ 4x4 рекомендуется для нестационарной прокладки. Он используется для:

• Подключения переносного электроинструмента, сварочных аппаратов, передвижных механизмов и оборудования;
• Временных линий электропитания на строительных площадках, в промышленности и сельском хозяйстве;
• Эксплуатации на открытом воздухе, в сухих и влажных помещениях, на эстакадах.

Не предназначен для стационарной прокладки в земле или для подъема грузов.

Преимущества

• Высокая гибкость благодаря многопроволочным жилам 5 класса;
• Устойчивость к многократным изгибам, вибрациям и механическим нагрузкам;
• Резиновая изоляция и оболочка обеспечивают защиту от влаги, масла, бензина и солнечного излучения;
• Надежность в условиях частых перемещений и сурового климата;
• Простота монтажа и длительная эксплуатация.
