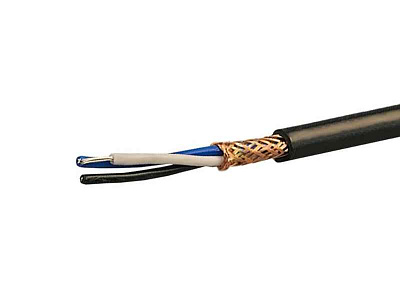

Кабель мкэш 3х0 75 - это монтажный, экранированный кабель с тремя многожильными медными (лужёными) жилами сечением 0,75 мм², изолированными ПВХ-пластикатом и закрытый общей оболочкой из ПВХ. Кабель предназначен для межприборного и монтажного соединения электрических приборов и устройств, где требуется защита сигналов от помех и устойчивость к внешним наводкам.
Кабель МКЭШ 3×0,75 изготавливается в соответствии с требованиями ГОСТ, что гарантирует стабильность электротехнических характеристик и длительный срок службы. Многожильная конструкция с лужеными медными проводниками обеспечивает повышенную гибкость и устойчивость к окислению.
В нашем интернет-магазине вы можете купить кабель МКЭШ 3х0 75 с учётом ваших задач.
При оформлении заказа доступны доставка по регионам России, включая Москву. Цена на кабель МКЭШ 3х0,75 за метр от 60 ₽ и зависит от объёма и производителя.
Технические характеристики экранированного кабеля МКЭШ 3×0,75
Параметр
Значение
Маркировка
МКЭШ 3х0,75 (монтажный, кабель, экран, оболочка)
Количество жил
3
Сечение жил
0,75 мм²
Материал жил
медь (лужёная, многожильная)
Изоляция жил
ПВХ-пластикат
Экран
Общий экран из медной оплётки
Оболочка
ПВХ-пластикат (шланговая)
Номинальное переменное напряжение
500 В (частота до 400 Гц).
Номинальное постоянное напряжение
750 В.
Температура эксплуатации
от −50 °C до +50…+70 °C (в зависимости от исполнения)
Наружный диаметр
≈ 8,5–8,9 мм
Расчётная масса
≈ 0,086–0,089 кг/м (≈ 86–89 кг/км)
Радиус изгиба при прокладке
не менее 3 наружных диаметров (иногда указывают 6 — см. исполнение)
Срок службы
не менее 15 лет (типовой ГОСТ/производитель)
Расшифровка МКЭШ 3х0,75
М - монтажный (предназначен для межприборного монтажа и фиксированной прокладки).
К - кабель.
Э - экранированный (наличие защитного экрана из медной проволоки).
Ш - оболочка из ПВХ-пластиката (шланговый тип).
3 - число жил.
0,75 - площадь поперечного сечения каждой жилы в мм².
Конструкция кабеля МКЭШ 3×0,75
Три многожильные медные, лужёные жилы (гибкость 2–3 класса по ГОСТ).
Изоляция жил - ПВХ-пластикат с необходимой изоляцией для работы при номинальном напряжении.
Разделительный слой - плёнка (повив), предохраняющая от взаимного контакта.
Общий экран из медных проволок/оплётки под оболочкой для понижения межприборного и внешнего электромагнитного влияния.
Наружная оболочка - шланговая, из ПВХ, устойчивая к типичным механическим нагрузкам, с возможностью прокладки в панелях и щитах.
Применение кабеля МКЭШ 3×0,75
Кабель монтажный экранированный МКЭШ 3х0 75 используется для:
Фиксированного монтажа и межприборного соединения электрических и электронных приборов и оборудования.
Соединения сигналов управления в щитах, коммутационных панелях и в аппаратуре АТС.
Случаев, где требуется экранированный провод для снижения помех на частоты и стабильной передачи низковольтных сигналов.
Применения в стационарных установках с номинальным переменном напряжением до 500 В или постоянном до 750 В.
