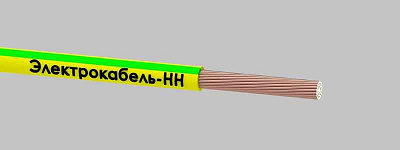

Провод ПуГВ 1х1,5 Ж/З — это установочный гибкий провод с медной многопроволочной жилой, изоляцией из ПВХ-пластиката желто-зеленого цвета. Предназначен для распределения и передачи электрической энергии в стационарных электроустановках на номинальное переменное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1000 В. Часто используется как заземляющий проводник благодаря цветовой маркировке. Продукция соответствует ГОСТ 31947-2012, обеспечивая высокую гибкость, надежность и срок службы не менее 20 лет.
Расшифровка маркировки ПуГВ 1х1,5 Ж/З
- Пу — провод установочный;
- Г — гибкий (повышенная гибкость, 5 класс по ГОСТ 22483);
- В — изоляция из ПВХ-пластиката;
- 1х1,5 — одна жила с номинальным сечением 1,5 мм²;
- 450/750В — номинальное напряжение (переменное/постоянное);
- Ж/З — желто-зеленый цвет изоляции (для заземления).
Конструкция
Провод ПуГВ 1х1,5 состоит из:
- Медной многопроволочной токопроводящей жилы 5 класса гибкости по ГОСТ 22483 (количество проволок не менее 30, диаметр проволоки ~0,25 мм);
- Изоляции из поливинилхлоридного пластиката (ПВХ) желто-зеленого цвета, толщиной не менее 0,6 мм.
Без внешней оболочки.
Технические характеристики
- Количество жил: 1;
- Сечение жилы: 1,5 мм²;
- Номинальное напряжение: 450/750 В (переменное) / 1000 В (постоянное);
- Диапазон рабочих температур: от -50°C до +70°C;
- Температура монтажа: не ниже -15°C (без предварительного подогрева);
- Максимальная температура нагрева жил: +70°C (длительно);
- Относительная влажность воздуха: до 98% при +35°C;
- Минимальный радиус изгиба: не менее 5 наружных диаметров провода (примерно 15 мм);
- Наружный диаметр: около 3,0 мм;
- Масса: 0,022 кг/м (расчетная ~20,6 кг/км);
- Электрическое сопротивление изоляции: не менее 10 МОм·км при +20°C;
- Испытательное напряжение: 2,5 кВ (частота 50 Гц, 5 мин);
- Активное сопротивление жилы: не более 12,6 Ом/км при +20°C;
- Допустимая токовая нагрузка: до 23 А (на воздухе);
- Класс пожарной опасности: О1.8.2.5.4 (не распространяет горение при одиночной прокладке);
- Срок службы: не менее 20 лет;
- Гарантийный срок: 3-5 лет (в зависимости от производителя).
Область применения
Провод ПуГВ 1х1,5 рекомендуется для стационарной прокладки в условиях, требующих повышенной гибкости. Он используется для:
- Монтажа электрических цепей в осветительных и силовых сетях;
- Подключения электрооборудования, машин, станков и механизмов;
- Прокладки в стальных трубах, коробах, лотках, кабель-каналах и гофре;
- Заземления в электрощитах, распределительных устройствах и промышленном оборудовании;
- Эксплуатации в сухих и влажных помещениях, под навесом (при отсутствии прямого УФ-излучения и осадков).
Не предназначен для подвижной прокладки или прямой заделки в землю без защиты.
Преимущества
- Высокая гибкость (5 класс) для монтажа в сложных трассах и тесных пространствах;
- Надежная ПВХ-изоляция, устойчивая к влаге и механическим воздействиям;
- Желто-зеленая маркировка для удобного использования в качестве заземления;
- Долгий срок службы и соответствие строгим требованиям ГОСТ;
- Легкость в разделке и подключении.
