Кабель силовой ВВГнг(A)-LS 1x2,5 ок-0,66 ж/з.

Кабель ВВГнг(A)-LS 1х2,5 ок-0,66 ж/з — это силовой медный кабель с одной однопроволочной жилой, изоляцией и оболочкой из ПВХ-пластиката пониженной пожарной опасности с низким дымо- и газовыделением (LS — Low Smoke). Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение до 0,66/1 кВ частотой 50 Гц. Желто-зеленая расцветка изоляции делает его идеальным для использования в качестве заземляющего проводника. Кабель соответствует ГОСТ 31996-2012, не распространяет горение при групповой прокладке (категория A), обеспечивает высокую безопасность и срок службы не менее 30 лет.

Расшифровка маркировки ВВГнг(A)-LS 1х2,5 ок-0,66 ж/з

• В — изоляция из ПВХ-пластиката;
• В — оболочка из ПВХ-пластиката;
• Г — без брони (голый);
• нг(A) — не распространяет горение при групповой прокладке (категория A);
• LS — пониженное дымо- и газовыделение;
• 1 — количество жил;
• 2,5 — номинальное сечение жилы, мм²;
• ок — однопроволочная круглая жила (класс 1 по ГОСТ 22483);
• -0,66 — номинальное напряжение 0,66 кВ;
• ж/з — желто-зеленый цвет изоляции (для заземления).

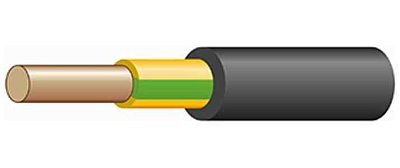

Конструкция

Кабель ВВГнг(A)-LS 1х2,5 состоит из:

1. Медной однопроволочной токопроводящей жилы круглой формы класса 1 по ГОСТ 22483;
2. Изоляции из ПВХ-пластиката пониженной пожарной опасности желто-зеленого цвета, номинальной толщиной 0,6 мм;
3. Оболочки из ПВХ-пластиката пониженной пожарной опасности черного цвета (для одножильного исполнения оболочка совмещена с изоляцией или наложена поверх).

Технические характеристики

• Количество жил: 1;
• Сечение жилы: 2,5 мм²;
• Номинальное напряжение: 0,66 кВ (переменное) / 1 кВ (постоянное);
• Диапазон рабочих температур: от -50°C до +50°C;
• Температура монтажа: не ниже -15°C (без предварительного подогрева);
• Максимальная температура нагрева жил: +70°C (длительно), +90°C (в перегрузке), +160°C (при КЗ);
• Относительная влажность воздуха: до 98% при +35°C;
• Минимальный радиус изгиба: не менее 10 наружных диаметров (для стационарной прокладки), 7,5 (при монтаже);
• Наружный диаметр: около 5,0-5,5 мм;
• Масса: ~0,045 кг/м;
• Электрическое сопротивление изоляции: не менее 10 МОм·км при +20°C;
• Испытательное напряжение: 3,5 кВ (частота 50 Гц, 10 мин);
• Активное сопротивление жилы: не более 7,41 Ом/км при +20°C;
• Допустимая токовая нагрузка: до 30 А (на воздухе), 39 А (в земле);
• Ток односекундного КЗ: 0,27 кА;
• Класс пожарной опасности: П1б.8.2.2.2 (по ГОСТ 31565-2012);
• Срок службы: не менее 30 лет;
• Гарантийный срок: 5 лет с момента ввода в эксплуатацию.

Область применения

Кабель ВВГнг(A)-LS 1х2,5 ж/з рекомендуется для стационарной прокладки в помещениях с повышенными требованиями к пожарной безопасности. Он используется для:

• Заземления в электрощитах, распределительных устройствах и промышленном оборудовании;
• Монтажа электрических цепей в осветительных и силовых сетях жилых, общественных и производственных зданий;
• Прокладки в кабельных сооружениях, трубах, коробах, лотках и на эстакадах (при отсутствии растягивающих усилий);
• Эксплуатации в сухих и влажных помещениях, включая объекты с массовым пребыванием людей (школы, больницы, ТЦ).

Не предназначен для прокладки в земле без защиты или в условиях сильных механических воздействий.

Преимущества

• Не распространяет горение при групповой прокладке и выделяет минимум дыма при пожаре;
• Высокая пожаробезопасность (LS) для объектов с повышенными требованиями;
• Желто-зеленая маркировка для удобного использования как заземляющий проводник;
• Долгий срок службы и устойчивость к влажности;
• Легкость монтажа благодаря круглой форме и ПВХ-изоляции.
